Induktiver Sensor – Verstärker für Ringsonde
SKU: 1440010 Type: S32SR-VP44X
Verfügbar 3–5 Werktage Lieferzeit
€519,00 / Stück
€617,61 inkl. MwSt.
Eigenschaften
- • quaderförmig, 32 mm Höhe
- • Kunststoff, ABS
- • Statisches Ausgangsverhalten
- • Empfindlichkeit über Potentiometer einstellbar
- • zusammen mit verschiedenen Ringsonden Ø10, 20, 40 und 65 mm in Modulbauweise montierbar
- • Impulslänge Ausgang min. 100 ms
- • DC 4‐Draht, 10…55 VDC
- • Wechsler, PNP‐Ausgang
- • Klemmenraum
Funktionsprinzip
Induktive Sensoren erfassen berührungslos und verschleißfrei metallische Objekte. Dazu benutzen sie ein hochfrequentes elektromagnetisches Wechselfeld, das mit dem Erfassungsobjekt in Wechselwirkung tritt. Bei induktiven Ringsensoren wird dieses Feld von einem LC‐Resonanzkreis erzeugt. Das Erfassungsobjekt wirkt als Spulenkern.
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 200 mA |
| Schaltfrequenz | 8 kHz |
| Drahtbruchsicherheit/Verpolungsschutz | ja/vollständig |
| Isolationsprüfspannung | 0.5 kV |
| Spannungsfall bei Ie | ≤ 1.8 V |
| Kurzschlussschutz | ja/taktend |
| Ausgangsfunktion | Vierdraht, Wechsler, PNP |
| Leerlaufstrom | bis 20 mA |
| Reststrom | ≤ 0.1 mA |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung UB | von 10 bis 55 VDC |
Umgebungsbedingungen
| Schaltzustandsanzeige | LED, gelb |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| Im Lieferumfang | Verschraubung, Blindstopfen |
| Umgebungstemperatur | von -25 bis 70 °C |
| Schockfestigkeit | 30 g (11 ms) |
| Schutzart (IP) | IP65 |
Mechanische Daten
| Elektrischer Anschluss | Klemmenraum |
| Bauform | Ringverstärker, S32 |
| Gehäusewerkstoff | Kunststoff, ABS |

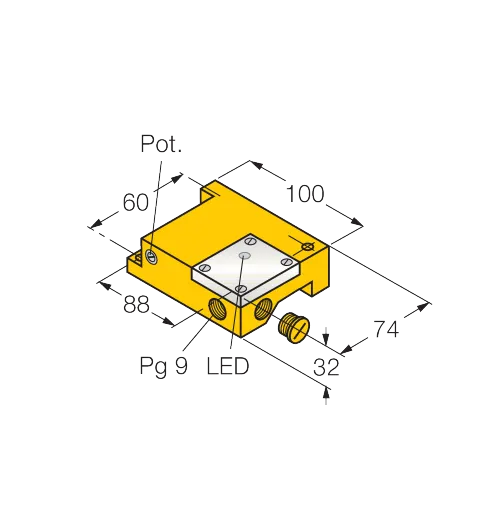

| Abmessung | 74 x 100 x 32 mm |
Allgemeine Daten
| Impulspause | ≥ 5 ms |
| Wiederholpräzision | ≤ 2 % v. E. |
| Impulsdauer am Ausgang | ≥ 100 ms ± 20 % |
- Adapterkabel zum getrennten Aufbau von Ringsonde und Schaltverstärker; Koax-Leitung: RG58 C/U 50 Ohm14306
