Auswertegerät – für induktiven Sensor bis 250 °C

Eigenschaften

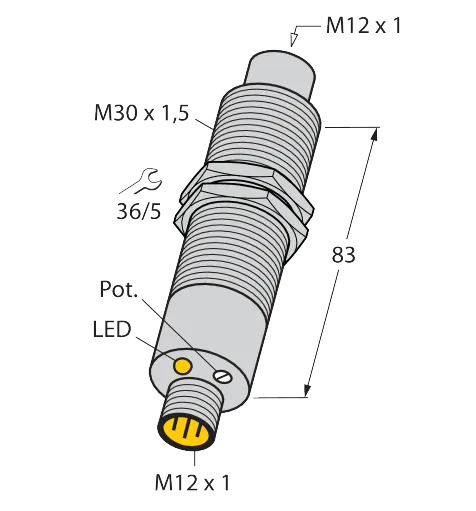

• • Gewinderohr, M30 x 1,5
• • Edelstahl, 1.4571
• • für Temperaturen bis +70°C
• • Funktion nur mit Ni25‐CQ40…und Ni40‐ CQ80…
• • DC 3‐Draht, 10…30 VDC
• • Schließer, PNP‐Ausgang
• • Steckverbinder, M12 x 1

Funktionsprinzip

Die Sensoren müssen zusammen mit einem Auswertegerät EM30-AP6X2-H1141/S1102 betrieben werden. Die Einstellung des Schaltabstandes erfolgt mittels Potentiometer (Endlos) am Auswertegerät. Dies befindet sich unter eine Abdeckungsschraube neben der LED. Die Einstellung sollte nach Möglichkeit bei Betriebstemperatur vorgenommen werden. Bei der Einstellung des Schaltabstandes bei Raumtemperatur ist der Temperaturgang des Sensorsystems zu berücksichtigen Einstellung: 1. Das Target (Stahl, min. 1mm dick, Quadratisch, Kantenlänge min. 3x Bemessungsschaltabstand) auf gesicherten Schaltabstand vor dem Sensor plazieren 2. Potentiometer soweit gegen den Uhrzeigersinn zurückdrehen, bis die LED grün leuchtet 3. Potentiometer nun soweit im Uhrzeigersinn hochdrehen, bis die LED gelb leuchtet 4. Funktionskontrolle unter Betriebszustand durchführen
