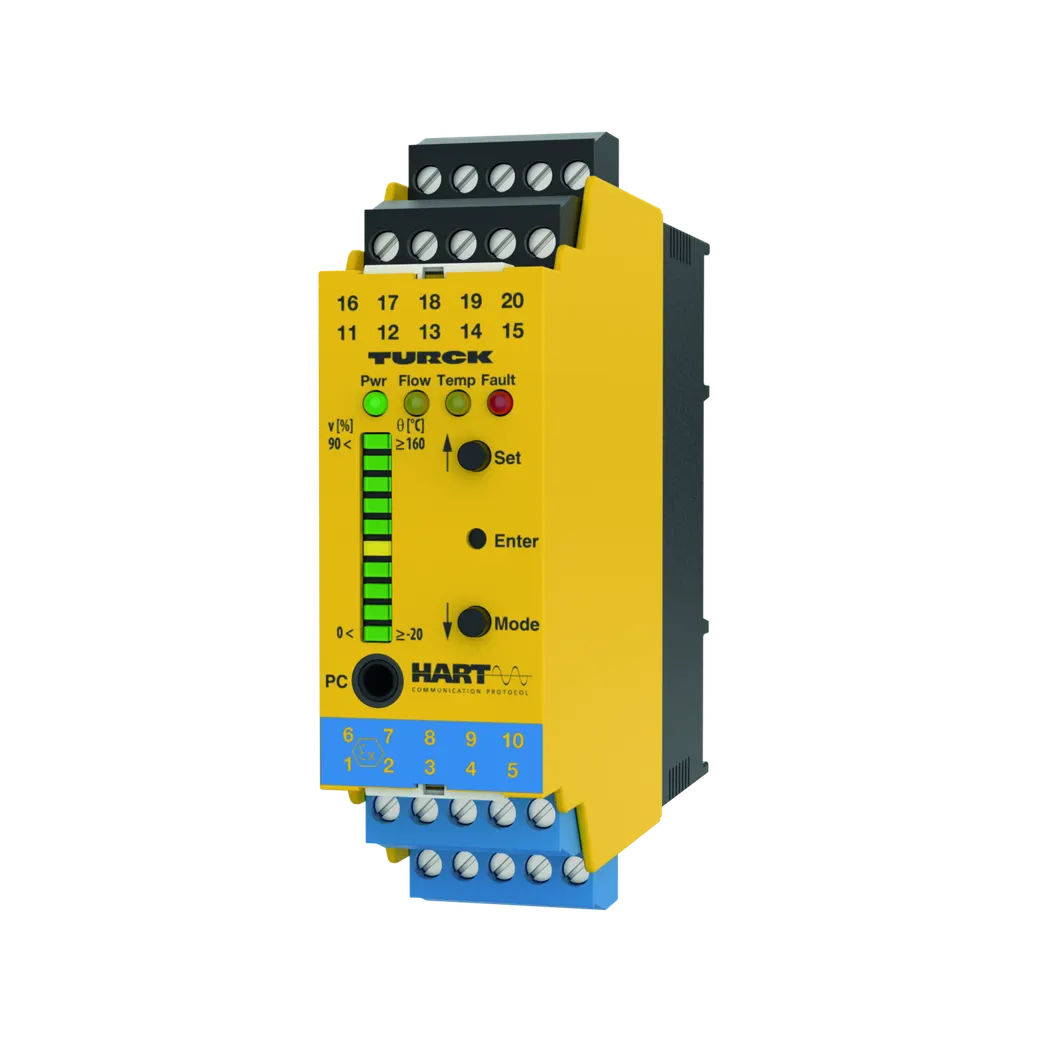

Auswerteeinheit – Für den Anschluss von ExStrömungssensoren der Serie FCS/FCI (NAEX) HART Device mit Strom- und Transistorausgängen

Name: Auswerteeinheit – Für den Anschluss von ExStrömungssensoren der Serie FCS/FCI (NAEX) HART Device mit Strom- und Transistorausgängen
Brand: Turck
SKU: 7525105
Price: 554 EUR
Availability: InStock

SKU: 7525105 Type: FMX-IM-2UPLI63X

Verfügbar3–5 Werktage Lieferzeit

€554,00 / Stück

€659,26 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

Für Ex ia bzw. Ex ib Sensoren
Analogausgang für Strömung
Transistorausgänge für Temperatur und Fehler
Einlernen von Strömungsober- und untergrenze
LED Band zur Anzeige von Strömungsgeschwindigkeit und Medientemperatur
Überwachung des Arbeits- und Anzeigebereiches
Sensorseitige Drahtbruch- und Kurzschlusserkennung
Parametrierung via Touch Button und FDT / DTM
Zugehöriges Betriebsmittel [Ex ia Ga / Da]
Anschluss von Flow-Probes Zone 0 / 20

Funktionsprinzip

Mit dem externen Auswertegerät des Typs FMX-IM können alle Ex-Strömungssensoren der Serie FCS (Eintauchsensoren) und FCI (Inline-Sensoren) betrieben werden. Das Flow-Modul verfügt über vier Status LEDs sowie über eine 10-Segment-LED Bandanzeige zur visuellen Beobachtung vor Ort. Zusätzlich stehen SoftwareDiagnosemöglichkeiten wie bspw. das Erkennen von sensorseitigen Drahtbrüchen und Kurzschlüssen als auch das Überwachen des Arbeits- und Anzeigebereiches für die Strömungsgeschwindigkeit und die Medientemperatur zur Verfügung. Das Einlernen der Ober- und Untergrenze des Strömungsbereiches bezogen auf das analoge Ausgangssignal erfolgt über den implementierten Teach Modus. Aufgrund des kalorimetrischen Wirkprinzips der anschließbaren Sensoren wird neben der Strömungsgeschwindigkeit auch die Medientemperatur erfasst. Die Parametrierung kann via Touch-

LED Anzeige

Flow	gelb an Stromausgang Strömung aktiv
Flow	blinkt Teachmodus bzw. Diagnoseanzeige
Flow	(Spezifikation gemäß Handbuch)
Temp	gelb aus Schaltausgang Medientemperatur [low]
Temp	an Schaltausgang Medientemperatur [high]
Temp	blinkt Teachmodus bzw. Diagnoseanzeige
Temp	(Spezifikation gemäß Handbuch)
PWR	grün an Betriebsspannung liegt an
PWR	Gerät ist betriebsbereit
PWR	blinkt Betriebsspannung liegt an
PWR	HART Kommunikation aktiv
LED	Farbe Status Beschreibung
Fault	rot aus Schaltausgang Fault [high]
Fault	an Schaltausgang Fault [low]
Fault	(Fehlerbild in Kombination mit weiteren LEDs gemäß Handbuch)

Ausgangsfunktionen

Bürde	< 600 Ω
Fehlerüberwachung	Transistorausgang
Schaltzustand	active high / active low parametrierbar
Schaltzustand	(Transistorausgang Fehlerüberwachung
Schaltzustand	ausschließlich active low)
Charakteristik	Ausgabe des Fühlersignals, keine Linearisierung
Strömungsüberwachung	Analogausgang
Kommunikationsarten	Toolbasiertes Engineering via DTM
Temperaturüberwachung	Transistorausgang
Anschlussart	Schraubanschlüsse
Schaltstrom	100 mA
Anschlussquerschnitt	≥ 1.5…≤ 2.5 mm²
Schalteigenschaft	PNP
Strombereich	4…20 mA / 20…4 mA parametrierbar
Fehlererkennung	NAMUR Fehlergrenzen
Schaltspannung	von 20 bis 30 V
Elektrische Anschlüsse	5-polige abziehbare verpolsichere
Elektrische Anschlüsse	Klemmblöcke

Tests/Zulassungen

Kennzeichnung des Gerätes	Ex II (1) G [Ex ia Ga] IIC resp. II (1) D [Ex
Kennzeichnung des Gerätes	ia Da] IIIC
Relative Luftfeuchte	EN 60068-2-38
Konformitätserklärung EN ISO/IEC	5108M
EG-Baumusterprüfbescheinigung	TÜV 11 ATEX 078981
Zulassungen	CE
Zulassungen	C-UL U.S. beantragt
IECEx Konformitätsbescheinigung	IECEx TUN 11.0005
Elektromagnetische Verträglichkeit (EMV)	gemäß NE21

Mechanische Daten

MTBF	108 Jahre
Montageart	Hutschienenmontage und Montageplatte
Umgebungstemperatur	von -25 bis 70 °C
Bauform	Auswertegerät
Gehäusewerkstoff	Kunststoff, Polycarbonat/ABS
Schutzart (IP)	IP20
Abmessung	89 x 110 x 27 mm

Elektrische Daten

Messfrequenz	5 Hz (alle 200 ms mit Softwarefilterung)
Sensorstrombegrenzung	ca. 110 mA
Wiederholgenauigkeit Medientemperatur	typisch ± 1 K
Mediumtemperatur	[°C] während Drücken der Set-Taste
Mediumtemperatur	(temporär)
Messgenauigkeit Medientemperatur	typisch ± 7 K
Sensorstrom	≤ 70 mA
Sensorspannung	≤ 7 VDC
Leerlaufstrom I0	≤ 63 mA
Teachmodi	Min-/Max Abgleich. Teachvorgänge inkl.
Teachmodi	DeltaFlow Überwachung (Automatisches
Teachmodi	Freischalten der Teachvorgänge erst mit
Teachmodi	dem Erreichen einer hinreichend kleinen
Teachmodi	Änderung der Strömungsgeschwindigkeit)
Eingangsfunktion	Anschluss von Strömungssensoren (Nur
Eingangsfunktion	für Ex Sensoren der FCS/FCI Serie!)
Strömungsgeschwindigkeit	[%] nach Min-/Max Abgleich (permanent)
Schaltpunkthysterese Medientemperatur	2 K
Betriebsspannung	von 20 bis 30 V
Wiederholgenauigkeit Strömungsgeschwindigkeit	typisch ± 1 % (vom Messbereich)
Leistungsaufnahme	bis 10.5 VA
