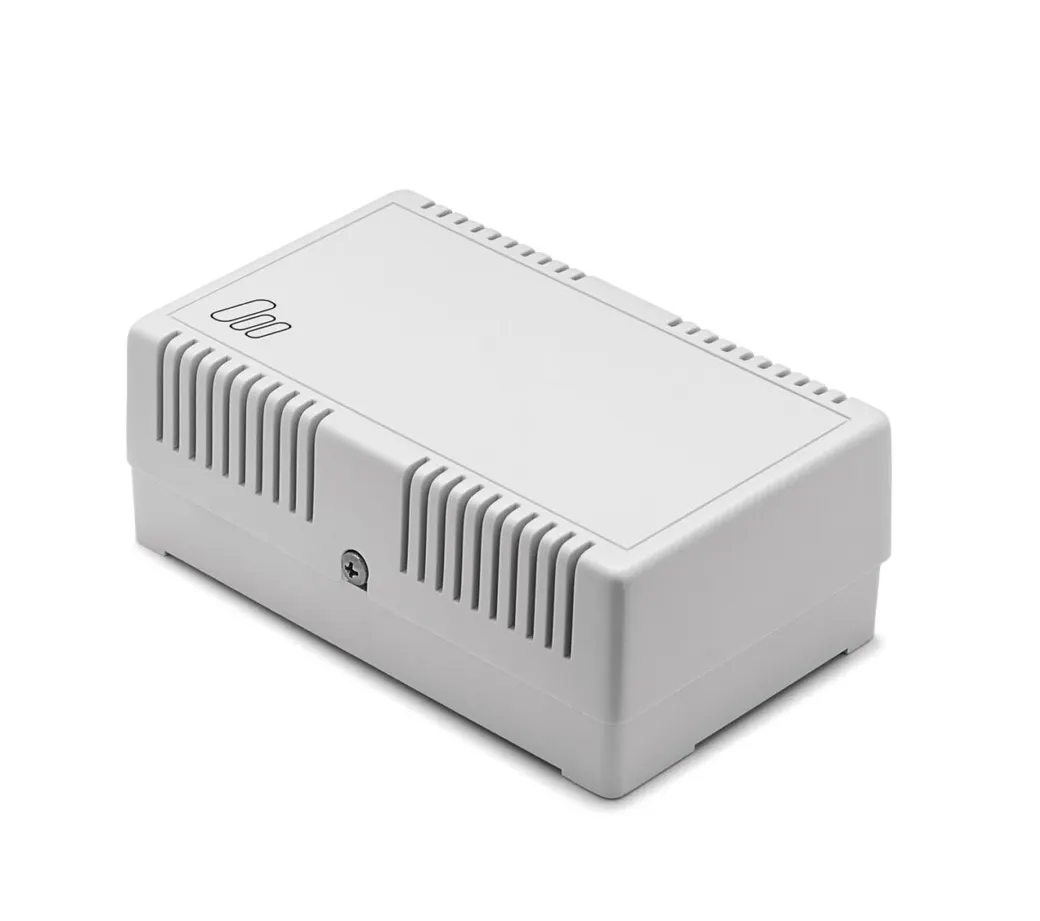

TFK120J — Sensor für Feuchte und Temperatur mit kapazitivem MELA®-Messelement
SKU: 59524848 Type: TFK120J
Verfügbar3–5 Werktage Lieferzeit
€298,62 / Stück
€355,36 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenTechnische Daten
| Arbeitsbereich | -10…+60°C |
| Arbeitsbereich | 10…95%rF |
| Gehäuse | schlagfester Kunststoff, hellgrau |
| Temperaturkoeffizient (Nullpunkt) | 0.05 %/K bez auf 20°C und 50%rF |
| Einbaulage | beliebig, vorzugsweise Lüftungsschlitze |
| Anschluss | Anschlussklemmen im Gehäuse |
| Allgemeine Daten | Luft, drucklos, nicht aggressiv nicht kondensierend |
| Gewicht | ca 0,2 kg |
| Linearitätsfehler | <0,5% |
| Betriebsspannung | von 15 bis 24 V |
| Messgenauigkeit | ±0,8 K |
| Messgenauigkeit | ±3,5%rF |
| Befestigung | Bohrungen im Gehäuseboden für Wandmontage |
| Schutzart (IP) | IP20 |
| min Lastwiderstand für Spannungsausgang | 10 kOhm |
| Kabelausführung | einfach geschirmt |
| Messbereich Feuchte | 0…100%rF |
| ................ oder 4...20mA | 2Leitersystem |
| Ausgang Temperatur | 0…20mA oder 0…10V ..... 4Leitersystem |
| Eigenverbrauch pro Messbereich | 15 mA |
| Halbwertszeit bei v=2m/sec | ca 10 sec |
| Ausgang Feuchte | 0…20mA oder 0…10V ..... 4Leitersystem |
| Abmessung | 115x70x43mm |
| EMV-geprüft | nach DIN EN 61326-1 und DIN EN 61326-2-3 |
| Zulässige Umgebungstemperatur | -10…+60°C |
| Justage | bei mittl. Luftdruck 430m NN |
| max. Bürde für Stromausgang | 500 Ohm |
| Zulässige Luftgeschwindigkeit | 15m/sec |
| Anschlussklemmen | für Leiterquerschnitte 1,5mm 2 |
Variante
| Messbereich Temperatur | 0…50°C |
| Versorgungsspannung | von 15 bis 24 V |
| Messbereich Feuchte | 0…100 % rF* |
| Ausgang Temperatur | 4…20 mA |
| Ausgang Feuchte | 4…20 mA |
Beschreibung des Sensors
| Beschreibung des Sensors | Der Sensor FK120J (nur Feuchte) bzw. TFK120J (Feuchte und Temperatur) misst die Luftfeuchtigkeit mittels eines feuchtigkeitsabhängigen Kondensators. Das kapazitive Feuchtemesselement, hergestellt in Dünnschichttechnologie, besteht aus einer Träger- platte auf der die Elektroden aufgebracht sind und einer darüberliegenden hygroskopischen Schicht aus Polymer. Die hygroskopische Polymer-Schicht nimmt aus dem zu messenden Medium (Luft) Wassermole- küle auf oder gibt diese ab und verändert somit die Kapazität des Kondensators. In einer nachgeschalte- ten Elektronik wird die Kapazitätsänderung über eine integrierte Signalvorverarbeitung zu den normierten Signalen 0...20mA oder 0...10VDC oder 4...20mA verarbeitet. Das Messelement ist geschützt im Gehäuse unter- gebracht. Die Sensoren sind für drucklose Systeme ausgelegt, das Messmedium ist nichtaggressive Luft. Zur gleichzeitigen Erfassung der Temperatur haben die Sensoren TFK120J einen Widerstandstempera- turfühler Pt 100. Dessen Messwerte werden ebenfalls in normierte Signale 0...20mA oder 0...10VDC oder 4...20mA konvertiert. |
