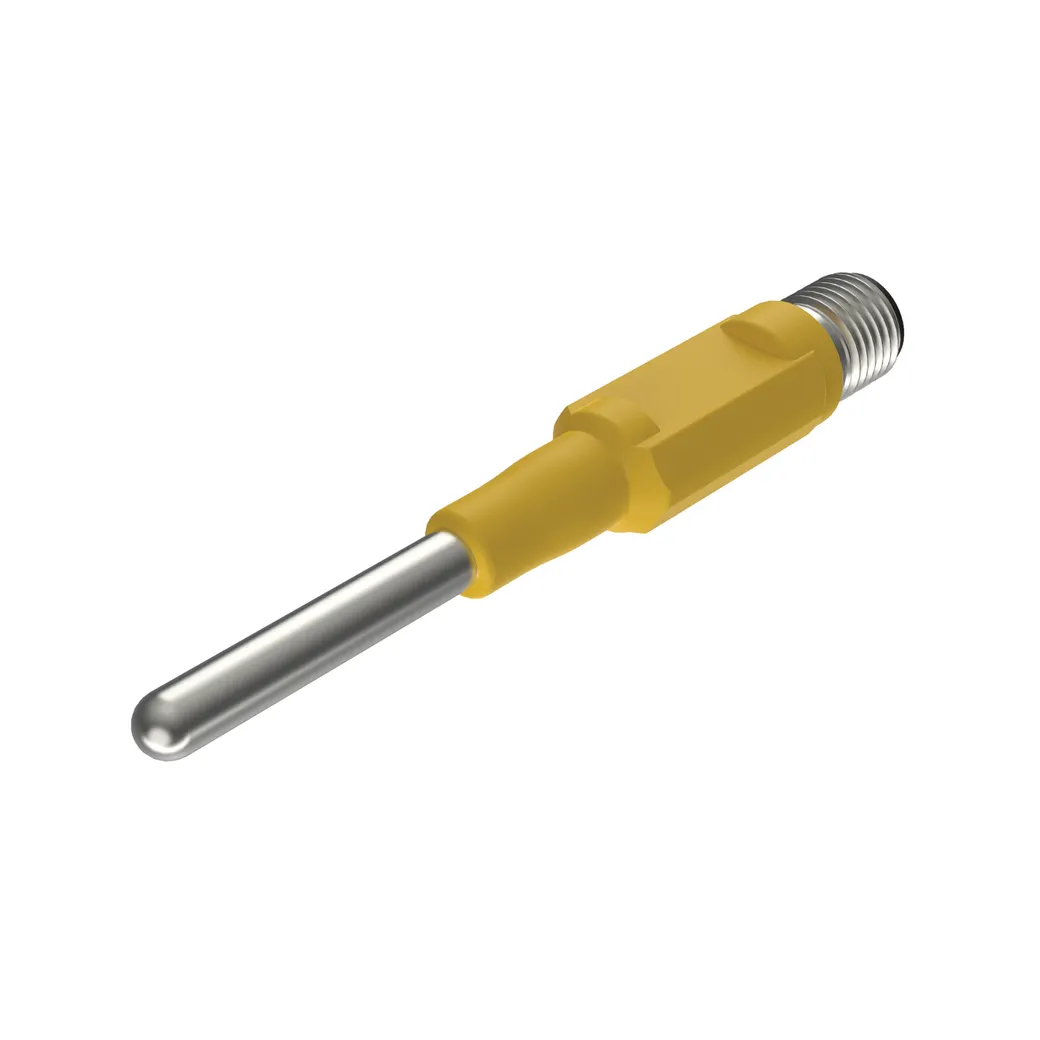

Temperaturerfassung – mit Stromausgang und einem Transistorschaltausgang pnp/npn

SKU: 100001104 Type: TTM-206A-CF-LIUPN-H1140-L300
Verfügbar3–5 Werktage Lieferzeit
€137,90 / Stück
€164,10 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen
Datenblatt

Eigenschaften

  • Miniatur-Bauform
  • Werkseinstellung 0…150 °C
  • Programmierbar über IO-Link
  • Analogausgang 4…20 mA (2-Leiter)
  • Schaltausgang
  • Prozessanschluss Klemmringverschraubung
  • Biegbarer Fühler (min. Biegeradius: 3x Außendurchmesser; ausgenommen 30 mm Fühlerspitze)

Funktionsprinzip

Die Miniaturtransmitter der TTM Serie gibt es in den Varianten mit integriertem Fühler. Durch die integrierte Elektronik muß der eingeschränkte Temperaturbereich im Bereich des M12 Steckers beachtet werden.

Analogausgang

Bürde≤ [(V - 10 V)/21 mA] kΩ
Bürdesupply
Stromausgang4…20 mA
Wiederholpräzision0.1 K
BemerkungAnschluss an PIN 1+2
Bemerkungfür Werte > +300°C gilt 0,1% v. Spanne
Genauigkeit± 0.3 K

Referenzbedingungen nach IEC 61298-1

Hilfsenergie24 VDC
Luftfeuchtigkeitvon 45 bis 75 %
Luftdruckvon 860 bis 1060 hPa
Temperatur (-)15…+25 °C

IO-Link

ÜbertragungsrateCOM 2 / 38,4 kBit/s
Übertragungsphysikentspricht der 3-Leiter Physik (PHY2)
Frametyp2.2
Prozessdatenbreite16 bit
In SIDI GSDML enthaltenJa
Schaltpunktinformation1 bit
IO-Link SpezifikationV 1.1
Messwertinformation15 bit
Genauigkeit± 0.2 K
ParametrierungFDT/DTM

Spannungsversorgung

Kurzschluss-/Verpolungsschutzja / ja
Spannungsfall bei Ie≤ 2 V
Stromaufnahmebis 20 mA
Betriebsspannungvon 8 bis 32 V
Schutzart (IP)IP67
Schutzklasse (elektrisch)III

Temperaturverhalten

Temperaturkoeffizient Nullpunkt TK0± 0.1 % v.E./10 K
Temperaturkoeffizient Spanne TKs± 0.1 % v.E./10 K

Tests/Zulassungen

MTTF541 Jahre nach SN 29500 (Ed. 99) 40 °C

Mechanische Daten

FühlermaterialEdelstahl, 1.4404 (AISI 316L)
Elektrischer AnschlussSteckverbinder, M12 x 1
Druckfestigkeit100 bar
Prozessanschlussfür Klemmringverschraubungen, Schutzrohre oder zur Direktmontage
GehäusewerkstoffEdelstahl/Kunststoff, 1.4404 (AISI 316L)

Schaltausgänge

Schaltpunktgenauigkeit± 0.3 K
Rückschaltpunkt-210…+640 °C
Schaltpunkt-200…+650 °C
Schaltzyklen≥ 100 Mio.
AusgangsfunktionÖffner/Schließer programmierbar, PNP/
AusgangsfunktionNPN
BemerkungAnschluss an PIN 1+3+4. Bitte eine 3adrige Leitung für den Betrieb an einemTurck TBEN IO-Link Master verwenden.
KommunikationsprotokollIO-Link
Bemessungsbetriebsstrom0.15 A

Temperaturbereich

Außendurchmesser6 mm
Ansprechzeitt₀₅ = 6 s / t₀₉ = 15 s in Wasser @ 0,2 m/s
Eintauchtiefe L300 mm
BemerkungMax. Temperatur Elektronik: 80 °C / 176
Bemerkung°F
Werkseinstellung0…150 °C
Werkseinstellung32…302 °F
Genauigkeit±0.15 K + 0.002 ∙ |t| (-30…300 °C)
Messbereich-50…350 °C
Messbereich-58…662 °F
Messelement (nach DIN IEC 751)Pt100, DIN EN 60751, Klasse A

Umgebungsbedingungen

Umgebungstemperaturvon -40 bis 80 °C
Lagertemperaturvon -40 bis 80 °C

Output

Ausgang 1Schaltausgang oder IO-Link Modus
Ausgang 2Analogausgang

Sonstige

ProzessanschlussRohrverschraubung
GehäusewerkstoffEdelstahl
GehäusewerkstoffKunststoff
Analogausgang4…20 mA
SteckertypM12
SchaltausgangSchließer/Öffner
SchaltausgangPNP
SchaltausgangNPN
