Turck

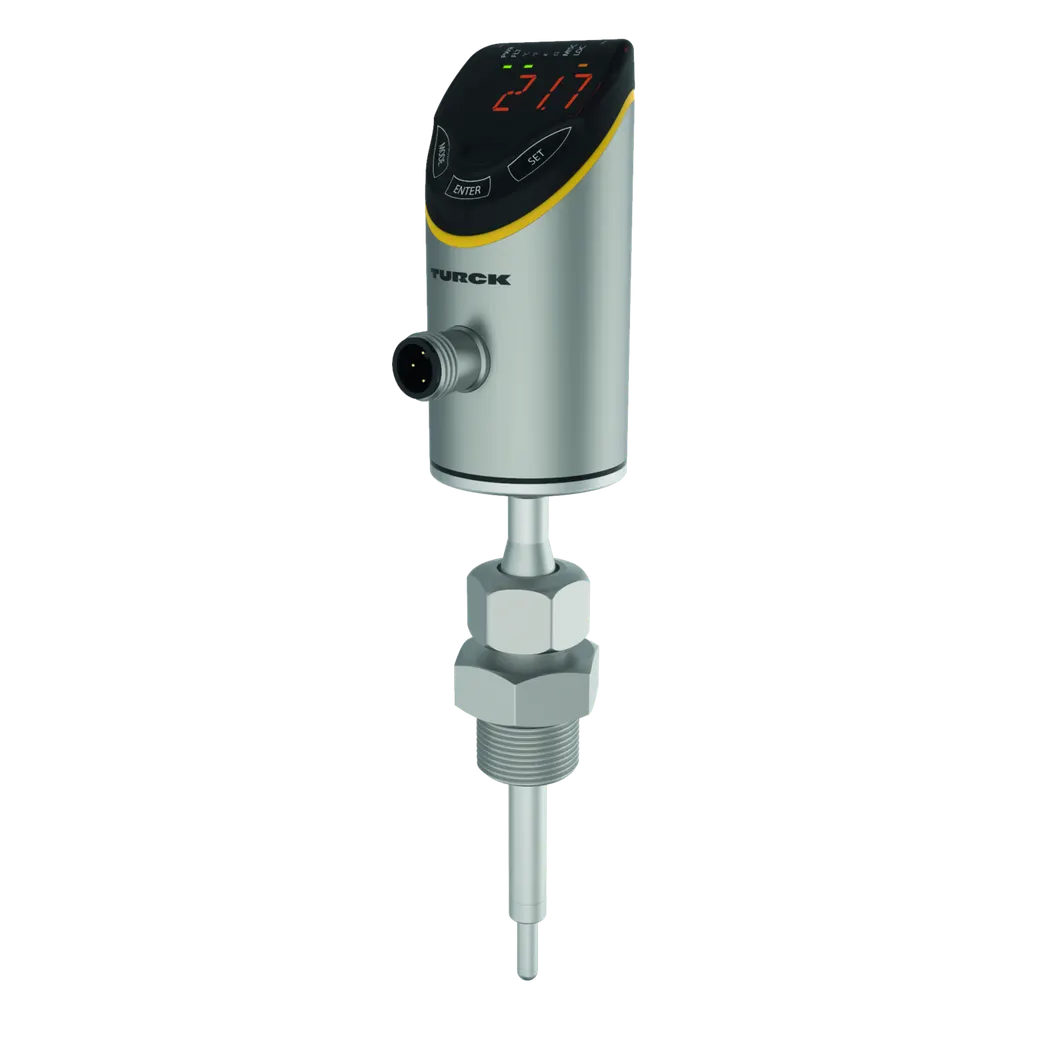

Temperaturerfassung – mit Strom- oder Spannungsausgang und einem Transistorschaltausgang PNP/NPN

Name: Temperaturerfassung – mit Strom- oder Spannungsausgang und einem Transistorschaltausgang PNP/NPN
Brand: Turck
SKU: 100004381
Price: 330.2 EUR
Availability: InStock

SKU: 100004381 Type: TS700-L050-30-LI2UPN8-H1141

Verfügbar3–5 Werktage Lieferzeit

€330,20 / Stück

€392,94 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

Einschraubadapter mit Prozessanschluss G1/2” Außengewinde im Lieferumfang enthalten
4-stelliges, zweifarbiges 12-Segment Display um 180° drehbar
Gehäuseoberteil um 340° drehbar
Werkstoff medienberührend: 1.4404 (316L), O-ring CR, Flachdichtung AFM34
Eintauchlänge: 50 mm
17…33 VDC
Schließer/Öffner, PNP/NPN‐Ausgang, Analogausgang (Strom/Spannung), IO-Link
Diverse IO-Link Mapping Profile wählbar

Funktionsprinzip

Die TS+ ‐Serie ist eine kompakte Auswerte‐ und Anzeigeeinheit mit 4‐stelliger 12 Segment‐Anzeige, frei ausrichtbar um 340°. Es gibt kompakte Einheiten mit (TS700) und ohne (TS720) Temperaturfühler sowie unterschiedlichen Ausgangsvarianten.

Tests/Zulassungen

C	grün an Temperatur in °C
FLT	rot an Fehler angezeigt
FLT	(Fehlerbild in Kombination mit weiteren LEDs gemäß Handbuch)
FLT	aus Kein Fehler angezeigt
°FKΩ	grün an Temperatur in °Fgrün an Temperatur in Kgrün an Widerstand in Ω
I und II (Schaltpunkt LEDs)	gelb an Schaltausgang
I und II (Schaltpunkt LEDs)	-NO: Schaltpunkt überschritten/innerhalb des Fensters (aktiver Ausgang)
I und II (Schaltpunkt LEDs)	-NC: Schaltpunkt unterschritten/ außerhalb des Fensters (aktiver Ausgang)
I und II (Schaltpunkt LEDs)	aus Schaltausgang
I und II (Schaltpunkt LEDs)	-NO: Schaltpunkt unterschritten/ außerhalb des Fensters (inaktiver Ausgang)
I und II (Schaltpunkt LEDs)	-NC: Schaltpunkt überschritten/innerhalb des Fensters (inaktiver Ausgang)
Status LED	s
IO-Link Pro	zessdatenabbild
Im Lieferumfang	Einschraubadapter mit Prozessanschluss
Im Lieferumfang	G1/2" Außengewinde, 2x Flachdichtung
Im Lieferumfang	AFM
LOC	gelb an Gerät gesperrt
LOC	blinkt Prozess “Sperren/Entsperren” aktiv
LOC	aus Gerät entsperrt
Byte n	14 Bit Process Value (TEMP) State Out 2 State Out 1
Zulassungsnummer UL	E516036
Ausführliche	Beschreibung der Anzeigemuster und Blinkcodes gemäß Handbuch
Zulassungen	cULus
PWR	grün an Betriebsspannung liegt an
PWR	Gerät ist betriebsbereit
PWR	blinkt Betriebsspannung liegt an
PWR	IO-Link Kommunikation aktiv
PWR	(invertierter Flash mit T on 900 ms und T off 100 ms)
LED	Farbe Status Beschreibung
Bit	15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

Referenzbedingungen nach IEC 61298-1

Hilfsenergie	24 VDC
Luftfeuchtigkeit	von 10 bis 95 %
Luftdruck	von 860 bis 1060 hPa
Temperatur (-)	15…+25 °C

IO-Link

Übertragungsrate	COM 2 (38,4 kBaud)
Schwingungsfestigkeit	20 g (10…3000Hz), DIN EN 60068-2-6
Übertragungsphysik	entspricht der 3-Leiter Physik (PHY2)
Elektrischer Anschluss	Steckverbinder, M12 x 1
Frametyp	2.2
Umgebungstemperatur	von -40 bis 80 °C
Prozessanschluss	G 1/2'' Außengewinde
In SIDI GSDML enthalten	Ja
Lagertemperatur	von -40 bis 85 °C
IO-Link Spezifikation	V 1.1
Gehäusewerkstoff	Edelstahl/Kunststoff, 1.4404 (AISI 316L)/
Gehäusewerkstoff	Grilamid TR90 UV
Schockfestigkeit	50 g (11 ms) , DIN EN 60068-2-27
Genauigkeit	± 0.1 K
Parametrierung	FDT/DTM/Auswahl diverser Mappingprofile

Temperaturbereich

Kurzschluss-/Verpolungsschutz	ja / ja
Druckfestigkeit	300 bar
Eintauchtiefe (L)	50 mm
Schutzmaßnahme	SELV, PELV nach DIN EN 61140
Ansprechzeit	t0.5 = 3.5 s/ t0.9 = 9.5 s in Wasser @ 0,2
Ansprechzeit	m/s
Spannungsfall bei Ie	≤ 2 V
Schutzart und -klasse	IP66
Schutzart und -klasse	IP67
Schutzart und -klasse	IP69K / III
Genauigkeit	0.15 °C + 0.002 ∙\|t\| (-30…300 °C)
Messbereich	-50…150 °C
Messbereich	-58…302 °F
Betriebsspannung	von 17 bis 33 V
Schutzklasse (elektrisch)	III
Messelement (nach DIN IEC 751)	Pt1000-Messelement, DIN EN 60751,
Messelement (nach DIN IEC 751)	Klasse A

Analogausgang

Anmerkung Stromausgang	Jeweils invertierbar
Stromausgang	4…20 mA
Anmerkung Spannungsausgang	Jeweils invertierbar
alternativer Spannungsausgang	0… 5 V
alternativer Spannungsausgang	1… 6 V
alternativer Spannungsausgang	0.5…4.5 V
Wiederholpräzision	0.1 K
Bemerkung	bei Temperaturen > 200°C gilt 0,1% v.
Bemerkung	Spanne
alternativer Stromausgang	0…20 mA
alternativer Stromausgang	20…0 mA
Genauigkeit	± 0.3 K
Spannungsausgang	von 0 bis 10 V

Programmierung

Schwingungsfestigkeit	20 g (10…3000Hz), DIN EN 60068-2-6
Umgebungstemperatur	von -40 bis 80 °C
Lagertemperatur	von -40 bis 85 °C
Programmiermöglichkeiten	Schaltlogik (PNP, NPN, Auto*), Schalt-/
Programmiermöglichkeiten	Rückschaltpunkte; Hysterese-/Fenstermodus; Schließer/Öffner; Einheit; IO-Link
Programmiermöglichkeiten	Mapping Profile; Analogausgang (U, I,
Programmiermöglichkeiten	Auto*); 0 (4)…20 mA, 0…(5) 10 VDC, 1…
Programmiermöglichkeiten	6 VDC, 0,5…4,5 VDC; * Werkseinstellung
Schutzart (IP)	IP67
Schutzart (IP)	IP66
Schutzart (IP)	IP69K

Schaltausgänge

Schaltpunktgenauigkeit	± 0.2 K
Rückschaltpunkt	-50…+149.8 °C
Schaltpunkt	-49.8…+150 °C
Schaltzyklen	≥ 100 Mio.
Ausgangsfunktion	Öffner/Schließer programmierbar, PNP/
Ausgangsfunktion	NPN
Schaltpunktabstand	≥ 0.2 K
Kommunikationsprotokoll	IO-Link
Schaltstrom	bis 0.25 A
Bemessungsbetriebsstrom	0.25 A

Output

Ausgang 1	Schaltausgang oder IO-Link Modus
Ausgang 2	Analog- oder Schaltausgang

Sonstige

Prozessanschluss	G1/2 Außengewinde
Gehäusewerkstoff	Edelstahl
Gehäusewerkstoff	Kunststoff
Analogausgang	4…20 mA
Steckertyp	M12
Schaltausgang	Schließer/Öffner
Schaltausgang	PNP
Schaltausgang	NPN

100004381(DE)

EDB_100004381_ger_de.pdf

100020589

100020589.pdf

100004381(EN)

EDB_100004381_gbr_en.pdf

Schaltzustandsanzeige	2 x LED, gelb
Anzeige der Einheit	4 x LED grün (°C, °F, K, Ohm)
Anzeige	4-stelliges, zweifarbiges (grün/rot) 12Segment Display um 180 ° drehbar
