Temperaturerfassung – Fühler
SKU: 9910431 Type: TP-504A-DN25K-H1141-L035
Verfügbar3–5 Werktage Lieferzeit
€414,00 / Stück
€492,66 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Max. Temperatur Stecker: 120°C
- Anschlussart: 4-Leiteranschluss
- Prozeßanschluß DN25 nach DIN 11851
Funktionsprinzip
Widerstandsthermometer finden ihre Anwendung in der Erfassung und Überwachung von Temperaturen, um einen Prozess zu optimieren und zu kontrollieren. Typische Anwendungen findet man im Maschinen- und Anlagenbau sowie in der Prozessindustrie. Das Kernelement des Temperaturfühlers ist ein temperaturabhängiger Widerstand.
Referenzbedingungen nach IEC 61298-1
| Hilfsenergie | 24 VDC |
| Luftfeuchtigkeit | von 45 bis 75 % |
| Luftdruck | von 860 bis 1060 hPa |
| Temperatur (-) | 15…+25 °C |
Tests/Zulassungen
| MTTF | 2283 Jahre nach SN 29500 (Ed. 99) 20 |
| MTTF | °C |
| Zulassungsnummer UL | E345414 |
| Zulassungen | cULus |

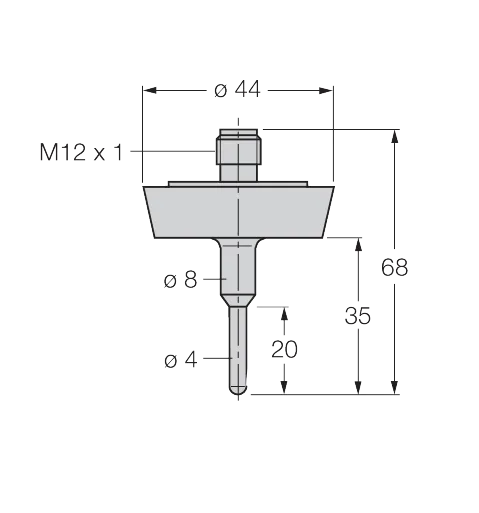

Mechanische Daten
| Fühlermaterial | Edelstahl, 1.4404 (AISI 316L) |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Druckfestigkeit | 40 bar |
| Prozessanschluss | Rohrverschraubung nach DIN11851 |
| Adernquerschnitt | 4 mm2 |
| Gehäusewerkstoff | Edelstahl, 1.4404 (AISI 316L) |
Temperaturbereich
| Außendurchmesser | 4 mm |
| Ansprechzeit | t0,5 = 3 s / t0,9 = 10 s in Wasser @ 0,2 |
| Ansprechzeit | m/s |
| Eintauchtiefe L | 35 mm |
| Genauigkeit | ±0.15 K + 0.002 ∙ |t| (-30…300 °C) |
| Messbereich | -50…120 °C |
| Messbereich | -58…248 °F |
| Eigenerwärmung | 0.4 K/mW bei 0°C |
| Schutzart (IP) | IP67 |
| Messelement (nach DIN IEC 751) | Pt100, DIN EN 60751, Klasse A; Anschlussart: 4-Leiteranschluss |
Umgebungsbedingungen
| Umgebungstemperatur | von -40 bis 120 °C |
Sonstige
| Prozessanschluss | Rohrverschraubung |
| Gehäusewerkstoff | Edelstahl |
| Steckertyp | M12 |
