Temperaturerfassung – Fühler
SKU: 9910860 Type: TP-504A-TRI1.5-H1141-L100
Verfügbar3–5 Werktage Lieferzeit
€100,10 / Stück
€119,12 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Max. Temperatur Stecker: 120°C
- Anschlussart: 4-Leiteranschluss
- Prozessanschluss Tri-Clamp 1 1/2“
Funktionsprinzip
Widerstandsthermometer finden ihre Anwendung in der Erfassung und Überwachung von Temperaturen, um einen Prozess zu optimieren und zu kontrollieren. Typische Anwendungen findet man im Maschinen- und Anlagenbau sowie in der Prozessindustrie. Das Kernelement des Temperaturfühlers ist ein temperaturabhängiger Widerstand.
Referenzbedingungen nach IEC 61298-1
| Hilfsenergie | 24 VDC |
| Luftfeuchtigkeit | von 45 bis 75 % |
| Luftdruck | von 860 bis 1060 hPa |
| Temperatur (-) | 15…+25 °C |
Tests/Zulassungen
| MTTF | 2283 Jahre nach SN 29500 (Ed. 99) 20 |
| MTTF | °C |
| Zulassungsnummer UL | E345414 |
| Zulassungen | cULus |

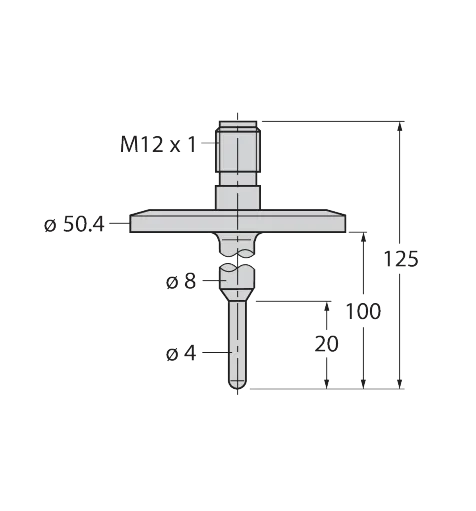

Mechanische Daten
| Fühlermaterial | Edelstahl, 1.4404 (AISI 316L), R ≤ |
| Fühlermaterial | a |
| Fühlermaterial | 0.8 µm |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Druckfestigkeit | 40 bar |
| Prozessanschluss | Tri-Clamp 1 1/2'' |
| Adernquerschnitt | 4 mm2 |
| Gehäusewerkstoff | Edelstahl, 1.4404 (AISI 316L) |
Temperaturbereich
| Außendurchmesser | 8 mm |
| Ansprechzeit | t0,5 = 3 s / t0,9 = 10 s in Wasser @ 0,2 |
| Ansprechzeit | m/s |
| Eintauchtiefe L | 100 mm |
| Genauigkeit | ±0.15 K + 0.002 ∙ |t| (-30…300 °C) |
| Messbereich | -50…120 °C |
| Messbereich | -58…248 °F |
| Eigenerwärmung | 0.4 K/mW bei 0°C |
| Schutzart (IP) | IP67 |
| Messelement (nach DIN IEC 751) | Pt100, DIN EN 60751, Klasse A; Anschlussart: 4-Leiteranschluss |
Umgebungsbedingungen
| Umgebungstemperatur | von -40 bis 120 °C |
Sonstige
| Prozessanschluss | Tri-Clamp |
| Gehäusewerkstoff | Edelstahl |
| Steckertyp | M12 |
