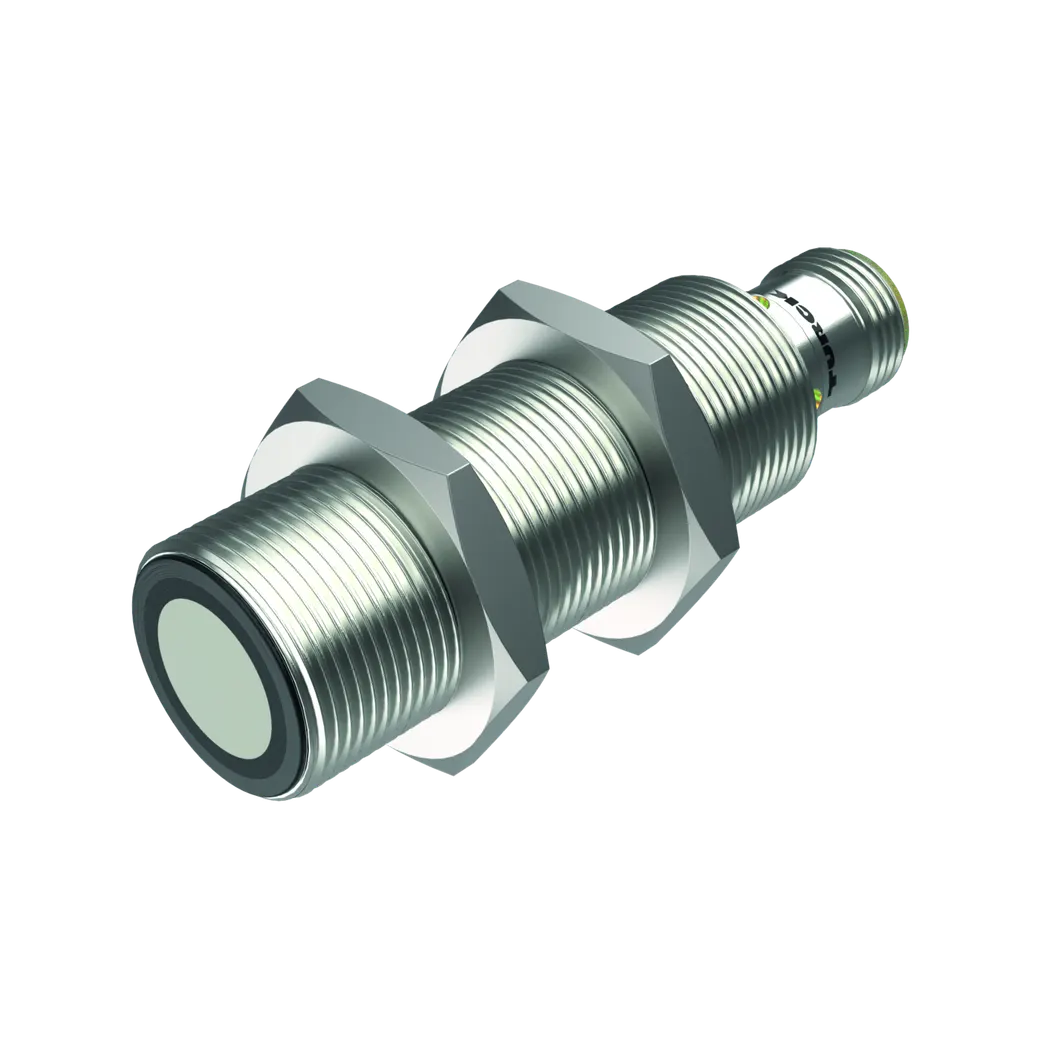

Ultraschallsensor – Reflexionstaster
SKU: 100000558 Type: RU20U-M18M-UP8X2-H1151
Verfügbar 3–5 Werktage Lieferzeit
€177,40 / Stück
€211,11 inkl. MwSt.
Eigenschaften
- • Glatte Schallwandlerfront
- • Zylindrische Bauform M18, vergossen
- • Anschluss über M12x1 Steckverbinder
- • Temperaturkompensation
- • Blindzone: 2,5cm
- • Reichweite: 20cm
- • Auflösung: 0,5mm
- • Öffnungswinkel der Schallkeule: +/- 15°
- • 1xSchaltausgang, PNP
- • Einstellbar über Teach-In
- • Parametrierbar Schließer/Öffner
Funktionsprinzip
Ultraschallsensoren erfassen mit Hilfe von Schallwellen berührungslos und verschleißfrei eine Vielfalt von Objekten. Dabei spielt es keine Rolle, ob das Objekt durchsichtig oder undurchsichtig, metallisch oder nichtmetallisch, fest, flüssig oder pulverförmig ist. Auch Umgebungseinflüsse wie Sprühnebel, Staub oder Regen beeinträchtigen die Funktion kaum. Das Schallkeulen-Diagramm zeigt den Erfassungsbereich des Sensors. Nach Norm EN 60947-5-2 werden quadratische Targets in den Größen 20 x 20 mm, 100 x 100 mm und ein Rundstab mit einem Durchmesser von 27 mm verwendet. Wichtig: Die Erfassungsbereiche für andere Targets können aufgrund der unterschiedlichen Reflexionseigenschaften und Geometrien zu den Normtargets verschieden sein.
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 150 mA |
| Bereitschaftsverzögerung | ≤ 300 ms |
| Ansprechzeit typisch | < 50 ms |
| Drahtbruchsicherheit | ja |
| Schaltfrequenz | bis 12.5 Hz |
| Spannungsfall bei Ie | ≤ 2.5 V |
| Einstellmöglichkeit | Remote-Teach |
| Hysterese | ≤ 5 mm |
| Kurzschlussschutz | ja/taktend |
| Verpolungsschutz | ja |
| Ausgangsfunktion | Schließer/Öffner, PNP |
| Ausgang 1 | Schaltausgang |
| Restwelligkeit | 10 % Uss |
| Leerlaufstrom | bis 50 mA |
| Reststrom | ≤ 0.1 mA |
| Betriebsspannung UB | von 15 bis 30 VDC |
| Lastwiderstand (U-Ausgang) | ≤ 1000 Ω |
Mechanische Daten
| Schaltzustandsanzeige | LED, gelb |
| Elektrischer Anschluss | Steckverbinder, M12 x 1, Fünfdraht |
| Druckfestigkeit | 0,5…5 Bar |
| Objekt erfasst | LED, grün |
| Umgebungstemperatur | von -25 bis 70 °C |
| Lagertemperatur | von -40 bis 80 °C |
| Schallwandlerwerkstoff | Kunststoff, Epoxyd-Harz und PU-Schaum |
| Bauform | Gewinderohr, M18 |
| Max. Anziehdrehmoment Gehäusemutter | 20 Nm |
| Abstrahlrichtung | gerade |
| Gehäusewerkstoff | Metall, CuZn, vernickelt |
| Schutzart (IP) | IP67 |
| Abmessung | Ø 18 x 63 mm |
Ultraschall Daten
| Kantenlänge des Nennbetätigungselement | 20 mm |
| Temperaturdrift | ± 1.5 % v. E. |
| Funktion | Näherungsschalter |
| Auflösung | 0.5 mm |
| Annäherungsgeschwindigkeit | ≤ 2 m/s |
| Überfahrgeschwindigkeit | ≤ 1.3 m/s |
| Ultraschall-Frequenz | 300 kHz |
| Reichweite | von 0.025 bis 0.2 m |
| Mindestgröße Schaltbereich | 5 mm |
| Linearitätsfehler | ≤ ± 0.5 % |
| Wiederholpräzision | ≤ 0.15 % v. E. |
Tests/Zulassungen
| Schwingungsfestigkeit | 20g, 10…55 Hz, Sinus, 3 Achsen, 30min/ |
| Schwingungsfestigkeit | Achse gemäß IEC 60068-2-6 |
| MTTF | 281 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Konformitätserklärung EN ISO/IEC | EN 60947-5-2 |
| Schockprüfung | 30 g, 11 ms , Halbsinus, 3 Achsen gemäß IEC 60068-2-27 |
| Zulassungen | cULus |
| Zulassungen | CE |
