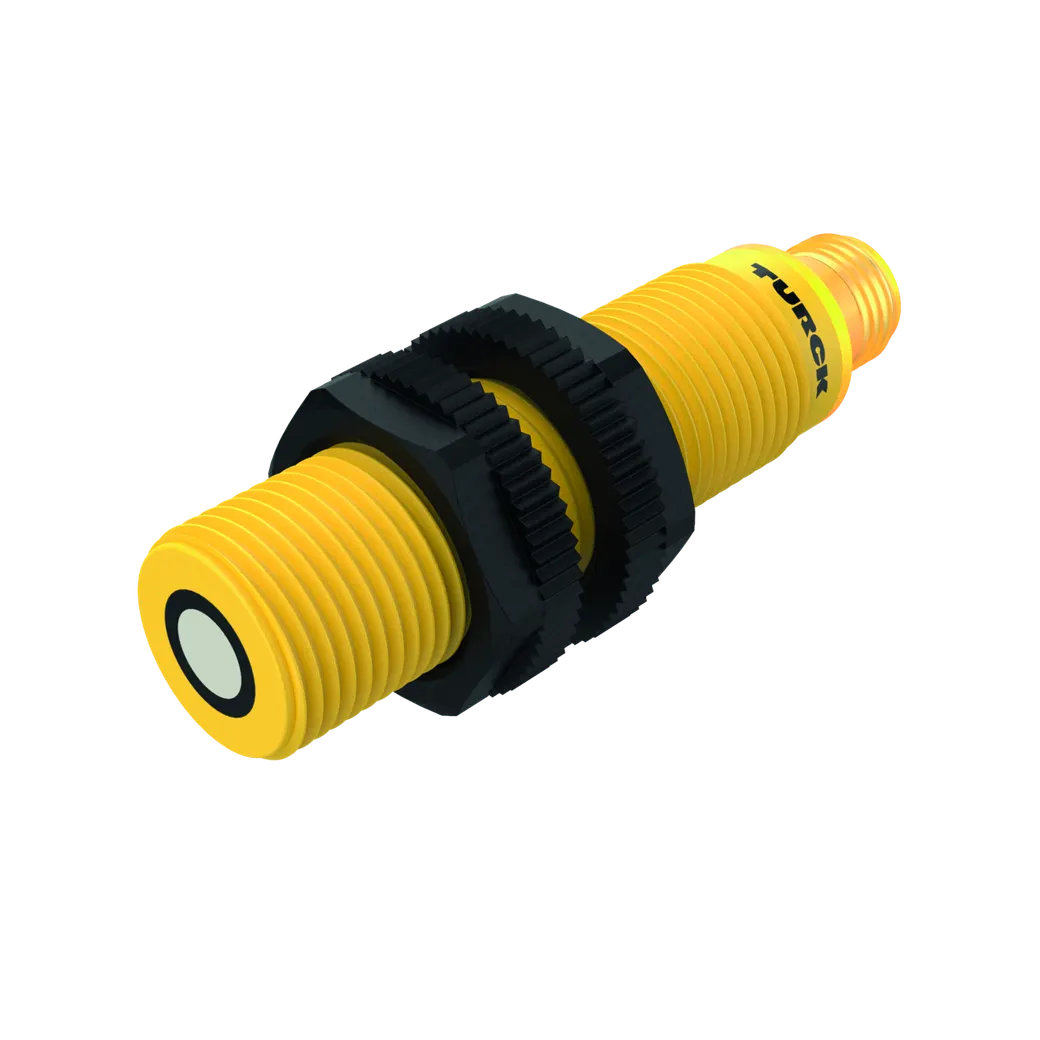

Ultraschallsensor – Reflexionstaster
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Glatte Schallwandlerfront
- Zylindrische Bauform S18, vergossen
- Anschluss über M12x1 Steckverbinder
- Temperaturkompensation
- Blindzone: 5cm
- Reichweite: 50cm
- Öffnungswinkel der Schallkeule: +/- 20°
- Analogausgang, 4…20 mA
- Messbereich einstellbar
Funktionsprinzip
Ultraschallsensoren erfassen mit Hilfe von Schallwellen berührungslos und verschleißfrei eine Vielfalt von Objekten. Dabei spielt es keine Rolle, ob das Objekt durchsichtig oder undurchsichtig, metallisch oder nichtmetallisch, fest, flüssig oder pulverförmig ist. Auch Umgebungseinflüsse wie Sprühnebel, Staub oder Regen beeinträchtigen die Funktion kaum. Das Schallkeulen-Diagramm zeigt den Erfassungsbereich des Sensors. Nach Norm EN 60947-5-7 werden quadratische Targets in den Größen 20 x 20 mm, 100 x 100 mm und ein Rundstab mit einem Durchmesser von 27 mm verwendet. Wichtig: Die Erfassungsbereiche für andere Targets können aufgrund der unterschiedlichen Reflexionseigenschaften und Geometrien zu den Normtargets verschieden sein.
Elektrische Daten
| Bereitschaftsverzögerung | ≤ 300 ms |
| Ansprechzeit typisch | < 65 ms |
| Stromausgang | 4…20 mA |
| Drahtbruchsicherheit | ja |
| Einstellmöglichkeit | Remote-Teach |
| Kurzschlussschutz | ja |
| Verpolungsschutz | ja |
| Ausgangsfunktion | Analogausgang |
| Lastwiderstand Stromausgang | ≤ 0.5 kΩ |
| Ausgang 1 | Analogausgang |
| Leerlaufstrom | bis 50 mA |
| Betriebsspannung | von 15 bis 30 V |
Ultraschall Daten
| Kantenlänge des Nennbetätigungselement | 20 mm |
| Temperaturdrift | ± 1.5 % v. E. |
| Funktion | Näherungsschalter |
| Auflösung | 0.2 mm |
| Annäherungsgeschwindigkeit | ≤ 5 m/s |
| Überfahrgeschwindigkeit | ≤ 3 m/s |
| Ultraschall-Frequenz | 300 kHz |
| Reichweite | von 0.05 bis 0.5 m |
| Linearitätsfehler | ≤ ± 0.5 % |
| Wiederholpräzision | ≤ 0.15 % v. E. |
| Mindestgröße Messbereich | 50 mm |
Tests/Zulassungen
| Schwingungsfestigkeit | 20g, 10…55 Hz, Sinus, 3 Achsen, 30min/ |
| Schwingungsfestigkeit | Achse gemäß IEC 60068-2-6 |
| MTTF | 253 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Konformitätserklärung EN ISO/IEC | EN 60947-5-7 |
| Schockprüfung | 30 g, 11 ms , Halbsinus, 3 Achsen gemäß IEC 60068-2-27 |
| Zulassungen | cULus |
| Zulassungen | CE |
Mechanische Daten
| Elektrischer Anschluss | Steckverbinder, M12 x 1, Vierdraht |
| Druckfestigkeit | 0,5…5 Bar |
| Umgebungstemperatur | von -20 bis 50 °C |
| Lagertemperatur | von -40 bis 80 °C |
| Schallwandlerwerkstoff | Kunststoff, Epoxyd-Harz und PU-Schaum |
| Bauform | Gewinderohr, S18 |
| Abstrahlrichtung | gerade |
| Gehäusewerkstoff | Kunststoff, LCP, gelb |
| Schutzart (IP) | IP67 |
| Abmessung | Ø 18 x 72 mm |
Sonstige
| Bauform | Gewinderohr |
| Gehäusewerkstoff | Kunststoff |
| Analogausgang | 4…20 mA |
| Steckertyp | M12 |
