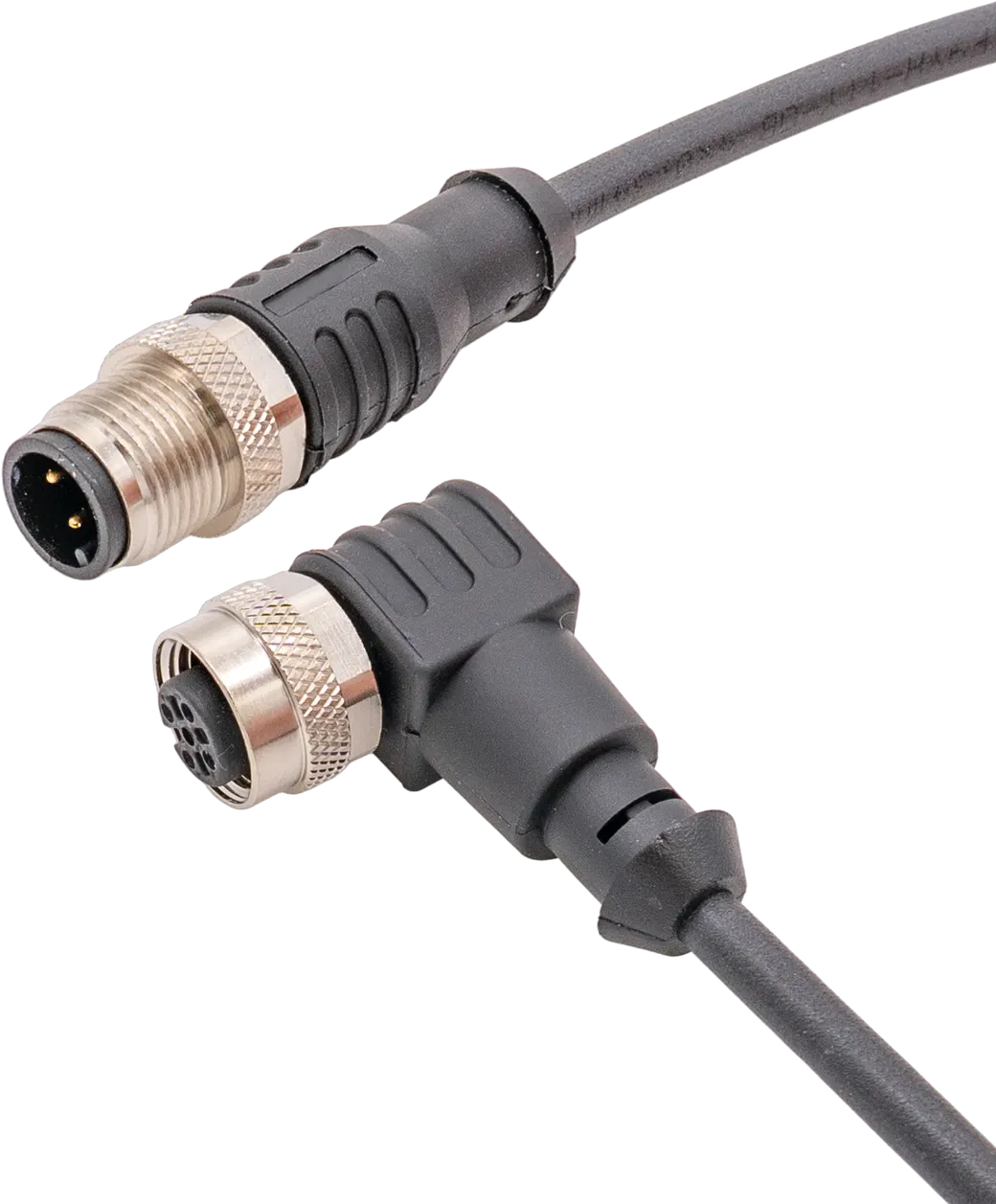

Verbindungsleitung, 0,3m, M12 Dose 4polig abgewinkelt, M12 Stecker 4polig gerade, 4x0,34mm², 240V, IP67, Schleppketten- und torsionsfähig, Öle und Kühlschmiermittel, Schweißbereich, Silikonfrei
SKU: VK030F21
Verfügbar3–5 Werktage Lieferzeit
€14,90 / Stück
€17,73 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Diese Verbindungsleitung hat beidseitig vorkonfektionierte Anschlüsse. Mit ihr lassen sich Kostengünstig Endgeräte mit einer Steckverbindung über einen Verteiler oder ein Logikmodul in einbinden.
Sonstige Eigenschaften
| Flammwidrig | nach EN 60332-2-2 |
| Ozon und UV-beständig | Ja |
| Halogenfrei | Ja |
| Öle und Kühlschmiermittel | Ja |
| Schweißbereich | Ja |
| Schleppketten- und torsionsfähig | Ja |
| Hydrolysefest | Ja |
| Silikonfrei | Ja |
| LABS-frei | Ja |
Mechanische Eigenschaften
| Aderaufbau | 42 x 0,1mm |
| Werkstoff des Kontaktgrundkörpers | Messing |
| Farbe des Kabelmantels | schwarz |
| Biegezyklen | 5 Mio. Zyklen |
| Schleppkettentauglich | Ja |
| Werkstoff der Verschraubung | Messing |
| Maximales Anzugsdrehmoment Anschluss A | 1 Nm |
| Maximales Anzugsdrehmoment Anschluss B | 1 Nm |
| Leiterquerschnitt | 0.34 mm² |
| Kabelzuführung Anschluss B | gerade |
| Kabelzuführung Anschluss A | abgewinkelt |
| Zul. Kabelaußentemperatur, fest verlegt | -25 - 80 °C |
| Umgebungstemperatur | von -30 bis 90 °C |
| Werkstoff der Kontaktbeschichtung | Gold |
| Ader-Zahl | 4 |
| Torsionszyklen | +/-360°/m, ≥ 2 Mio. Zyklen |
| Werkstoff des Kabelmantels | Kunststoff (PUR) |
| Kabellänge | 0.3 m |
| Schutzart (IP) | IP67 |
Weiteres
| IPF Produktgruppe | 851 Kabeldosen/-stecker (beidseitig konfektioniert) |
| Verpackungsmaße | 410 x 20 x 20 mm |
| POP-konform | Ja |
| Zolltarifnummer | 85444290 |
| WEEE-Nummer | 40951076 |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| RoHS konform | Ja |
| Bruttogewicht | 40 g |
Einbau / Entsorgung
| Entsorgung | WEEE-Nummer gemäß § 6 Abs. 3 ElektroG: 40951076 |
| Einbau | Einbau / Installation darf nur durch eine Elektrofachkraft erfolgen! |
Klassifizierung
| ETIM 8 | EC001855 Konfektioniertes Sensor-Aktor-Kabel |
Elektrische Eigenschaften
| Betriebsspannung | 240 V |
| Ausführung elektrischer Anschluss A | M12 |
| Ausführung elektrischer Anschluss B | M12 |
| Ausführung des Steckkontaktes Anschluss A | Female (Buchse) |
| Ausführung des Steckkontaktes Anschluss B | Male (Stecker) |
| Betriebsspannung (DC) | 240 V |
| Polzahl Anschluss A | 4 |
| Polzahl Anschluss B | 4 |
Optische Eigenschaften
| Verschmutzungsgrad | 3 |
