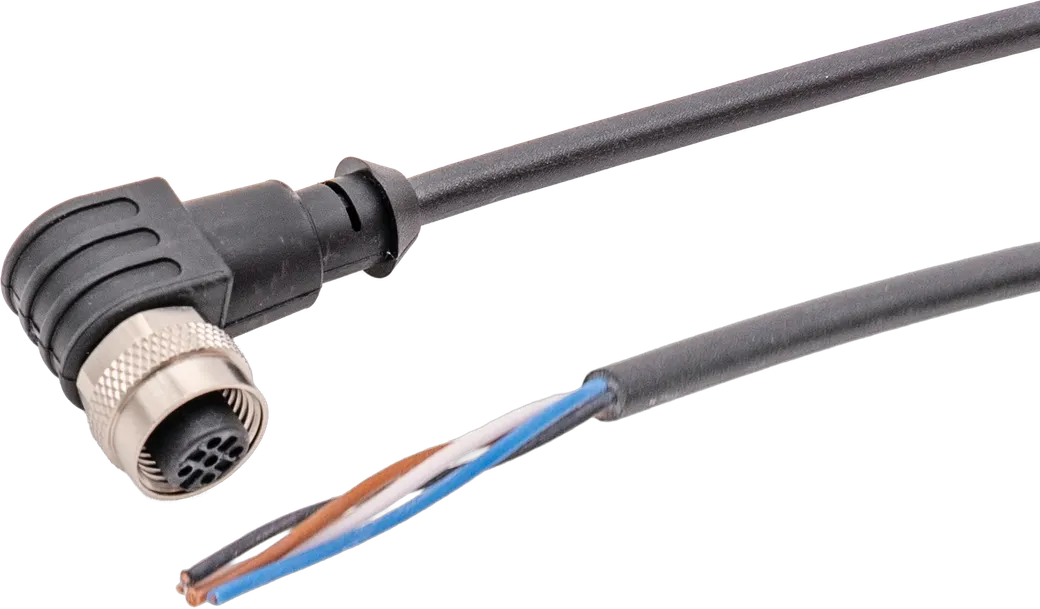

Anschlussleitung, 2m, M12 Dose 4polig abgewinkelt, freies Leitungsende, 4x0,34mm², PUR (Polyurethan), Ø4,7mm, 250V, -40-90°C, IP67, Schleppketten- und torsionsfähig, Öle und Kühlschmiermittel, Schweißbereich, Silikonfrei
SKU: VK200321
Verfügbar3–5 Werktage Lieferzeit
€13,90 / Stück
€16,54 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- ipf Kabeldosen dienen hauptsächlich dazu, den elektrischen Anschluss von Sensoren herzustellen. Ihre Eigenschaften sind geprägt durch die robuste Ausführung, in höchsten Schutzarten (IP67 | IP68 | IP69K) und auf Wunsch mit einer 360° Abschirmung. Mit den Eigenschaften: busfähig, schleppketten- und robotertauglich, öl-, chemikalienbeständig, schweißfunkenbeständig, ihrer reinigungsmittelresistents oder Widerstandsfähigkeit gegen Hochdruck- und Dampfstrahlreinigung, dem erweiterten Temperaturbereich bis zu +230°C, der Schnellanschlusstechnik oder besonderen Datenübertragungseigenschaften werden die Kabeldosen allen Anforderungen der Automatisierungstechnik gerecht.
Sonstige Eigenschaften
| Flammwidrig | nach EN 60332-2-2 |
| Anwendung | Schleppkettentauglich | Schweißbereich |
Mechanische Eigenschaften
| Aderaufbau | 42 x 0,1mm |
| Werkstoff des Kontaktgrundkörpers | CuSn |
| Biegezyklen | 5 Mio. Zyklen |
| Werkstoff der Verschraubung | Messing vernickelt |
| Zul. Kabelaußentemperatur, in Bewegung | -30 - 90 °C |
| Maximales Anzugsdrehmoment Anschluss A | 1 Nm |
| Leiterquerschnitt | 0.34 mm² |
| Werkstoff der Aderisolation | Kunststoff (PP) |
| Kabelzuführung Anschluss A | abgewinkelt |
| Zul. Kabelaußentemperatur, fest verlegt | -40 - 90 °C |
| Leitungsdurchmesser | 4,7 mm |
| Umgebungsbeständigkeiten | Öle | Kühlschmiermittel |
| Umgebungstemperatur | von -30 bis 90 °C |
| Werkstoff der Kontaktbeschichtung | Gold |
| Ader-Zahl | 4 |
| Werkstoffeigenschaften | Halogenfrei | Hydrolysefest | LABS-frei | Ozonbeständig | Silikonfrei | UV-Beständig |
| Aderquerschnitt | 0.34 mm² |
| Werkstoff des Gehäuses | Kunststoff (TPU) |
| Torsionszyklen | +/-360°/m, ≥ 2 Mio. Zyklen |
| Werkstoff des Kabelmantels | Kunststoff (PUR) |
| Kabellänge | 2 m |
| Schutzart (IP) | IP67 |
Weiteres
| IPF Produktgruppe | 850 Kabeldosen/-stecker (einseitig konfektioniert) |
| Verpackungsmaße | 175 x 175 x 10 mm |
| POP-konform | Ja |
| Zolltarifnummer | 85444290 |
| WEEE-Nummer | 40951076 |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| RoHS konform | Ja |
| Bruttogewicht | 70 g |
Einbau / Entsorgung
| Entsorgung | WEEE-Nummer gemäß § 6 Abs. 3 ElektroG: 40951076 |
| Einbau | Einbau / Installation darf nur durch eine Elektrofachkraft erfolgen! |
Klassifizierung
| ETIM 8 | EC001855 Konfektioniertes Sensor-Aktor-Kabel |
Elektrische Eigenschaften
| Strombelastbarkeiten | 4 A |
| Betriebsspannung | 250 V |
| Ausführung elektrischer Anschluss A | M12 |
| Ausführung elektrischer Anschluss B | freies Leitungsende |
| Kodierung Anschluss A | A |
| Ausführung des Steckkontaktes Anschluss A | Female (Buchse) |
| Betriebsspannung (DC) | 250 V |
| Polzahl Anschluss A | 4 |
