M12 St. 0° / M12 Bu. 0° A-kod. PVC 4x0.34 sw UL/CSA 5m
SKU: 7000-40021-6140500 Type: MSBL0-A-T614_5.0
Verfügbar 3–5 Werktage Lieferzeit
€18,32 / Stück
€21,80 inkl. MwSt.
Eigenschaften
- • Vorteile unserer Steckverbinder:
- • Unsere Steckverbinder sind vielseitig einsetzbar und speziell für industrielle Umgebungen optimiert. Alle Steckverbinder
- • werden zu 100 % im Herstellungsprozess geprüft, um höchste Qualität und Zuverlässigkeit zu gewährleisten.
- • Die Kontakte sind vergoldet, was für eine optimale Leitfähigkeit sorgt. Dank der hohen Schutzart eignen sich die
- • Steckverbinder hervorragend für anspruchsvolle industrielle Umgebungen. Zusätzlich sind sie vibrationsfest – dies wird
- • durch die Überwurfmutter mit Rüttelsicherung gewährleisten.
- • Unsere Steckverbinder sind resistent gegen Öle und Kühlschmiermittel. Die Beständigkeit bei aggressiven Medien sollte
- • jedoch applikationsbezogen geprüft werden. Abweichende Leitungslängen auf Anfrage lieferbar.
- • Fehlen Ihnen technische Informationen? Nutzen Sie gerne unser Technikerlexikon, in dem Sie Erläuterungen zu
- • Kodierungen und weiteren technischen Details finden.
- • Produktdetails:

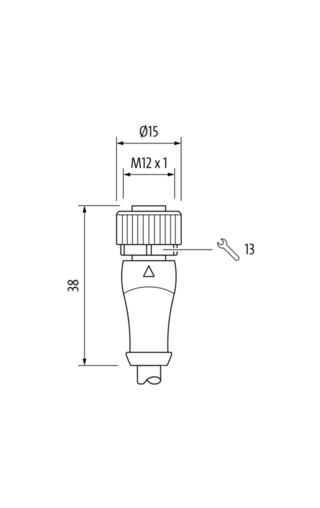

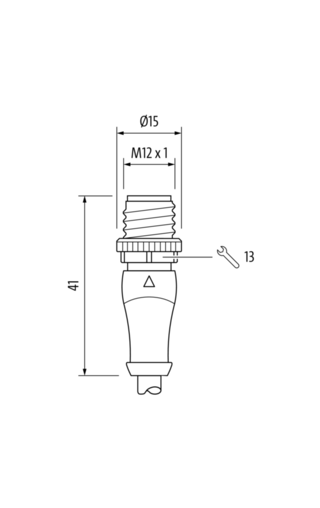

- • Stecker gerade – Buchse gerade

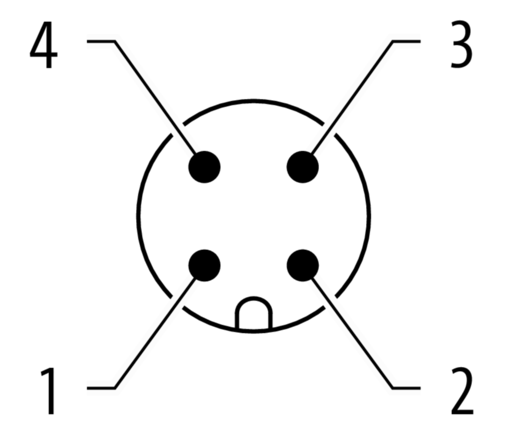

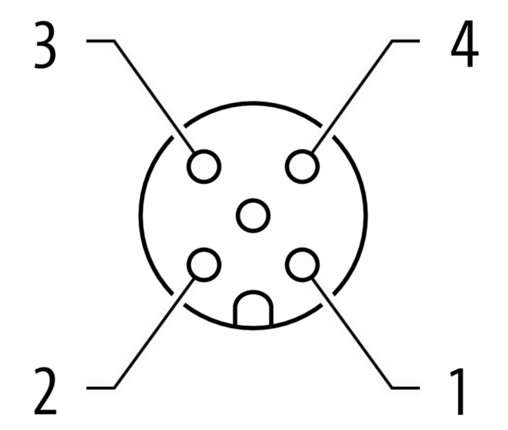

- • M12 – M12, 4-polig
- • Art.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
- • Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
- • Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf
- • Anfrage.
- • Abweichende Leitungslängen auf Anfrage lieferbar.
Installation | Kabel
| Materialeigenschaften (Mantel) | maschinell gut verarbeitbar |
| Inhaltsstofffreiheit (Mantel) | bleifrei, cadmiumfrei, FCKW frei, silikonfrei |
| Spannungsfestigkeit | 2 kV @ 60 s |
| Spannungsfestigkeit (Ader - Ader) | 2 kV @ 60 s |
| Außendurchmesser Aderisolation | 1,25 mm |
| Shore-Härte Mantel | 85 ± 5 Shore A |
| Toleranz Außendurchmesser (Mantel) | ± 5 % |
| Verseilung | 1 × 4 wires stranded |
| Außendurchmesser (Mantel) | 5 mm |
| Biegeradius (flexibel) | 5 × Outer diamete |
| Kabeltyp | 1 |
| Anzahl Einzeldrähte (Ader) | 19 wire |
| Shore-Härte Aderisolation | 45 ± 5 Shore D |
| Material Mantel | PVC |
| Leiterwiderstand (Ader) | 57 Ω/km @ 20 °C |
| Material Leiter Ader | Kupferlitze, blank |
| Biegeradius (bewegt) | 10 × Outer diamete |
| Inhaltsstofffreiheit Aderisolation | bleifrei, cadmiumfrei, FCKW frei, silikonfrei |
| Leiter Querschnitt (Ader) | 0.34 mm² |
| Strombelastbarkeit (Norm) | nach DIN VDE 0298-4 |
| Kabelkennung | 614 |
| Durchmesser Adereinzeldrähte | 0,15 mm |
| Betriebstemperatur min. (fest) | -30 °C |
| Nennspannung max. | 300 V |
| Kabelgewicht | 37 g/m |
| Material Aderisolation | PVC |
| sonstige Beständigkeiten | gut benzinbeständig |
| Betriebstemperatur max. (fest) | 80 °C |
| Materialeigenschaften Aderisolation | maschinell gut verarbeitbar |
| Chemikalienbeständigkeit | gut |
| Anzahl Adern | 4 |
| Flammwidrigkeit | UL 1581 § 1080, CSA FT1, IEC 60332-1-2 |

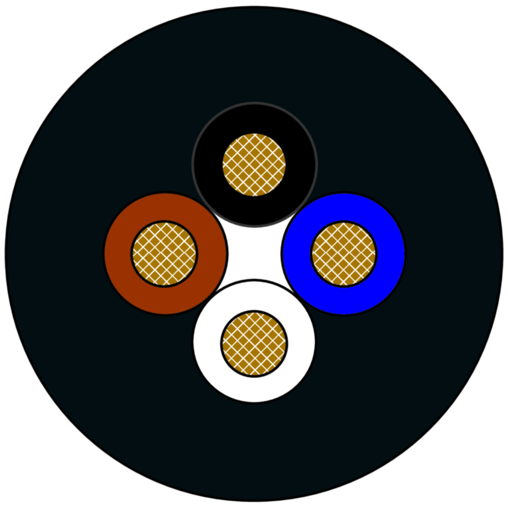

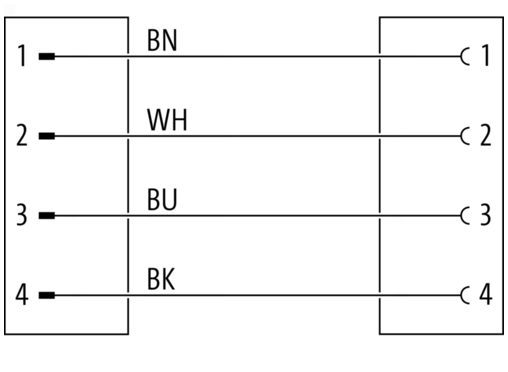

| Adernanordnung | brown, black, blue, white |
| Ölbeständigkeit | gut |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -5 °C |
| Strombelastbarkeit max. (Ader) | bis 4.8 A |
Konformität
| Produktnorm | EN IEC 61076-2-101 (M12) |
Elektrische Daten | Versorgung
| Betriebsspannung DC max. | 250 V |
| Betriebsstrom je Kontakt max. | 4 A |
| Betriebsspannung AC max. | 250 V |
Geräteschutz | Elektrisch
| Zusatzbedingung Schutzart | gesteckt, verschraubt |
| Bemessungsstoßspannung | 2.5 kV |
| Isolierstoffgruppe (IEC 60664-1) | I |
| Verschmutzungsgrad | 3 |
Mechanische Daten | Montagedaten
| Befestigungsart | gesteckt, verschraubt, Rüttelsicherung |
Installation | Anschluss
| Befestigungsgewinde | M12 x 1 |
Mechanische Daten | Materialdaten
| Beschichtung Verschraubung | vernickelt |
| Verschraubung | Zinkdruckguss |
| Material Verriegelung | Zinkdruckguss |
| Beschichtung Verriegelung | matt vernickelt |
| Farbe Kontaktträger | grün |
Diagnosen
| Statusanzeige LED | Nein |
Umgebungseigenschaften | Klimatisch
| Zusatzbedingung Temperaturbereich | abhängig von angeschlossener Leitung |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -30 °C |
