M12 St. 0° / M12 Bu. 0° A-kod. PUR 5x0.34 sw UL/CSA+schleppk. 5m
SKU: 7000-40041-6350500 Type: MSBL0-A-U635_5.0
Verfügbar 3–5 Werktage Lieferzeit
€30,77 / Stück
€36,62 inkl. MwSt.
Eigenschaften
- • Vorteile unserer Steckverbinder:
- • Unsere Steckverbinder sind vielseitig einsetzbar und speziell für industrielle Umgebungen optimiert. Alle Steckverbinder
- • werden zu 100 % im Herstellungsprozess geprüft, um höchste Qualität und Zuverlässigkeit zu gewährleisten.
- • Die Kontakte sind vergoldet, was für eine optimale Leitfähigkeit sorgt. Dank der hohen Schutzart eignen sich die
- • Steckverbinder hervorragend für anspruchsvolle industrielle Umgebungen. Zusätzlich sind sie vibrationsfest – dies wird
- • durch die Überwurfmutter mit Rüttelsicherung gewährleisten.
- • Unsere Steckverbinder sind resistent gegen Öle und Kühlschmiermittel. Die Beständigkeit bei aggressiven Medien sollte
- • jedoch applikationsbezogen geprüft werden. Abweichende Leitungslängen auf Anfrage lieferbar.
- • Fehlen Ihnen technische Informationen? Nutzen Sie gerne unser Technikerlexikon, in dem Sie Erläuterungen zu
- • Kodierungen und weiteren technischen Details finden.
- • Produktdetails:

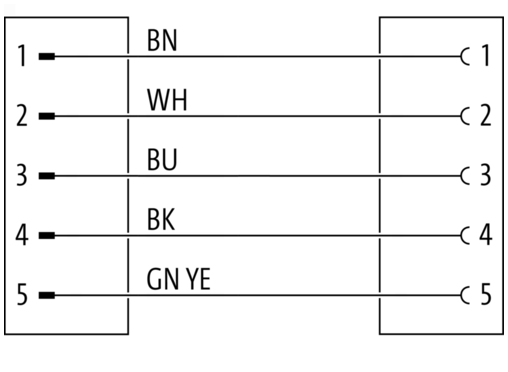

- • Stecker gerade – Buchse gerade

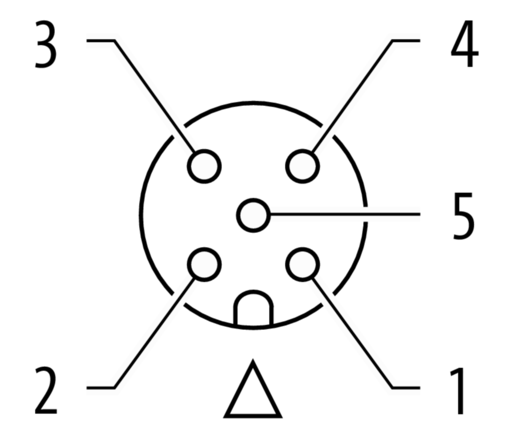

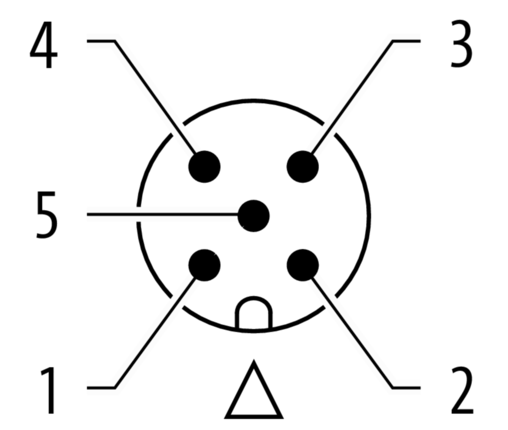

- • M12 – M12, 5-polig
- • A-codiert
- • Art.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
- • Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
- • Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf
- • Anfrage.
- • Abweichende Leitungslängen auf Anfrage lieferbar.
Installation | Kabel
| Verfahrgeschwindigkeit | 3 m/s @ 25 °C |
| Materialeigenschaften (Mantel) | abriebresistent, adhäsionsarm, maschinell gut verarbeitbar, matt |
| Inhaltsstofffreiheit (Mantel) | bleifrei, cadmiumfrei, FCKW frei, halogenfrei, silikonfrei |
| Spannungsfestigkeit | 2.5 kV @ 60 s |
| Spannungsfestigkeit (Ader - Ader) | 2.5 kV @ 60 s |
| Torsionsbeanspruchung | ± 180 °/m |
| Außendurchmesser Aderisolation | 1,25 mm |
| Shore-Härte Mantel | 90 ± 5 Shore A |
| Toleranz Außendurchmesser (Mantel) | ± 5 % |
| Verseilung | 1 × 5 wires around core filler twisted |
| Leitertyp (Ader) | Litzenklasse 6 |
| Außendurchmesser (Mantel) | 4.8 mm |
| Torsionsgeschwindigkeit | 35 cycles/min |
| Biegeradius (flexibel) | 5 × Outer diamete |
| Kabeltyp | 3 |
| Anzahl Einzeldrähte (Ader) | 42 wire |
| Shore-Härte Aderisolation | 70 ± 5 Shore D |
| Verfahrweg (Schleppkette) | 10 m @ 25 °C | hor |
| Material Mantel | PUR |
| Leiterwiderstand (Ader) | 57 Ω/km @ 20 °C |
| Material Leiter Ader | Kupferlitze, blank |
| Biegeradius (bewegt) | 10 × Outer diamete |
| Inhaltsstofffreiheit Aderisolation | bleifrei, cadmiumfrei, FCKW frei, halogenfrei, silikonfrei |
| Füller | Ja |
| Leiter Querschnitt (Ader) | 0.34 mm² |
| Strombelastbarkeit (Norm) | nach DIN VDE 0298-4 |
| Kabelkennung | 635 |
| Durchmesser Adereinzeldrähte | 0,1 mm |
| Betriebstemperatur min. (fest) | -40 °C |
| Nennspannung max. | 300 V |
| Beschleunigung (max.) | 10 m/s² @ 25 °C |
| Kabelgewicht | 38 g/m |
| Material Aderisolation | PP |
| sonstige Beständigkeiten | gut benzinbeständig, hydrolysebeständig, mikrobenbeständig |
| Betriebstemperatur max. (fest) | 80 °C / 90 °C @ 10 |
| Chemikalienbeständigkeit | gut |
| Anzahl Biegezyklen (Schleppkette) | 10 Mio. @ 25 °C |
| Anzahl Adern | 5 |
| Anzahl Torsionszyklen | 2 Mio. |
| Flammwidrigkeit | UL 1581 § 1090, CSA FT2, IEC 60332-2-2 |

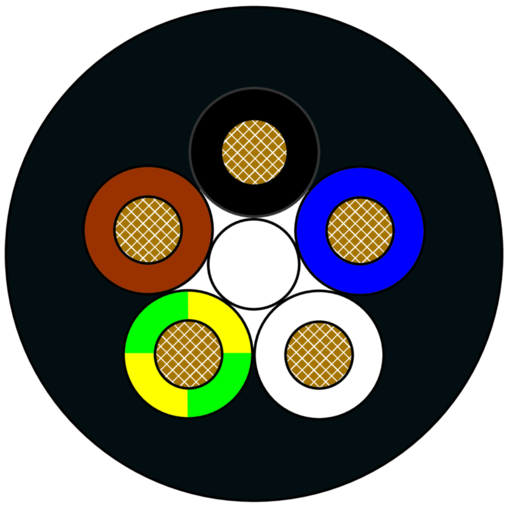

| Adernanordnung | brown, black, blue, white, green-yellow |
| Ölbeständigkeit | IEC 60811-404 |
| Betriebstemperatur max. | 80 °C / 90 °C @ 10000 h Operation |
| Betriebstemperatur min. | -25 °C |
| Strombelastbarkeit max. (Ader) | bis 4.5 A |
Konformität
| Produktnorm | EN IEC 61076-2-101 (M12) |
Elektrische Daten | Versorgung
| Betriebsspannung DC max. | 125 V |
| Betriebsstrom je Kontakt max. | 4 A |
| Betriebsspannung AC max. | 125 V |
Geräteschutz | Elektrisch
| Zusatzbedingung Schutzart | gesteckt, verschraubt |
| Bemessungsstoßspannung | 1.5 kV |
| Schutzart (EN IEC 60529) | IP67, IP66K, IP65 |
| Isolierstoffgruppe (IEC 60664-1) | I |
| Verschmutzungsgrad | 3 |
Mechanische Daten | Montagedaten
| Befestigungsart | gesteckt, verschraubt, Rüttelsicherung |
Installation | Anschluss
| Befestigungsgewinde | M12 x 1 |
Mechanische Daten | Materialdaten
| Beschichtung Verschraubung | vernickelt |
| Verschraubung | Zinkdruckguss |
| Material Verriegelung | Zinkdruckguss |
| Beschichtung Verriegelung | matt vernickelt |
Umgebungseigenschaften | Klimatisch
| Zusatzbedingung Temperaturbereich | abhängig von angeschlossener Leitung |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -30 °C |
