M12 Power St. 0° / Bu. 0° S-kod. PUR 4x1.5 sw UL/CSA+schleppk. 5m
SKU: 7000-P6241-P160500 Type: MSWBSL0-WAS-TP16_5.0
Verfügbar 3–5 Werktage Lieferzeit
€76,47 / Stück
€91,00 inkl. MwSt.
Eigenschaften
- • Vorteile unserer M12 Power Steckverbinder:
- • Unsere M12 Power Steckverbinder sind optimal zur Leistungsversorgung Ihrer industriellen Anwendungen und speziell
- • für raue Umgebungen optimiert. Die S-kodierten Steckverbinder sind in 4-poligen Varianten erhältlich und bieten eine
- • Strombelastbarkeit bis zu 16A pro Pin bei 630V AC. Diese eignen sich hervorragend für die Leistungsversorgung von
- • Linearmotoren, Schrittmotoren, Frequenzumrichter sowie Steuerungs- und Beleuchtungssystemen.
- • Alle Steckverbinder von Murrelektronik werden zu 100 % im Herstellungsprozess geprüft, um höchste Qualität und
- • Zuverlässigkeit zu gewährleisten. Die Kontakte sind vergoldet, was für eine sehr gute Leitfähigkeit sorgt. Dank der
- • hohen Schutzart IP67 sowie dem integrierten Schutzschlauchanschluss eignen sie sich hervorragend für anspruchsvolle
- • industrielle Umgebungen. Zusätzlich sind sie vibrationsfest – dies wird durch die integrierte Rüttelsicherung
- • gewährleistet.
- • Die M12 Power Steckverbinder sind nach der Norm IEC 61076-2-111 ausgelegt und UL-zugelassen nach 2237 (PVVA –
- • E492831). Unsere Steckverbinder sind resistent gegen Öle und Kühlschmiermittel. Die Beständigkeit bei aggressiven
- • Medien sollte jedoch applikationsbezogen geprüft werden.
- • Abweichende Leitungslängen sind auf Anfrage möglich. Fehlen Ihnen technische Informationen? Nutzen Sie gerne unser
- • Technikerlexikon, in dem Sie Erläuterungen zu Kodierungen und weiteren technischen Details finden.
- • Produktdetails:
- • Power
- • Stecker gerade – Buchse gerade

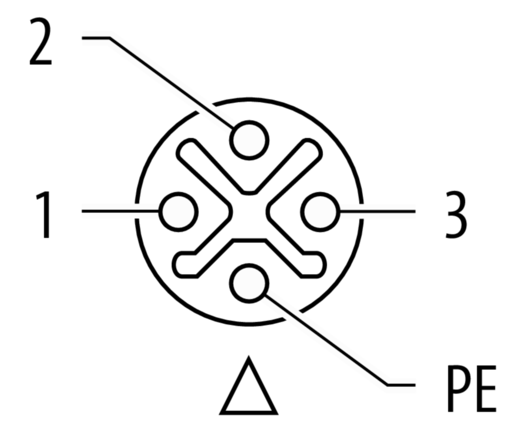

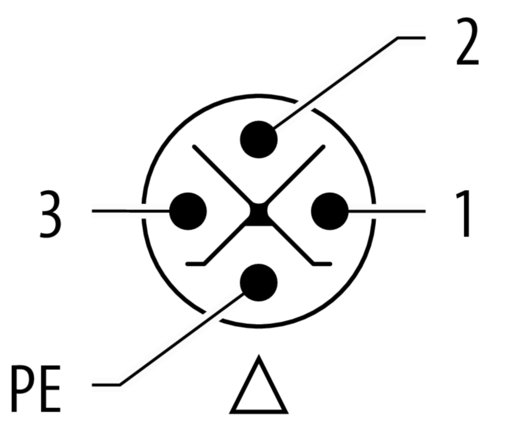

- • M12 – M12, 4-polig
- • S-kodiert
- • mit Kabeltülle
- • Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
- • Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf
- • Anfrage.
- • Abweichende Leitungslängen auf Anfrage lieferbar.
Installation | Kabel
| Verfahrgeschwindigkeit | 3.3 m/s @ 25 °C |
| Materialeigenschaften (Mantel) | abriebresistent, adhäsionsarm, maschinell gut verarbeitbar, matt |
| Inhaltsstofffreiheit (Mantel) | bleifrei, cadmiumfrei, FCKW frei, halogenfrei, silikonfrei |
| Spannungsfestigkeit | 10 kV @ 60 s |
| Spannungsfestigkeit (Ader - Ader) | 10 kV @ 60 s |
| Torsionsbeanspruchung | ± 180 °/m |
| Außendurchmesser Aderisolation | 2,3 mm |
| Shore-Härte Mantel | 90 ± 5 Shore A |
| Kabelfunktion | Power |
| Toleranz Außendurchmesser (Mantel) | ± 5 % |
| Verseilung | 1 × 4 wires stranded |
| Leitertyp (Ader) | Litzenklasse 6 |
| Außendurchmesser (Mantel) | 7.2 mm |
| Torsionsgeschwindigkeit | 35 cycles/min |
| Biegeradius (flexibel) | 5 × Outer diamete |
| Kabeltyp | 3 |
| Anzahl Einzeldrähte (Ader) | 84 wire |
| Shore-Härte Aderisolation | 60 ± 5 Shore D |
| Verfahrweg (Schleppkette) | 5 m @ 25 °C |
| Material Mantel | PUR |
| Leiterwiderstand (Ader) | 13.3 Ω/km @ 20 °C |
| Material Leiter Ader | Kupferlitze, blank |
| Biegeradius (bewegt) | 10 × Outer diamete |
| Inhaltsstofffreiheit Aderisolation | bleifrei, cadmiumfrei, FCKW frei, halogenfrei, silikonfrei |
| Leiter Querschnitt (Ader) | 1.5 mm² |
| Strombelastbarkeit (Norm) | nach DIN VDE 0298-4 |
| Kabelkennung | P16 |
| Durchmesser Adereinzeldrähte | 0,15 mm |
| Durchmesser Adereinzeldrähte | weiß (Isolation schwarz) |
| Betriebstemperatur min. (fest) | -50 °C |
| Nennspannung max. | 1.000 V |
| Beschleunigung (max.) | 5 m/s² @ 25 °C |
| Kabelgewicht | 104 g/m |
| Material Aderisolation | PP |
| sonstige Beständigkeiten | gut benzinbeständig, hydrolysebeständig, mikrobenbeständig |
| Betriebstemperatur max. (fest) | 80 °C / 90 °C @ 10 |
| Chemikalienbeständigkeit | gut |
| Anzahl Biegezyklen (Schleppkette) | 5 Mio. @ 25 °C |
| Anzahl Adern | 4 |
| Anzahl Torsionszyklen | 5 Mio. |
| Flammwidrigkeit | IEC 60332-1-2, IEC 60332-2-2, UL 1581 § 1080, CSA FT2 |

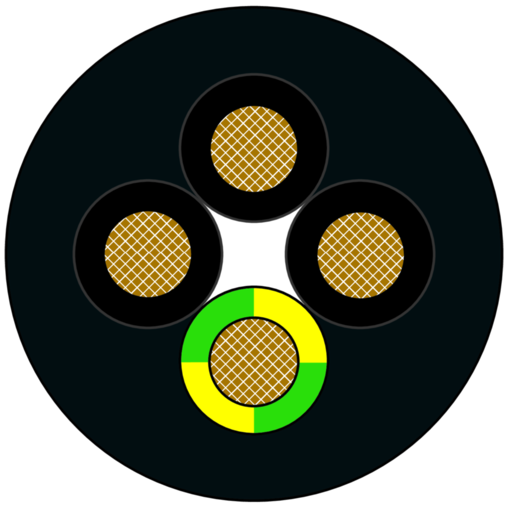

| Adernanordnung | green-yellow, black 3, black 2, black 1 |
| Ölbeständigkeit | IEC 60811-404 |
| Betriebstemperatur max. | 80 °C / 90 °C @ 10000 h Operation |
| Betriebstemperatur min. | -25 °C |
| Strombelastbarkeit max. (Ader) | bis 14.4 A |
Konformität
| Produktnorm | EN IEC 61076-2-111 |
Mechanische Daten | Materialdaten
| Dichtung | FKM |
| Gehäuse | PUR |
| Beschichtung Verschraubung | vernickelt |
| Verschraubung | Messing |
Geräteschutz | Elektrisch
| Zusatzbedingung Schutzart | gesteckt, verschraubt |
| Bemessungsstoßspannung | 6 kV |
| Schutzart (EN IEC 60529) | IP65, IP67, IP69K |
| Isolierstoffgruppe (IEC 60664-1) | I |
| Verschmutzungsgrad | 3 |
Elektrische Daten | Versorgung

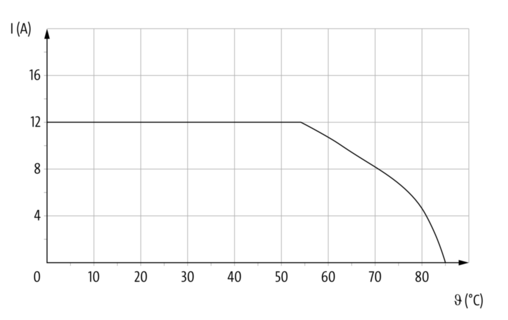

| Betriebsstrom je Kontakt max. | 12 A |
| Betriebsspannung AC max. | 600 V |
Mechanische Daten | Montagedaten
| Befestigungsart | gesteckt, verschraubt, Rüttelsicherung |
Diagnosen
| Statusanzeige LED | Nein |
Installation | Anschluss

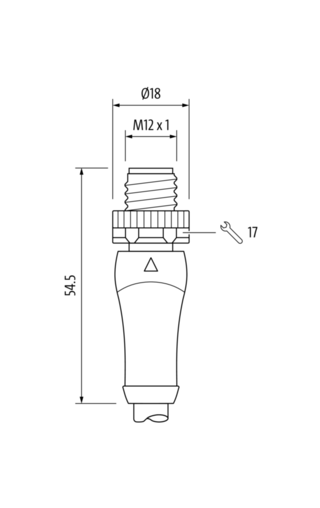

| Schlüsselweite | SW17 |
| Steckzyklen min. | 100 |
Umgebungseigenschaften | Klimatisch
| Zusatzbedingung Temperaturbereich | abhängig von angeschlossener Leitung |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -30 °C |
