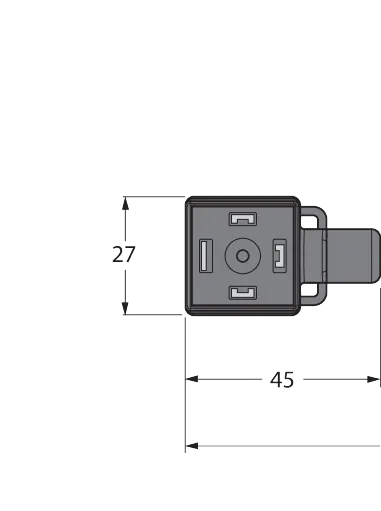

Ventilsteckverbinder Bauform A – Verbindungsleitung
SKU: 6606726 Type: VAS04-K81E-0.6-RSC5T/TXL
Verfügbar3–5 Werktage Lieferzeit
€20,70 / Stück
€24,63 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Ventilstecker, Bauform A, 3-polig + PE
- Bauform nach Norm DIN EN 175301-803
- RoHS-konform
- Schutzart: IP65, IP67, IP68
- ohne Schutzbeschaltung
- M12-Stecker, gerade, 4-polig + PE
- Mantelmaterial: PUR
- Mantelfarbe: schwarz
- schleppkettentauglich
- chemikalien- und ölbeständig
- UV- und ozonbeständig
- flammwidrig
- halogen-, silikon-, PVC- und LABS-frei
- Leitungslänge: 0.6 Meter
Elektrische Eigenschaften bei +20 °C
| Isolationswiderstand | > 1 MΩ/km |
| Isolationswiderstand | ≥ 108 Ω |
| Prüfspannung | 2000 V |
| Strombelastbarkeiten | 4 A |
| Durchgangswiderstand | max. 57 Ω/km |
| Bemessungsspannung | 24 V |
Steckverbinder A
| Schaltzustandsanzeige | LED, gelb/grün |
| Steckverbinder A | Ventilstecker, Bauform A |
| Griffkörper | Kunststoff, TPU, Schwarz/Transluzent |
| Dichtung | Kunststoff, TPU |
| Mechanische Lebensdauer (Relaiskontakte) | > 100 Steckzyklen |
| Polzahl | 3 +PE |
| Schutzbauteil | ohne Schutzbeschaltung |
| Kontaktträger | Kunststoff, PA, Schwarz |
| Verschmutzungsgrad | 3 |
| Kontakte | Metall, CuSn, versilbert |
| Schutzart (IP) | IP67 |
| Schutzart (IP) | IP65 |
| Schutzart (IP) | IP68 |
Allgemein
| Aderisolierung | PP |
| Litzenaufbau | 42 x 0.1 mm |
| Aderfarben | BN, WH, BU, BK, GNYE |
| Leitungsdurchmesser | Ø 5.2 mm ±0.20 |
| Leitungslänge | 0.6 m |
| Aderquerschnitt | 4 x 0.75 mm² |
| Leitungsmantel | PUR, Schwarz |
Mechanische und chemische Eigenschaften
| Biegezyklen | ≥ 3 Mio. |
| Befestigungsschraube | Messing, CuZn, vernickelt |
| Torsionsbeanspruchung | ± 180 °/m |
| Zulässige Verfahrgeschwindigkeit | 3.3 m/s |
| Max. Zugfestigkeit (statisch) | ≤ 50 N/mm² |
| Biegeradius (flexibel) | ≥ 5 x Ø |
| Biegeradius (bewegt) | ≥ 10 x Ø |
| Zulässige Beschleunigung | max. 5 m/s² |
| Umgebungstemperatur | von -40 bis 80 °C |
| Zulässiger Verfahrweg horizontal | 5 m (bei 5 m/s²) |
| Umgebungstemperatur (Schleppkette) | -25…+60 °C |
| Zulässiger Verfahrweg vertikal | 2 m (bei 5 m/s²) |
Steckverbinder B
| Steckverbinder B | Stecker, gerade |
| Polzahl | 4 +PE |
