IO-Link Kommunikationsleitung Verbindungsleitung
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- IO-Link Kommunikationsleitung
- Zum Anschluss von IO-Link Devices
- Device via 3.5 mm Klinkenstecker
- Master via M12 x 1 Stecker
- Leitungslänge 3 m
Funktionsprinzip
Die Kommunikationsleitung IOL-COM/3M verbindet den IO-Link Master mit dem IO-Link Device. Hierzu wird der M12-Stecker mit dem Master und der 3.5 mm Klinkenstecker mit dem Device verbunden. Das IOL-COM/3M dient nicht der Versorgung des angeschlossenen Devices. Über die IO-Link Schnittstelle kann das Device sowohl im IO-Link (IOL) als auch im Standard IO (SIO) Mode betrieben werden. Im SIO Mode werden die Schaltausgänge klassisch genutzt, im IOL Mode wird der digitale Prozesswert seriell übertragen. Die Parametrierung der Devices erfolgt softwareunterstützt über die IO-Link Schnittstelle, bspw. über die gerätespezifische IODD / DTM innerhalb des FDT-Frames PACTware oder steuerungsnah via On-Request Data Objects.
Allgemein
| Aderisolierung | PP |
| Litzenaufbau | 22 |
| Aderfarben | BN, BU, BK |
| Leitungsdurchmesser | Ø 4.3mm |
| Leitungslänge | 3 m |
| Aderquerschnitt | 3 x 0.34 mm² |
| Leitungsmantel | PUR, Schwarz |

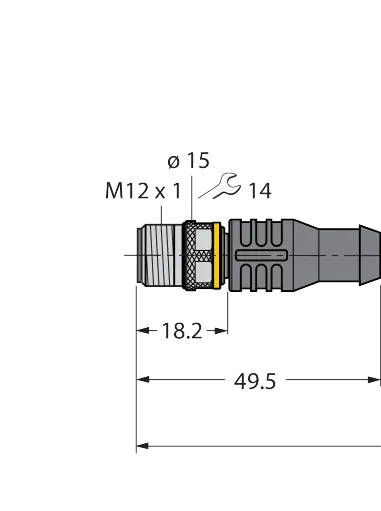

Steckverbinder A
| Steckverbinder A | Stecker, M12x1, gerade |
| Griffkörper | Kunststoff, TPU, Schwarz |
| Überwurfmutter/-schraube | Messing, CuZn, vernickelt |
| Mechanische Lebensdauer (Relaiskontakte) | > 100 Steckzyklen |
| Polzahl | 5 |
| Anzugsdrehmoment | von 0.8 bis 1 Nm |
| Kontaktträger | Kunststoff, TPU, Schwarz |
| Verschmutzungsgrad | 3 |
| Schutzart (IP) | IP67 |
Steckverbinder B
| Steckverbinder B | Stecker, gerade |
| Griffkörper | Kunststoff, PVC, Schwarz |
| Polzahl | 1 |
| Kontaktträger | Kunststoff, Schwarz |
Mechanische und chemische Eigenschaften
| Umgebungstemperatur | von -50 bis 80 °C |
Sonstige
| Umgebungstemperatur | von -50 bis 80 °C |
