Trennschaltverstärker 2-kanalig
SKU: 7560003 Type: IMC-DI-22EX-PNO/24VDC
Verfügbar3–5 Werktage Lieferzeit
€215,70 / Stück
€256,68 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- 2-kanaliger Trennschaltverstärker
- Leitungsüberwachung auf Drahtbruch/Kurzschluss
- PNP-Transistorausgang NO
- Allseitige galvanische Trennung
- Eingang verpolungssicher
- Schutzart IP67
- Anschluss mit M12 Steckverbindern
- ATEX, IECEx, FM TR CU C US,
- Einsatz in Zone 2/22
Halbleiterausgangskreise
| Schaltstrom je Ausgang | ≤ 0.1 A |
| Schaltfrequenz | bis 3000 Hz |
| Ausgangskreise | 2 x Transistor (plusschaltend, kurzschlussfest) |
| Schaltspannung | bis 30 V |
Anzeigen/Bedienelemente
| Betriebsbereitschaft | grün |
| Schaltzustand | gelb |
| Fehlermeldung | rot |
NAMUR Eingang
| Einschaltschwelle | 1.55 mA |
| Kurzschlussstrom | 8.2 mA |
| Eingangswiderstand | 1 kΩ |
| Ausschaltschwelle | 1.75 mA |
| Leerlaufspannung | 8.2 VDC |
| NAMUR | EN 60947-5-6 |
| Leitungswiderstand | ≤ 50 Ω |
Galvanische Trennung
| Zulassung | SIL 2 gem. EXIDA FMEDA |
| Prüfspannung | 2.5 kV RMS |
| Anwendungsbereich | II (1) GD |
| Zündschutzart | [Ex ia] IIC/IIB |
| Zündschutzart | II 3 (1) Ex ec [ia Ga] IIC T4 Gc / Ex tc [ia Da] IIIB |
| Zündschutzart | T96°c Dc |
| Ex-Zulassung gem. Konf.-Bescheinigung | TÜV17 ATEX195767X |
| Wichtiger Hinweis | Für Ex-Applikationen sind die in den entsprechenden Ex-Zertifikaten (ATEX, IECEX, UL etc.) niedergelegten Werte maßgeblich. |
Mechanische Daten
| Elektrischer Anschluss | M12-Flanschanschluss |
| Umgebungstemperatur | von -25 bis 70 °C |
| Gewicht | 166 g |
| Lagertemperatur | von -40 bis 80 °C |
| Anzugsdrehmoment | 3.5 Nm |
| Gehäusewerkstoff | Kunststoff, Polycarbonat/ABS |
| Montageanleitung | Montage auf Montageplatte |
| Schutzart (IP) | IP67 |

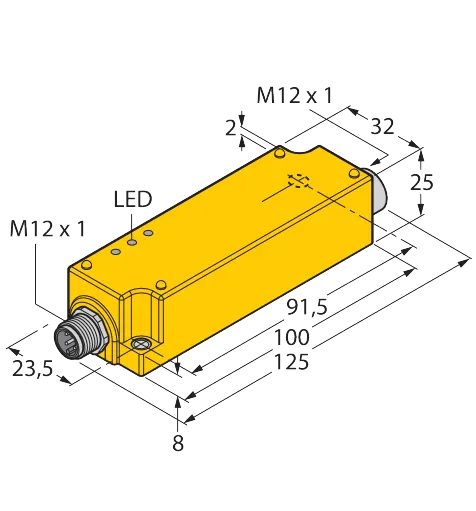

| Abmessung | 100 x 32 x 25 mm |
Allgemein
| Nennspannung | 24 VDC |
| Betriebsspannung | von 20 bis 30 V |
Ausgangskreise
| Spannungsabfall | ≤ 2.5 V |
Sonstige
| Gehäusewerkstoff | Kunststoff |
| Steckertyp | M12 |
