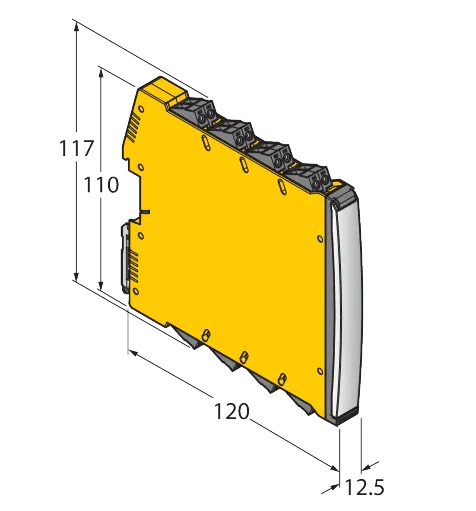

Frequenzmessumformer / Puls-Counter 2-kanalig
SKU: 7580229 Type: IM12-FI01-2SF-2I-C0/24VDC
Verfügbar 3–5 Werktage Lieferzeit
€326,90 / Stück
€389,01 inkl. MwSt.
Eigenschaften
- • Überwachung der Eingangskreise auf Drahtbruch und Kurzschluss
- • Parametrierung via PC
- • Allseitige galvanische Trennung
- • Abziehbare Schraubklemmen
- • ATEX Einsatz in Zone 2, cUL
- • SIL 2
NAMUR Eingang
| Drahtbruchschwelle | ≤ 0.06 mA |
| Einschaltschwelle | 1.75 mA |
| Kurzschlussstrom | 8.2 mA |
| Eingangswiderstand | 1 kΩ |
| Ausschaltschwelle | 1.55 mA |
| Kurzschlussschwelle | ≥ 6.4 mA |
| Leerlaufspannung | 8.2 VDC |
| NAMUR | EN 60947-5-6 |
| Leitungswiderstand | ≤ 50 Ω |
Anzeigen/Bedienelemente
| Betriebsbereitschaft | grün |
| Fehlermeldung | rot |
Allgemein
| Überwachungsbereich/Einstellbereich | 0.0006...1200000 min-1 |
| Nennspannung | 24 VDC |
| Verlustleistung, typisch | ≤ 1.8 W |
| Betriebsspannung UB | von 10 bis 30 VDC |
| Leistungsaufnahme | bis 3 VA |
Galvanische Trennung
| A2A-Versorgungsspannung | 300 V Effektivwert gemäß EN 50178 und EN |
| A2A-Versorgungsspannung | 61010-1 |
| Prüfspannung | 2.5 kV RMS |
| Einsatz in Sicherheitskreisen bis | SIL 2 gemäß IEC 61508 |
| E1,E2-A1A,A2A | 375 V Scheitelwert gemäß EN 60079-11 |
| A1A-Versorgungsspannung | 300 V Effektivwert gemäß EN 50178 und EN |
| A1A-Versorgungsspannung | 61010-1 |
| Wichtiger Hinweis | Für Ex-Applikationen sind die in den entsprechenden Ex-Zertifikaten (ATEX, IECEX, UL etc.) niedergelegten Werte maßgeblich. |
| Wichtiger Hinweis | Wird das Gerät in Applikationen eingesetzt, um |
| Wichtiger Hinweis | funktionale Sicherheit gemäß IEC 61508 zu erreichen, muss das Sicherheitshandbuch herangezogen |
| Wichtiger Hinweis | werden. Angaben im Datenblatt sind für die funktionale Sicherheit nicht gültig. |
Ausgangskreise
| Ausgangsstrom | 2 x Source /Sink |
| Lastwiderstand Stromausgang | ≤ 0.8 kΩ |
Dreidraht-Eingang
| 1-Signal | 5...30 VDC |
| 0-Signal | 0...3VDC |
| Leerlaufspannung | 12 VDC |
Übertragungsverhalten
| Temperaturdrift | ≤ 0.0025 % v.E. / K |
| Referenztemperatur | 23 °C |
Externe Signalquelle
| 0-Signal | 0...3 VDC |
Mechanische Daten
| Einsatzhöhe | bis 2000m über N.N. |
| Verschmutzungsgrad | II |
| Überspannungskategorie | II (EN 61010-1) |
