Sensor Magnetisch, Zylinder, 6,2mm T-Nut, 4,7x29x6,2mm, 10-30V DC, 1x PNP NO, M8-Kabelstecker 3polig 0,3m PUR (Polyurethan), IP67, Kunststoff, LED, Einbau seitlich, Lage der Sensorfläche Geräterandbereich
SKU: MZ070171
Verfügbar3–5 Werktage Lieferzeit
€73,50 / Stück
€87,46 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Für viele Aufgaben in der Automatisierungstechnik ist es erforderlich, die Bewegungsvorgänge in pneumatischen und hydraulischen Zylindern zu erkennen und die Position des Kolbens exakt zu erfassen. Hier werden magnetische Zylindersensoren eingesetzt, die mittels Adaptern oder direkt von außen auf den Zylindern aufgesetzt werden.
Elektrische Eigenschaften
| Verpolungssicher | Ja |
| Schaltfrequenz | 2000 Hz |
| Elektrischer Anschluss | Kabelstecker M8 |
| Kurzschlussfest | Ja |
| Polzahl | 3 |
| Ausführung des Schaltausgangs | PNP |
| Ausführung der Schaltfunktion | Schließer (NO) |
| Spannungsabfall | 3 V |
| Sensorfläche (aktiv) | Randbereich |
| Anzahl der Schaltausgänge | 1 |
| Anzeige | LED-Anzeige |
| Leerlaufstrom | 10 mA |
| Betriebsspannung (DC) | 10 - 30 V |
| Bemessungsschaltstrom | 130 mA |
Weiteres
| IPF Produktgruppe | 223 Pneumatikzylindersensoren (diverse) |
| Verpackungsmaße | 140 x 80 x 10 mm |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
| REACH-konform | Ja |
| RoHS konform | Ja |
| Bruttogewicht | 8 g |
Einbau / Entsorgung
| Entsorgung | WEEE-Nummer gemäß § 6 Abs. 3 ElektroG: 40951076 |
| Einbau | Einbau / Installation darf nur durch eine Elektrofachkraft erfolgen! |
Klassifizierung
| ETIM 8 | EC002544 Magnetischer Näherungsschalter |
Mechanische Eigenschaften
| Höhe | 4.7 mm |
| Breite | 6.2 mm |
| Umgebungstemperatur | von -25 bis 80 °C |
| Lage der Sensorfläche | Geräterandbereich |
| Länge | 29 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Bauform | Quader |
| Werkstoff des Kabelmantels | Kunststoff (PUR) |
| Kabellänge | 0.3 m |
| Montagezugang Zylindernut | seitlich |
| Schutzart (IP) | IP67 |
Sonstige Eigenschaften
| Geeignet für | 6,2mm T-Nut |
| Zylinderbauform | mit T-Nut |
Sonstige
| Bauform | Quader |
| Steckertyp | M8 |
| Schaltausgang | PNP |
Ipf Adb MZ070171(DE)
ipf_adb_MZ070171_de.pdf
Ipf Ukc MZ070171(DE)
ipf_ukc_MZ070171_de.pdf
Ipf Mcd MZ070171(DE)
ipf_mcd_MZ070171_de.pdf
Ipf Cek MZ070171(DE)
ipf_cek_MZ070171_de.pdf
Ipf Ulz Standard M1
ipf_ulz_standard_m1.pdf
Ipf Ccc Standard M1
ipf_ccc_standard_m1.pdf
Ipf Csa Standard M1
ipf_csa_standard_m1.pdf
Ipf Fly Produkte Die Begeistern(DE)
ipf_fly_Produkte die begeistern_de.pdf
Zubehör Magnetisch, Befestigungsschelle, 18x19x19mm, Spannweite 8,3-9,4mm, Kunststoff, für Sensor MZ07, für Zylinder 8rundAM000037
Zubehör Magnetisch, Befestigungsschelle, 20x21x19mm, Spannweite 10,2-11,95mm, Kunststoff, für Sensor MZ07, für Zylinder 10rundAM000038

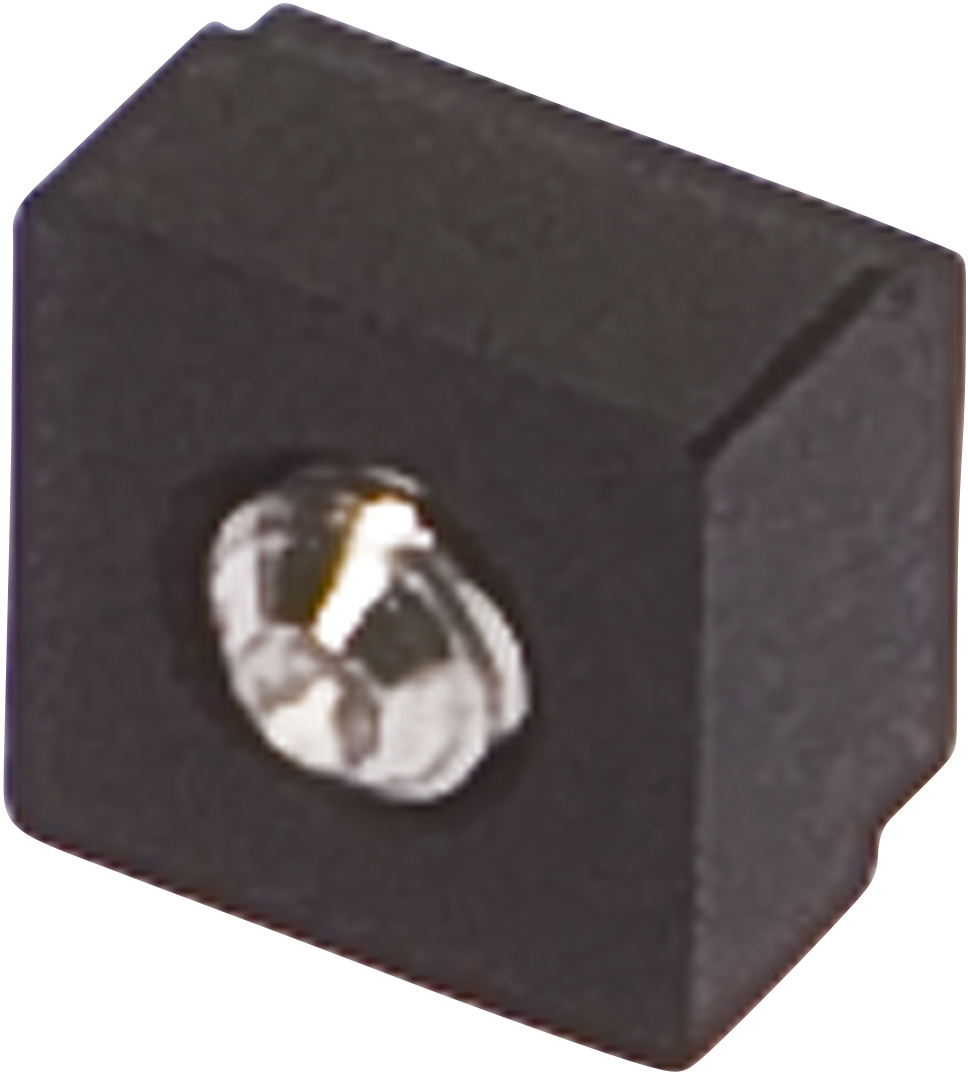

Zubehör Magnetisch, Klemme, 4x6,2x6,2mm, AluminiumAM000076
Zubehör Magnetisch, Kabelclip, Kunststoff, Verpackungseinheit 10 StückAM000087

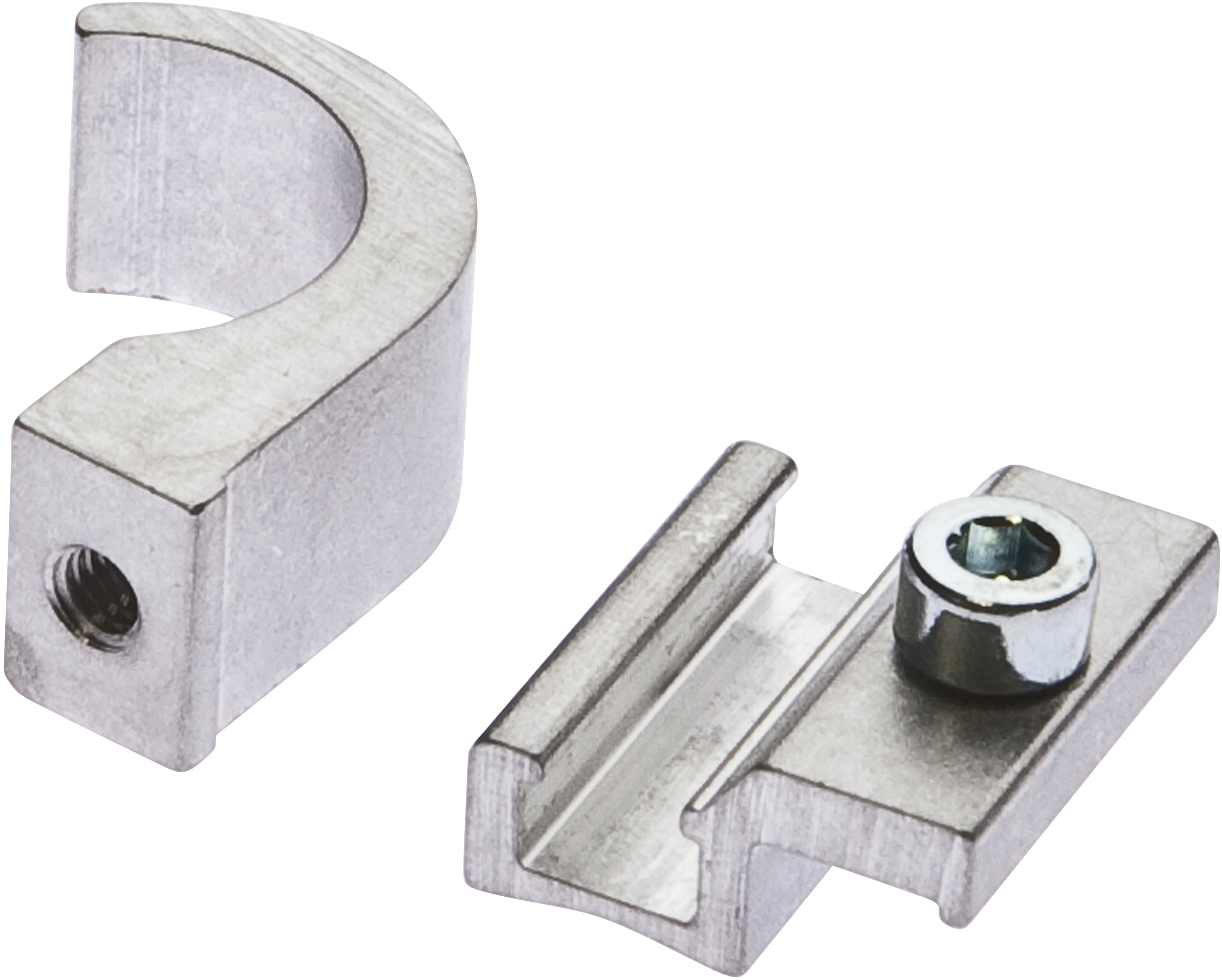

Zubehör Magnetisch, für Sensor MZ07, für Zylinder Bosch Profilrohr, SchraubbefestigungAM98A882
