Magnetfeldsensor – für Pneumatikzylinder

Name: Magnetfeldsensor – für Pneumatikzylinder
Brand: Turck
SKU: 10560
Price: 52.4 EUR
Availability: InStock

SKU: 10560 Type: BIM-IKT-Y1X

Verfügbar 3–5 Werktage Lieferzeit

€52,40 / Stück

€62,36 inkl. MwSt.

Datenblatt

Eigenschaften

• quaderförmig, Höhe 17 mm
• Metall, GD‐Zn
• magnet‐induktiver Sensor
• DC 2‐Draht, nom. 8,2 VDC
• Ausgang gemäß EN 60947‐5‐6 (NAMUR)
• Kabelanschluss
• ATEX Kategorie II 2 G, Ex Zone 1
• ATEX Kategorie II 1 D, Ex Zone 20
• SIL2 (Low Demand Mode) gemäß IEC 61508, PL c gemäß ISO 13849-1 bei HFT0
• SIL3 (All Demand Mode) gemäß IEC 61508, PL e gemäß ISO 13849-1 bei redundantem Aufbau HFT1

Funktionsprinzip

Magnetfeld-Sensoren werden durch Magnetfelder betätigt und insbesondere zur Erfassung der Kolbenposition in Pneumatikzylindern eingesetzt. Da Magnetfelder nichtmagnetisierbare Metalle durchdringen können, ist es möglich, mit dem Sensor einen am Kolben angebrachten Dauermagneten durch die AluminiumZylinderwand hindurch zu detektieren.

Montage auf folgende Profile

Schaltzustandsanzeige	LED, gelb
Zylinderbauform	F # #

Elektrische Daten

Schaltfrequenz	1 kHz
Kennzeichnung des Gerätes	EX II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia IIIC T135 °C Da
Kennzeichnung des Gerätes	(max. U = 20 V, I = 60 mA, P = 200 mW)
Kennzeichnung des Gerätes	i i i
Stromaufnahme betätigt	≥ 2.1 mA
Ausgangsfunktion	Zweidraht, NAMUR
Zulassung gemäß	KEMA 02 ATEX 1090X
Stromaufnahme unbetätigt	≤ 1.2 mA
Spannung	nom. 8.2 VDC

Mechanische Daten

Material aktive Fläche	Kunststoff, PA12-GF30
Elektrischer Anschluss	Kabel
Kabelqualität	Ø 5.2 mm, Blau, Lif9YYW, PVC, 2 m
Bauform	Quader, IKT
Adernquerschnitt	2 x 0.25 mm2
Gehäusewerkstoff	Metall, GD-Zn

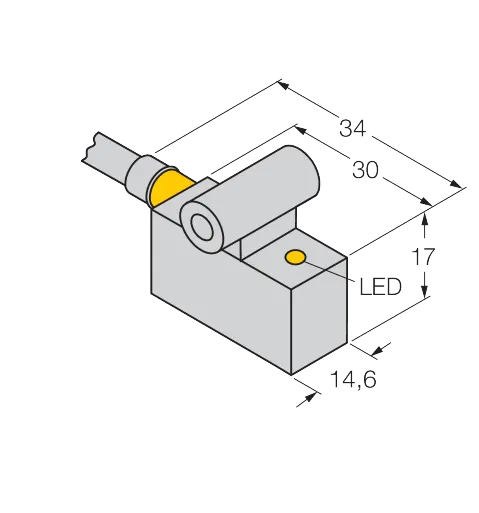

Abmessung	30 x 14.6 x 17 mm

Umgebungsbedingungen

Schwingungsfestigkeit	55 Hz (1 mm)
MTTF	6198 Jahre nach SN 29500 (Ed. 99) 40
MTTF	°C
Umgebungstemperatur	von -25 bis 70 °C
Schockfestigkeit	30 g (11 ms)
Schutzart (IP)	IP67
