TurckMagnetfeldsensor – für Pneumatikzylinder – Bild 1
Turck

Magnetfeldsensor – für Pneumatikzylinder

SKU: 13471 Type: BIM-IKM-AZ3X2-B3131
Verfügbar3–5 Werktage Lieferzeit
€129,10 / Stück
€153,63 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen
Datenblatt

Eigenschaften

  • quaderförmig, Höhe 34 mm
  • Metall, GD‐Zn
  • magnet‐induktiver Sensor
  • AC 2‐Draht, 20…250 VAC
  • Schließer
  • Steckverbinder, 1/2“

Funktionsprinzip

Magnetfeld-Sensoren werden durch Magnetfelder betätigt und insbesondere zur Erfassung der Kolbenposition in Pneumatikzylindern eingesetzt. Da Magnetfelder nichtmagnetisierbare Metalle durchdringen können, ist es möglich, mit dem Sensor einen am Kolben angebrachten Dauermagneten durch die AluminiumZylinderwand hindurch zu detektieren.

Montage auf folgende Profile

SchaltzustandsanzeigeLED, rot
BetriebsspannungsanzeigeLED, grün
ZylinderbauformF # #

Elektrische Daten

Schaltfrequenz0.02 kHz
AC Bemessungsbetriebsstrom≤ 500 mA
Isolationsprüfspannung1.5 kV
Betriebsspannung20…250 VAC
Frequenzab 50 Hz
Spannungsfall bei Ie≤ 6 V
AusgangsfunktionZweidraht, Schließer
kleinster Betriebsstrom≥ 5 mA
Reststrom≤ 1.7 mA

Mechanische Daten

Material aktive FlächeKunststoff, PA12-GF30
Elektrischer AnschlussSteckverbinder, 1/2''
BauformQuader, IKM
GehäusewerkstoffMetall, GD-Zn

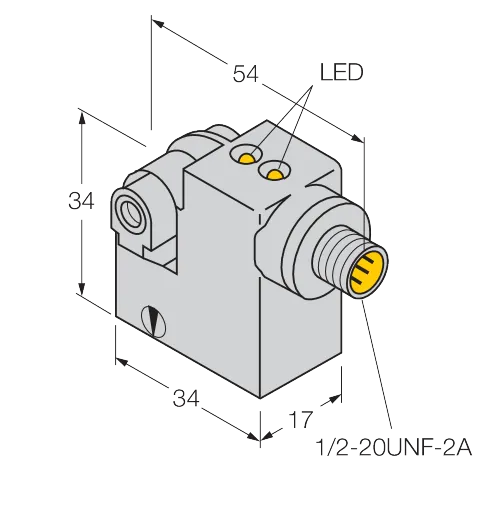

Abmessung34 x 17 x 34 mm

Umgebungsbedingungen

Schwingungsfestigkeit55 Hz (1 mm)
MTTF2283 Jahre nach SN 29500 (Ed. 99) 40
MTTF°C
Umgebungstemperaturvon -25 bis 70 °C
Schockfestigkeit30 g (11 ms)
Schutzart (IP)IP67

Allgemeine Daten

Temperaturdrift≤ 0.1 mm
Überfahrgeschwindigkeit≤ 1 m/s
Hysterese≤ 1 mm
Wiederholpräzision≤ ± 0.1 mm

Sonstige

BauformQuader
Steckertyp1/2"
SchaltausgangSchließer/Öffner
13471(DE)
EDB_13471_ger_de.pdf
13471(EN)
EDB_13471_gbr_en.pdf
