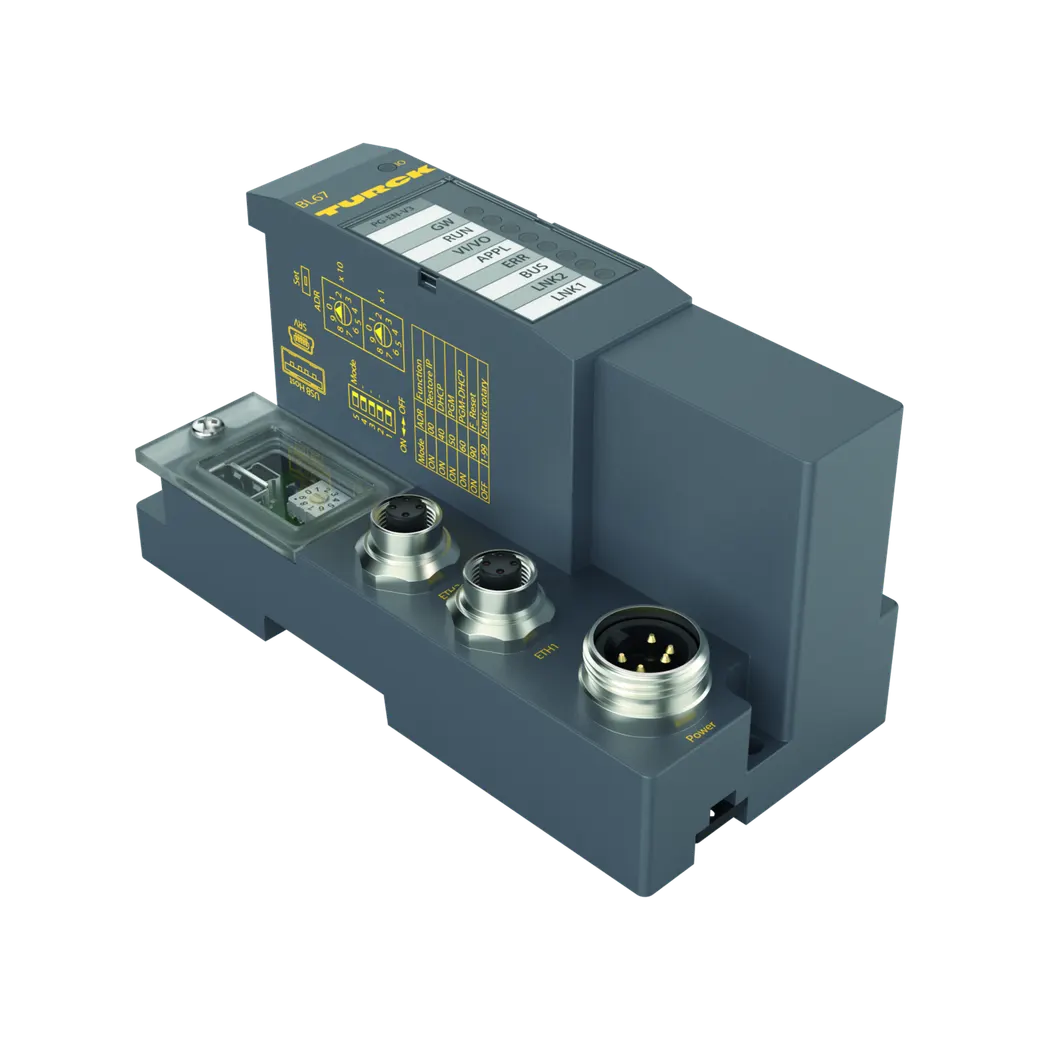

CODESYS 3 Programmierbares Gateway für das BL67 I/O-System Multiprotokoll Ethernet-Gateway für PROFINET, EtherNet/IP und Modbus TCP mit WebVisu Lizenz
SKU: 100000041 Type: BL67-PG-EN-V3-WV
Verfügbar3–5 Werktage Lieferzeit
€679,00 / Stück
€808,01 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- CODESYS V3 PLC Runtime
- CODESYS WebVisu Lizenz
- CODESYS OPC-UA Server / Client
- IIoT-Gateway für die Turck Cloud
- PROFINET Device
- EtherNet/IP™ Device
- Modbus TCP Master / Slave
- Schutzart IP67
- LEDs zur Anzeige von PLC Status, Versorgungsspannung, Sammel- und Busfehlern
- 2x M12 Ethernet, 4-pol. D-kodiert
- Switched oder Dual-MAC-Mode
- 10 Mbps / 100 Mbps
- 5-poliger 7/8“-Steckverbinder zur Spannungsversorgung
Funktionsprinzip
Die programmierbaren BL67 Gateways können als eigenständige SPS oder im Netzwerkverbund als dezentrale SPS zur schnellen Signalvorverarbeitung eingesetzt werden. BL67 Gateways stellen den Kopf einer BL67-Station dar. Die BL67-Elektronikmodule kommunizieren über den internen Modulbus mit dem Gateway und können unabhängig vom Feldbusprotokoll projektiert werden.
Programmierung CODESYS V3
| Programmierschnittstelle | Ethernet, USB |
| Webserver | 192.168.1.254 (Default) |
| Ausgabedaten | 4 kByte |
| Remanentspeicher | 16 kByte |
| Lagerung | 512 kByte |
| Eingangsdaten | 4 kByte |
| Freigegeben für CODESYS Version | V 3.5.8.10 |
| Applikationstasks | 5 |
| Programmspeicher | 1024 kByte |
| Zykluszeit | < 1ms für 1000 AWL- Befehle (ohne E/A-Zyklus) |
| Prozessor | ARM, 32 Bit |
| Programmiersprachen | IEC 61131-3 (AWL, KOP, FUP, AS, ST) |
| Echtzeituhr | ja |
| Serviceschnittstelle | Ethernet, Mini USB |
Funktionseinschränkung Betriebstemperatur
| Hutschienenmontage | Ja, Achtung: Position ist nicht mittig |
| > 55 °C in ruhender Umgebungsluft | Derating: Max. Feldversorgungsstrom = 5 A |
| MTTF | 116 Jahre nach SN 29500 (Ed. 99) 20 °C |
| Relative Luftfeuchte | 15…95 % (innen), Level RH-2, keine Kondensation |
| Relative Luftfeuchte | (bei 45 °C Lagerung) |
| - bis 5 g (bei 10 bis 150 Hz) | Bei Montage auf Tragschiene ungelocht nach EN |
| - bis 5 g (bei 10 bis 150 Hz) | 60715, mit Endwinkeln |
| Im Lieferumfang | 1 x Abschlussplatte BL67 |
| Direktmontage | zwei Montagelöcher, Ø 6 mm |
| Schockprüfung | gemäß IEC 60068-2-27 |
| Schwingungsprüfung | gemäß EN 61131 |
| Kippfallen und Umstürzen | gemäß IEC 68-2-31 und freier Fall nach IEC 68-2-32 |
| Lagertemperatur | von -40 bis 85 °C |
| > 55 °C in bewegter Luft (Ventilation) | Derating: Max. Feldversorgungsstrom = 5 A |
| - bis 20 g (bei 10 bis 150 Hz) | Bei Festmontage auf Trägerplatte oder Maschinenkörper. Dabei min. jedes zweite Modul mit je zwei |
| - bis 20 g (bei 10 bis 150 Hz) | Schrauben befestigen |
| Elektromagnetische Verträglichkeit (EMV) | gemäß EN 61131-2 |
| Schutzart (IP) | IP67 |
Allgemein
| Nennstrom aus Modulbus | ≤ 100 mA |
| Feldversorgung | 24 VDC |
| Zulässiger Bereich | 18...30 VDC |
| Systemversorgung | 24 VDC / 5 VDC |
| Adressierung Feldbus | Drehschalter, PGM, DHCP |
| Max. Systemversorgungsstrom | 1.2 A |
| Max. Feldversorgungsstrom | 10 A |
| max. Laststrom Io | 10 A |
| Übertragungsrate Feldbus | 10/100 Mbit/s, Halb-/Voll-Duplex, Auto Negotiation, |
| Übertragungsrate Feldbus | Auto Crossing |
| max. Sensorversorgung I sens | 4 A elektronisch kurzschlussbegrenzt |
| Versorgungsspannung | 24 VDC |
| Anschlusstechnik Feldbus | 2 x M12, 4-polig, D-codiert |
| Anschlusstechnik Spannungsversorgung | 7/8″, 5-polig |
Modbus TCP
| Adressierung | Static IP, DHCP |
| Anzahl Eingangsdaten (PAE) | max. 1024 Register |
| Unterstützte Function Codes | FC1, FC2, FC3, FC4, FC5, FC6, FC15, FC16, FC23 |
| Output Register Startadresse | 0 (0x0000 hex) |
| Input Register Startadresse | 0 (0x0000 hex) |
| Anzahl Ausgangsdaten (PAA) | max. 1024 Register |
EtherNet/IP™
| Adressierung | gemäß EtherNet/IP-Spezifikation |
| Anzahl Eingangsdaten (PAE) | 248 INT |
| Anzahl Ausgangsdaten (PAA) | 248 INT |
| Device Level Ring (DLR) | nicht unterstützt |
PROFINET
| Adressierung | DCP |
| Diagnosen | gemäß PROFINET Alarm Handling |
| Anzahl Eingangsdaten (PAE) | max. 512 BYTE |
| Topologie Erkennung | unterstützt |
| Umgebungstemperatur | von -25 bis 70 °C |
| Abmessungen (L x B x H) | 74 x 145 x 77.5 mm |
| MinCycleTime | 1 ms |
| Automatische Adressierung | unterstützt |
| Anzahl Ausgangsdaten (PAA) | max. 512 BYTE |
| Media Redundancy Protocol (MRP) | nicht unterstützt |
| Konformitätsklasse | B (RT) |
