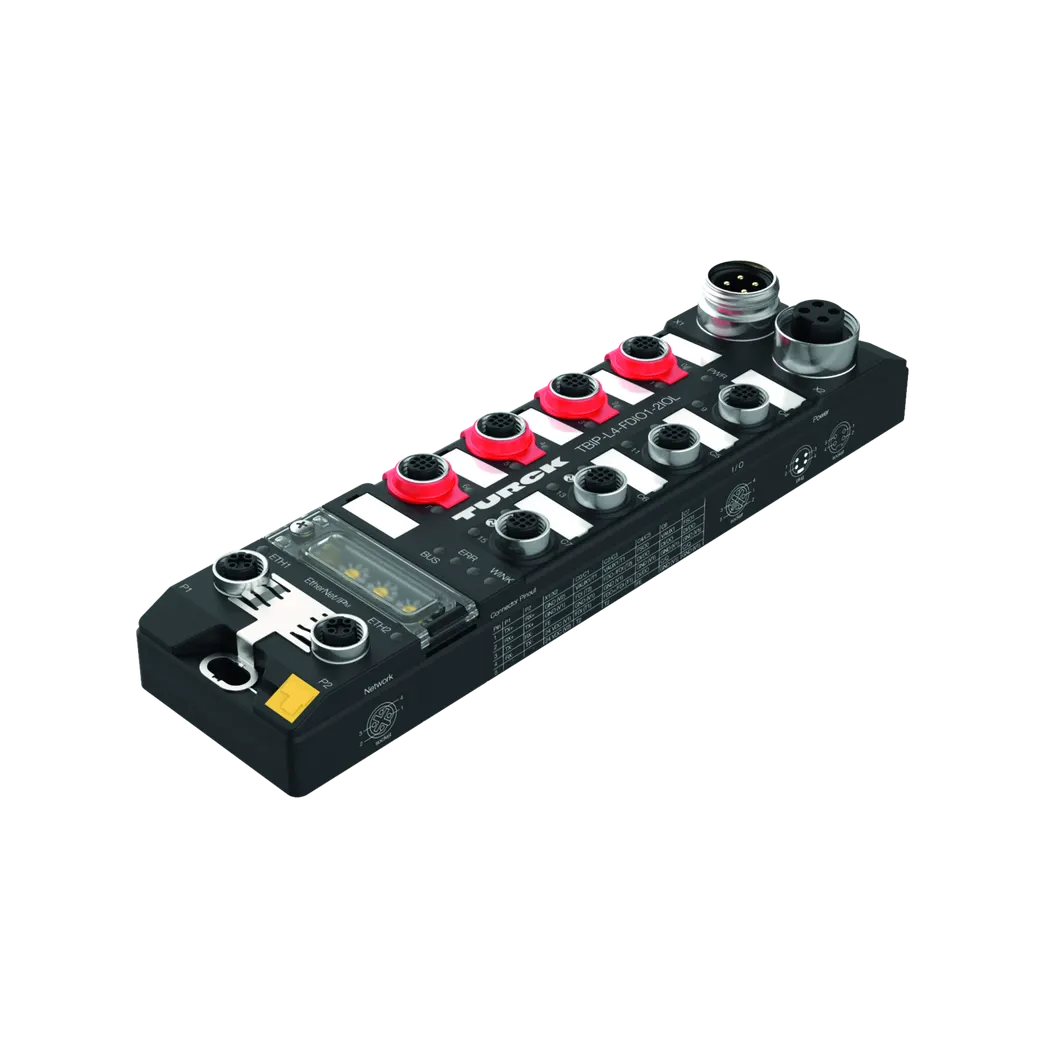

Blockmodul für EtherNet/IP und CIP-Safety sichere digitale Ein- und Ausgänge, standard universelle digitale Kanäle, IO-Link Master Ports

Name: Blockmodul für EtherNet/IP und CIP-Safety sichere digitale Ein- und Ausgänge, standard universelle digitale Kanäle, IO-Link Master Ports
Brand: Turck
SKU: 100000360
Price: 858 EUR
Availability: InStock

SKU: 100000360 Type: TBIP-L4-FDIO1-2IOL

Verfügbar3–5 Werktage Lieferzeit

€858,00 / Stück

€1.021,02 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

EtherNet/IP Device
Integrierter Ethernet Switch
10 Mbps / 100 Mbps supported
2x M12, 4-pol, D-coded, Ethernet-Feldbusverbindung
Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
Vollvergossene Modulelektronik
Schutzart IP65/IP67/IP69K
4-polige 7/8’’ Steckverbinder zur Spannungsversorgung
ATEX Zone 2/22
CCC-Ex
Zwei sichere digitale SIL3-Eingänge
Zwei sichere digitale SIL3-Kanäle als FDI oder FDO (PP, PM)
Vier sichere digitale SIL3 FDI-Kanäle
Zwei IO-Link Master V1.1 Steckplätze Abbildung 1

Allgemeine Information

Montage	2 Befestigungslöcher Ø 6,3 mm
Montage	Das Datenblatt dient als Vorabinformation. Verbindliche Werte finden Sie im zugehörigen Produkthandbuch. Insofern kann für die Inhalte dieses Datenblattes keine Haftung für Vollständigkeit und Richtigkeit
Montage	übernommen werden.
Montage	Spannungsversorgung 7/8″
Montage	Hinweis
Montage	Versogungsleitung (Beispiel):
Montage	RKM43-1-RSM43
Montage	Ident-Nr. 6914312
Halogenfrei	ja
ETH1 / ETH2NSMS	grün an Ethernet Link (100 MBit/s)
ETH1 / ETH2NSMS	blinkend Ethernet Kommunikation (100 MBit/s)
ETH1 / ETH2NSMS	aus Kein Ethernet Linkgrün an Aktive Verbindung zu einem Master
ETH1 / ETH2NSMS	blinkend Verbindung ist aufgebaut, aber
ETH1 / ETH2NSMS	nicht vollständig abgeschlossen
ETH1 / ETH2NSMS	rot an Kommunikationsfehler
ETH1 / ETH2NSMS	blinkend Eine oder mehrere I/O Verbindungen
ETH1 / ETH2NSMS	sind im Time-out-Status.
ETH1 / ETH2NSMS	rot/grün alternierend Selbsttest oder Konfiguration fehlerhaftgrün an Keine Diagnose vorhanden
ETH1 / ETH2NSMS	grün blinkt Bei Nutzung als Stand-AloneGerät: Gerät ist im Schutzbetrieb,
ETH1 / ETH2NSMS	ein EtherNet/IP™-Client greift auf
ETH1 / ETH2NSMS	die Standard-I/Os zu.
ETH1 / ETH2NSMS	rot an Kritischer Fehler
ETH1 / ETH2NSMS	rot blinkt Behebbarer Fehler
ETH1 / ETH2NSMS	grün/ blinken abwechselnd Selbsttest oder Konfiguration fehlerhaft
ETH1 / ETH2NSMS	rot
Umgebungstemperatur	von -40 bis 70 °C
Material Steckverbinder	Messing vernickelt
Material Schraube	303 Edelstahl
Abmessungen (L x B x H)	60.4 x 230.5 x 38.8 mm
Gehäusefarbe	schwarz
Lagertemperatur	von -40 bis 85 °C
PWR	grün an Versorgung V OK
PWR	1
PWR	aus Versorgung V fehlt oder Unterspannung V
PWR	1 1
Fensterwerkstoff	Lexan
Einsatzhöhe	max. 5000 m
LED	Farbe Status Beschreibung
Gehäusewerkstoff	PA6-GF30
Material Label	Polycarbonat
Schutzart (IP)	IP67
Schutzart (IP)	IP69K
Schutzart (IP)	IP65

LED Status I/O

12, 14 (IO-Link Port 1 & 2) SIO-Mode	grün an Digitales Eingangssignal liegt an
12, 14 (IO-Link Port 1 & 2) SIO-Mode	aus Kein Eingangssignal
0 ... 3	grün an Kanal aktiv
0 ... 3	blinkend Selbsttest
0 ... 3	rot an Diskrepanz
0 ... 3	blinkend Querschluss
4 ... 7	grün an Kanal aktiv
4 ... 7	blinkend Selbsttest (nur Eingang)
4 ... 7	rot an Diskrepanz, Überlast (nur Ausgang)
4 ... 7	blinkend Querschluss
8 ... 11	grün an Kanal aktiv
8 ... 11	rot an Überlast (nur Ausgang)
8 ... 11	blinkend Überlast der Versorgung
8 ... 11	grün/rot alternierend Kanal aktiv und Überlast der Versorgung (nur Eingang)
13, 15	grün an Digitaler Ein- bzw. Ausgang aktiv
13, 15	rot an Ausgang aktiv mit Überlast/Kurzschluss
13, 15	blinkend Überlast der Versorgung
13, 15	aus Ein- bzw. Ausgang inaktiv

Sicherheitsausgänge (OSSDs)

Aktuatorversorgung	Versorgung V AUX1 /T1 max. 2 A
Aktuatorversorgung	Derating gemäß Abbildung 1 beachten
Aktuatorversorgung	C4, C5: FSO0 max. 2A; 500mA pro Ausgang
Aktuatorversorgung	C6: V AUX1 max. 2 A
Aktuatorversorgung	C7: FSO1 max. 2 A
Ausgangsstrom pro Kanal	0.5 A, kurzschlussfest,
Ausgangsstrom pro Kanal	max. 2 A (ohmsch)/ 1 A (induktiv) über alle
Ausgangsstrom pro Kanal	std.Ausgänge
Ausgangspegel im Aus-Zustand	< 5 V
Testpuls, typisch	< 1 mA
Testpuls, typisch	passend für Eingänge nach EN 61131-2 Typ 1
Testpuls, typisch	0.5 ms
Sensorversorgung	C4, C5: FSO0 max. 2A; 500mA pro Eingang
Sensorversorgung	C6: V AUX1 max. 2 A
Sensorversorgung	C7: FSO1 max. 2 A
Eingangsverzögerung	2.5 ms
Testpuls, maximal	1.25 ms
Max. Ausgangsstrom	2 A (ohmsch)
Max. Ausgangsstrom	1 A (induktiv)
Zusatzinformationen	Die Last muss über mechanische oder elektrische
Zusatzinformationen	Trägheit verfügen, um die
Zusatzinformationen	Testpulse zu tolerieren.
Zusatzinformationen	Bei Konfiguration als PPM-schaltender Ausgang ist
Zusatzinformationen	der Minuspol der Last an den M-Anschluss des entsprechenden Ausgangs zu verdrahten (Pin 2).
Abstand zwischen 2 Testpulsen, minimum	500 ms
Abstand zwischen 2 Testpulsen, minimum	250 ms
Anschlusstechnik Eingänge	M12, 5-polig
Anschlusstechnik Ausgang	M12, 5-polig

System Daten

Webserver	integriert
Übertragungsrate Feldbus	10/100 Mbit/s
Serviceschnittstelle	Ethernet via P1 or P2
Anschlusstechnik Feldbus	2 x M12, 4-polig, D-codiert

IO-Link

Übertragungsrate	4,8 kBit/s (COM 1) / 38,4 kBit/s (COM 2) / 230 kBit/
Übertragungsrate	s (COM 3)
Kanalanzahl	2
IO-Link Porttyp	Class A & Class B
Frametyp	Unterstützt alle spezifizierten Frametypen
Unterstützte Devices	max. 32 Byte In / 32 Byte Out pro Port
Spannungsversorgung	Versorgung V AUX1 max. 2 A
Spannungsversorgung	Derating gemäß Abbildung 1 beachten
IO-Link Spezifikation	V 1.1

EtherNet/IP™

Adressierung	gemäß EtherNet/IP-Spezifikation
Quick Connect (QC)	( Wird gemäß den ODVA-Spezifikationen nicht unterstützt)
Class 1 Verbindungen (CIP)	3 CIP
Device Level Ring (DLR)	unterstützt

Sicherheitsgerichtete Eingänge OSSD

max. tolerierte Testpulsbreite	1 ms
Signalspannung Low-Pegel	EN 61131-2 Typ 1 (< 5 V; < 0,5 mA)
max. OSSD-Versorgung pro Kanal	2 A per C0, C1, C2, C3,
max. OSSD-Versorgung pro Kanal	1.5 A @ 70° C
max. OSSD-Versorgung pro Kanal	Derating gemäß Abbildung 1 beachten
Signalspannung High-Pegel	EN 61131-2 Typ 1 (> 15 V; > 2 mA)
Abstand zwischen 2 Testpulsen, minimum	20 ms @ 1 ms Testpulsbreite
Abstand zwischen 2 Testpulsen, minimum	15 ms @ 0,5 ms Testpulsbreite

Spannungsversorgung

Zulässiger Bereich	20,4 ... 28,8 VDC
Verlustleistung, typisch	≤ 5 W
Potenzialtrennung	galvanische Trennung von V1- und V2-Spannungsgruppe
Potenzialtrennung	Spannungsfest bis 500 VDC
Versorgungsspannung	24 VDC
Anschlusstechnik Spannungsversorgung	7/8″, 4-polig

Sicherheitskenndaten

PL gemäß EN ISO 13849-1	Level e
Kategorie gemäß ISO 13849-1:2008	4
Gebrauchsdauer	20 Jahre (EN ISO 13849-1)
SIL gemäß IEC 61508	3

Sicherheitsgerichtete Eingänge potentialfrei / antivalent

Testpuls, typisch	0.6 ms
Sensorversorgung	Versorgung V AUX1 /T1 max. 2 A
Sensorversorgung	Derating gemäß Abbildung 1 beachten
Testpuls, maximal	0.8 ms
Zusatzinformationen	keine Verbindung zu Fremdpotenzial erlaubt
Max. Leitungslänge	bis 1 m
max. Schleifenwiderstand	< 150 Ω
Abstand zwischen 2 Testpulsen, minimum	900 ms

Norm-/Richtlinienkonformität

Richtlinie	2006/42/EG Maschinenrichtlinie
Richtlinie	2014/30/EU EMV-Richtlinie
Richtlinie	2014/35/EU Niederspannungsrichtlinie
Schockprüfung	gemäß EN 60068-2-27
Zulassungen und Zertifikate	CEUKCAATEX Zone 2/22
Zulassungen und Zertifikate	CCC-Ex
Zulassungen und Zertifikate	FCC statement,
Zulassungen und Zertifikate	UV-beständig nach DIN EN ISO 4892-2A (2013)
Schwingungsprüfung	gemäß EN 60068-2-6
Schwingungsprüfung	Beschleunigung bis 20 g
UL Zertifikat	cULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ.
Kippfallen und Umstürzen	gemäß IEC 60068-2-31/IEC 60068-2-32
Hinweis zu ATEX/IECEx	Die Kurzbetriebsanleitung mit Hinweisen zum Einsatz in Ex-Bereichen ist zu berücksichtigen.
Elektromagnetische Verträglichkeit (EMV)	gemäß EN 61131-2
