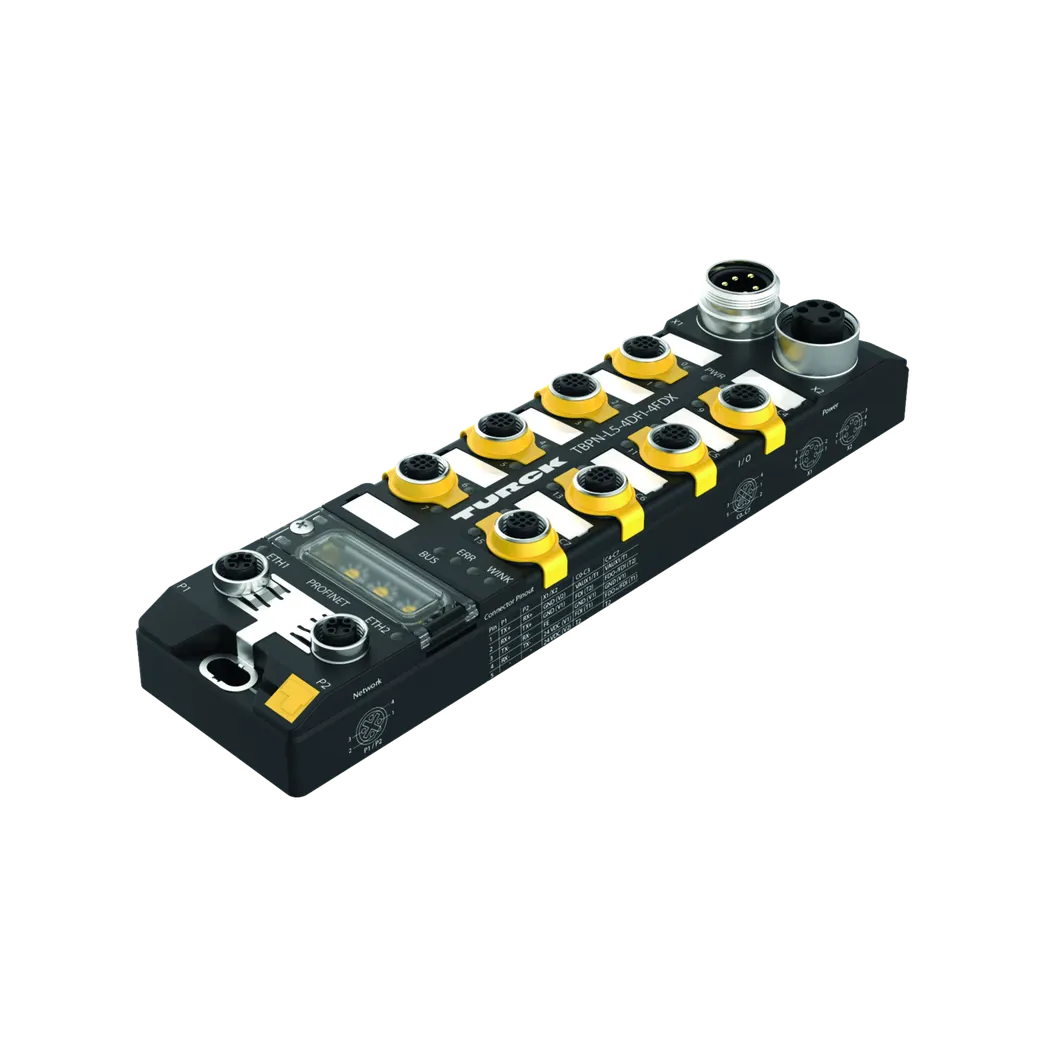

Blockmodul für PROFIsafe / PROFINET Block-I/O-Modul sichere digitale Ein- und Ausgänge

Name: Blockmodul für PROFIsafe / PROFINET Block-I/O-Modul sichere digitale Ein- und Ausgänge
Brand: Turck
SKU: 100001826
Price: 913 EUR
Availability: InStock

SKU: 100001826 Type: TBPN-L5-4FDI-4FDX

Verfügbar3–5 Werktage Lieferzeit

€913,00 / Stück

€1.086,47 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

PROFINET Device
Integrierter Ethernet Switch
100 Mbps supported
2x M12, 4-pol, D-kodiert, Ethernet-Feldbusverbindung
Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
Vollvergossene Modulelektronik
Schutzart IP65/IP67/IP69K
5-polige 7/8’’ Steckverbinder zur Spannungsversorgung
ATEX Zone 2/22
CCC-Ex
Vier sichere digitale SIL3-Eingänge
Vier sichere konfigurierbare digitale Einoder Ausgänge SIL3 Abbildung 1

Allgemeine Information

Montage	2 Befestigungslöcher Ø 6,3 mm
Montage	Das Datenblatt dient als Vorabinformation. Verbindliche Werte finden Sie im zugehörigen Produkthandbuch. Insofern kann für die Inhalte dieses Datenblattes keine Haftung für Vollständigkeit und Richtigkeit
Montage	übernommen werden.
ERR	grün an Keine Diagnose vorhanden
ERR	rot an Eine Diagnose liegt an
Halogenfrei	ja
Umgebungstemperatur	von -40 bis 70 °C
Material Steckverbinder	Messing vernickelt
Material Schraube	303 Edelstahl
Abmessungen (L x B x H)	60.4 x 230.5 x 38.8 mm
Gehäusefarbe	schwarz
ETH1 / ETH2	grün an Ethernet Link (100 MBit/s)
ETH1 / ETH2	blinkend Ethernet Kommunikation (100 MBit/s)
ETH1 / ETH2	aus Kein Ethernet Link
Lagertemperatur	von -40 bis 85 °C
PWR	grün an Versorgung V OK
PWR	1
PWR	aus Versorgung V fehlt oder liegt unterhalb der definierten Schwelle (18V)
Fensterwerkstoff	Lexan
Einsatzhöhe	max. 5000 m
LED	Farbe Status Beschreibung
Gehäusewerkstoff	PA6-GF30
Material Label	Polycarbonat
BUS	grün an Aktive Verbindung zu einem Master
BUS	blinkend Betriebsbereit
BUS	rot an IP-Adressen Konflikt oder Restore Mode oder Modbus Timeout
BUS	blinkend Blink/Wink Kommando aktiv
BUS	rot/grün alternierend Autonegotiation und/oder Warten auf DHCP-/Boot-P-Adressierung
Schutzart (IP)	IP67
Schutzart (IP)	IP69K
Schutzart (IP)	IP65

Sicherheitsausgänge (OSSDs)

Aktuatorversorgung	Versorgung V AUX1 /T1 max. 2 A
Aktuatorversorgung	Derating gemäß Abbildung 1 beachten
Ausgangspegel im Aus-Zustand	< 5 V
Testpuls, typisch	< 1 mA
Testpuls, typisch	passend für Eingänge nach EN 61131-2 Typ 1
Testpuls, typisch	0.5 ms
Eingangsverzögerung	2.5 ms
Testpuls, maximal	1.25 ms
Max. Ausgangsstrom	2 A (ohmsch)
Max. Ausgangsstrom	1 A (induktiv)
Zusatzinformationen	Die Last muss über mechanische oder elektrische
Zusatzinformationen	Trägheit verfügen, um die
Zusatzinformationen	Testpulse zu tolerieren.
Zusatzinformationen	Bei Konfiguration als PPM-schaltender Ausgang ist
Zusatzinformationen	der Minuspol der Last an den M-Anschluss des entsprechenden Ausgangs zu verdrahten (Pin 2).
Abstand zwischen 2 Testpulsen, minimum	500 ms
Abstand zwischen 2 Testpulsen, minimum	250 ms
Anschlusstechnik Eingänge	M12, 5-polig
Anschlusstechnik Ausgang	M12, 5-polig

LED Status I/O

0 ... 7	grün an Kanal aktiv
0 ... 7	blinkend Selbsttest
0 ... 7	rot an Diskrepanz
0 ... 7	blinkend Querschluss
8 ... 15	grün an Kanal aktiv
8 ... 15	blinkend Selbsttest (nur Eingang)
8 ... 15	rot an Diskrepanz, Überlast (nur Ausgang)
8 ... 15	blinkend Querschluss

System Daten

Webserver	default: 192.168.1.254
Übertragungsrate Feldbus	100 Mbit/s
Serviceschnittstelle	Ethernet via P1 oder P2
Anschlusstechnik Feldbus	2 x M12, 4-polig, D-codiert

PROFINET

Adressierung	DCP
Diagnosen	gemäß PROFINET Alarm Handling
Topologie Erkennung	unterstützt
MinCycleTime	1 ms
Automatische Adressierung	unterstützt
Media Redundancy Protocol (MRP)	unterstützt
Konformitätsklasse	B (RT)

Sicherheitsgerichtete Eingänge OSSD

max. tolerierte Testpulsbreite	1 ms
Signalspannung Low-Pegel	EN 61131-2 Typ 1 (< 5 V; < 0,5 mA)
max. OSSD-Versorgung pro Kanal	2 A per C0 bis C7,
max. OSSD-Versorgung pro Kanal	1.5 A @ 70° C
max. OSSD-Versorgung pro Kanal	Derating gemäß Abbildung 1 beachten
Signalspannung High-Pegel	EN 61131-2 Typ 1 (> 15 V; > 2 mA)
Abstand zwischen 2 Testpulsen, minimum	20 ms @ 1 ms Testpulsbreite
Abstand zwischen 2 Testpulsen, minimum	15 ms @ 0,5 ms Testpulsbreite

Spannungsversorgung

Zulässiger Bereich	20,4 ... 28,8 VDC
Verlustleistung, typisch	≤ 5 W
Potenzialtrennung	galvanische Trennung von V1- und V2-Spannungsgruppe
Potenzialtrennung	Spannungsfest bis 500 VDC
Versorgungsspannung	24 VDC
Anschlusstechnik Spannungsversorgung	7/8″, 5-polig

Sicherheitskenndaten

PL gemäß EN ISO 13849-1	Level e
Kategorie gemäß ISO 13849-1:2008	4
Gebrauchsdauer	20 Jahre (EN ISO 13849-1)
SIL gemäß IEC 61508	3

Sicherheitsgerichtete Eingänge potentialfrei / antivalent

Testpuls, typisch	0.6 ms
Sensorversorgung	Versorgung V AUX1 /T1 max. 2 A
Sensorversorgung	Derating gemäß Abbildung 1 beachten
Testpuls, maximal	0.8 ms
Zusatzinformationen	keine Verbindung zu Fremdpotenzial erlaubt
Max. Leitungslänge	bis 1 m
max. Schleifenwiderstand	< 150 Ω
Abstand zwischen 2 Testpulsen, minimum	900 ms

Norm-/Richtlinienkonformität

Richtlinie	2006/42/EG Maschinenrichtlinie
Richtlinie	2014/35/EU Niederspannungsrichtlinie
Richtlinie	2014/30/EU EMV-Richtlinie
Schockprüfung	gemäß EN 60068-2-27
Zulassungen und Zertifikate	CEUKCAATEX Zone 2/22
Zulassungen und Zertifikate	CCC-Ex
Zulassungen und Zertifikate	FCC statement,
Zulassungen und Zertifikate	UV-beständig nach DIN EN ISO 4892-2A (2013)
Schwingungsprüfung	gemäß EN 60068-2-6
Schwingungsprüfung	Beschleunigung bis 20 g
UL Zertifikat	cULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ.
Kippfallen und Umstürzen	gemäß IEC 60068-2-31/IEC 60068-2-32
Hinweis zu ATEX/IECEx	Die Kurzbetriebsanleitung mit Hinweisen zum Einsatz in Ex-Bereichen ist zu berücksichtigen.
Elektromagnetische Verträglichkeit (EMV)	gemäß EN 61131-2
