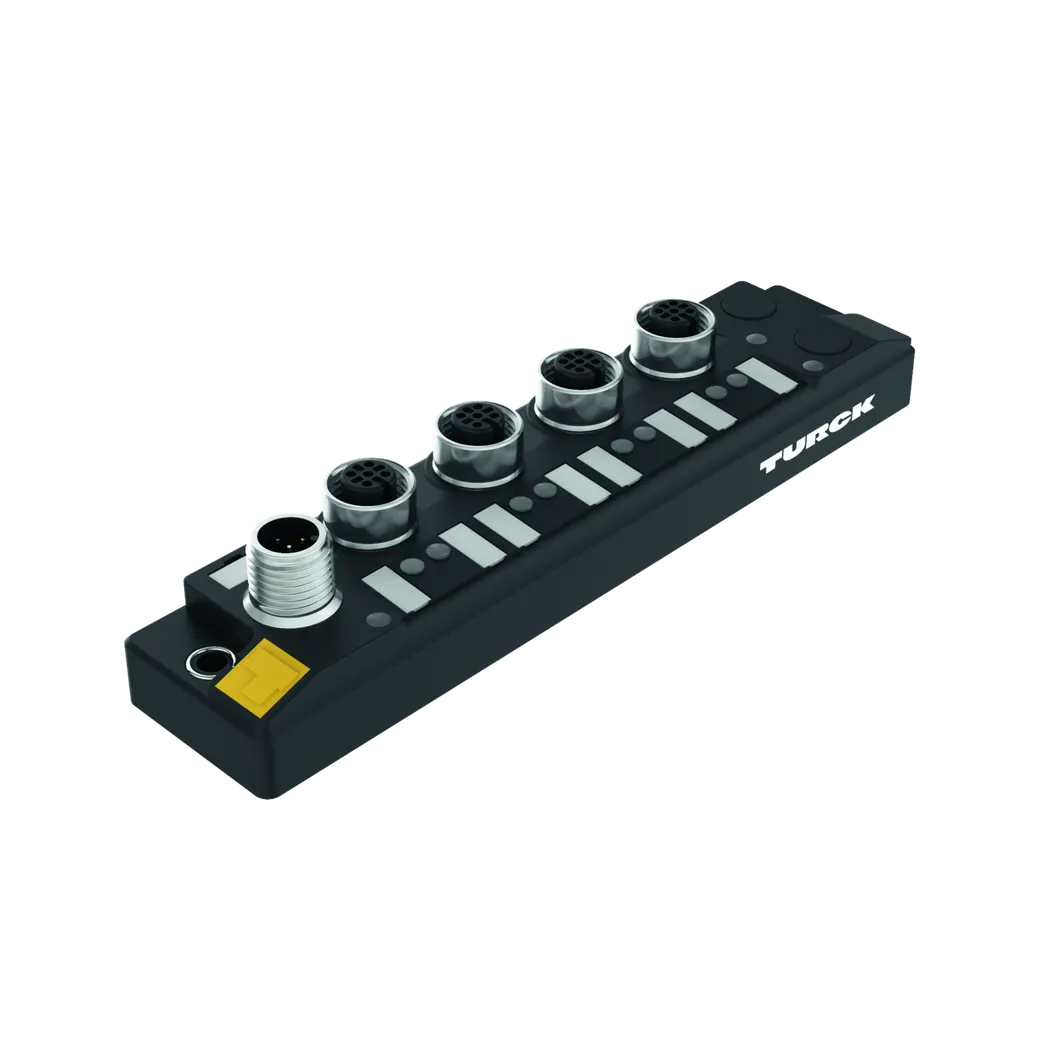

I/O-Hub zur Anbindung digitaler Signale an IO-Link-Master 8 digitale Eingänge, 4 M12 Ports
SKU: 100002597 Type: TBIL-S4-8DIP
Verfügbar3–5 Werktage Lieferzeit
€123,80 / Stück
€147,32 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Glasfaserverstärktes Gehäuse
- Schock- und schwingungsgeprüft
- Vollvergossene Modulelektronik
- Schutzart IP65/IP67/IP69K
Allgemeine Information
| Montage | 2 Befestigungslöcher Ø 4,3 mm |
| MTTF | 560 Jahre nach SN 29500 (Ed. 99) 20 °C |
| IO-Link | Grün AUS Keine Spannungsversorgung |
| IO-Link | Blinkend IO-Link Kommunikation OK, |
| IO-Link | Gültige Prozessdaten werden gesendet bzw. empfangen |
| IO-Link | Rot AN IO-Link Kommunikationsfehler oder Modulfehler |
| IO-Link | ungültige Prozessdaten oder Diagnose vorhanden |
| Umgebungstemperatur | von -40 bis 70 °C |
| Abmessungen (L x B x H) | 32 x 144.3 x 32 mm |
| Gehäusefarbe | schwarz |
| LED-Anzeige | Farbe Status Beschreibung |
| Lagertemperatur | von -40 bis 85 °C |
| Einsatzhöhe | max. 5000 m |
| Gehäusewerkstoff | PA6-GF30 |
| Schutzart (IP) | IP67 |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP65 |
IO-Link
| Übertragungsrate | COM 2 / 38.4 kbps |
| IO-Link Porttyp | Class A |
| Frametyp | 2.6 |
| Anschlusstechnik IO-Link | 1 × M12 |
| IO-Link Spezifikation | V 1.1 |
| Parametrierung | FDT/DTM |
Spannungsversorgung
| Zulässiger Bereich | 18…30 VDC |
| Sensor/Aktuatorversorgung | Class A Versorgung aus V1 |
| Sensor/Aktuatorversorgung | kurzschlussfest, 4 A pro Steckplatz |
| Betriebsstrom | 120 mA |
| Versorgungsspannung | 24 VDC |
| Anschlusstechnik Spannungsversorgung | M12 |
Digitaleingänge
| Kanalanzahl | 8 |
| Sensorversorgung | 0,5A |
| Eingangsverzögerung | 0.010 ms |
| Signalspannung Low-Pegel | -3 bis 5 VDC (EN 61131-2, Typ 1 und 3) |
| Max. Eingangsstrom | 15 mA |
| Art der Eingangsdiagnose | Kanaldiagnose |
| Signalspannung High-Pegel | 11 bis 30 VDC (EN 61131-2, Typ 1 und 3) |
| Anschlusstechnik Eingänge | M12 |
I/O-LED Status
| Cx – Cx | Grün AN Ein- bzw. Ausgang aktiv |
| Cx – Cx | Rot AN Ausgang aktiv mit Überlast/Kurzschluss |
| Cx – Cx | Blinkend Überlast der Versorgung am jeweiligen Steckplatz. Es blinken beide LEDs des Steckplatzes. |
| Cx – Cx | AUS Ein- bzw. Ausgang inaktiv |
Norm-/Richtlinienkonformität
| Schockprüfung | gemäß IEC 60068-2-27 |
| Zulassungen und Zertifikate | CEUKCAUV-beständig nach DIN EN ISO 4892-2A (2013) |
| Schwingungsprüfung | gemäß IEC 60068-2-6 |
| UL Zertifikat | cULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ. |
Speisung
| Versorgungsspannung | 24 VDC |
Sonstige
| Gehäusewerkstoff | Kunststoff |
