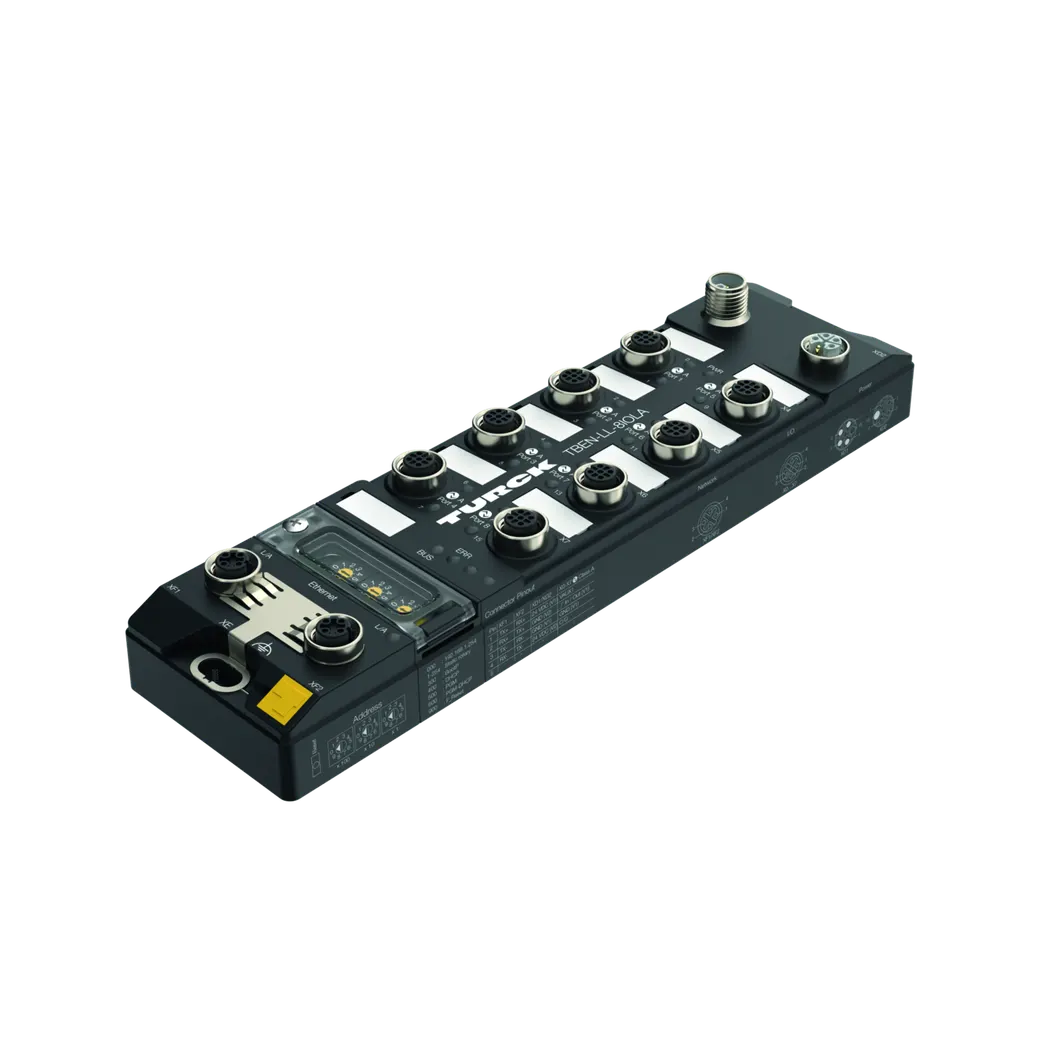

Kompaktes Multiprotokoll-I/O-Modul für Ethernet 8 IO-Link Master Kanäle 4 universelle digitale PNP-Kanäle, 2 A, Kanaldiagnose

Name: Kompaktes Multiprotokoll-I/O-Modul für Ethernet 8 IO-Link Master Kanäle 4 universelle digitale PNP-Kanäle, 2 A, Kanaldiagnose
Brand: Turck
SKU: 100003910
Price: 435.7 EUR
Availability: InStock

SKU: 100003910 Type: TBEN-LL-8IOL

Verfügbar3–5 Werktage Lieferzeit

€435,70 / Stück

€518,48 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

PROFINET Device, EtherNet/IP Device, Modbus TCP Server, CC-Link IE Field Basic
Integrierter Ethernet-Switch
Unterstützt 10 Mbps / 100 Mbps
2x M12, 4-pol, D-kodiert, Ethernet-Feldbusverbindung
PROFINET S2 Systemredundanz
Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
Vollvergossene Modulelektronik
Schutzart IP65/IP67/IP69K
M12, 5-polig, L-kodierter Steckverbinder zur Spannungsversorgung
Galvanisch isolierte Spannungsgruppen unterstützen passive Sicherheit
ATEX Zone 2/22
CCC-Ex
Steckplätze M12, 5-polig für IO-Link Master
IO-Link Master Port Class A und Port Class B
IO-Link Protokoll 1.1
ARGEE programmierbar

EtherNet/IP™

Class 3 Verbindungen (TCP)	3 TCP
Adressierung	gemäß EtherNet/IP-Spezifikation
Configuration Assembly Instance	106
Quick Connect (QC)	< 150 ms
Output Assembly Instance	102
Input Assembly Instance	101
min. RPI	2 ms
Class 1 Verbindungen (CIP)	10 CIP
Device Level Ring (DLR)	unterstützt

Allgemeine Information

Montage	2 Befestigungslöcher Ø 6,3 mm
ERR	grün an Keine Diagnose vorhanden
ERR	rot an Eine Diagnose liegt an
ERR	Verhalten Unterspannungsdiagnose ist parameterabhängig
MTTF	160 Jahre nach SN 29500 (Ed. 99) 20 °C
Halogenfrei	ja
L/A	grün an Ethernet Link (100 MBit/s)
L/A	blinkt Ethernet Kommunikation (100 MBit/s)
L/A	gelb an Ethernet Link (10 MBit/s)
L/A	blinkt Ethernet Kommunikation (10 MBit/s)
L/A	aus Kein Ethernet Link
Umgebungstemperatur	von -40 bis 70 °C
Material Steckverbinder	Messing vernickelt
Material Schraube	303 Edelstahl
Abmessungen (L x B x H)	60.4 x 230.4 x 34.8 mm
Gehäusefarbe	schwarz
Lagertemperatur	von -40 bis 85 °C
PWR	Parameter LED-Verhalten (PWR) bei VUnterspannung = „rot“
PWR	2
PWR	grün an Versorgung V und V sind OK
PWR	1 2
PWR	rot an Versorgung V fehlt oder Unterspannung V
PWR	2 2
PWR	aus Versorgung V fehlt oder Unterspannung V
PWR	1 1
PWR	Parameter LED-Verhalten (PWR) bei V Unterspannung = „grün“
PWR	blinkt Versorgung V fehlt oder Unterspannung V
Fensterwerkstoff	Lexan
Einsatzhöhe	max. 5000 m
LED	Farbe Status Beschreibung
Gehäusewerkstoff	PA6-GF30
Material Label	Polycarbonat
BUS	grün an Aktive Verbindung zu einem Master
BUS	blinkt gleichmäßiges blinken: Betriebsbereit
BUS	3er Blinksequenz in 2 Sekunden: FLC/ARGEE aktiv
BUS	rot an IP-Adressen Konflikt oder Restore Mode oder Modbus Timeout
BUS	blinkt Blink/Wink Kommando aktiv
BUS	grün/ rot alternierend Autonegotiation und/oder Warten auf DHCP-/BootP-Adressierung
BUS	aus Keine Spannungsversorgung
Schutzart (IP)	IP67
Schutzart (IP)	IP69K
Schutzart (IP)	IP65

Digitalausgänge

Ausgangsstrom pro Kanal	2 A, kurzschlussfest
Kanalanzahl	4 DXP
Ausgangsspannung	24 VDC aus Potentialgruppe
Ausgangstyp	PNP
Art der Ausgangsdiagnose	Kanaldiagnose
Anschlusstechnik Ausgang	M12, 5-polig

LED Status I/O

LED 1, 3, 5, 7 DXP	Grün an Digitaler Ein- bzw. Ausgang aktiv
LED 1, 3, 5, 7 DXP	Rot an Ausgang aktiv in Überlast/Kurzschluss
LED 1, 3, 5, 7 DXP	blinkt Überlast Versorgung V
LED 1, 3, 5, 7 DXP	AUX1
LED 1, 3, 5, 7 DXP	aus Ein- bzw. Ausgang inaktiv
IO-Link Class B VAUX2	AUX2
IO-Link Class B VAUX2	Rot an V an Pin2 aktiv in Überlast/Kurzschluss
IO-Link Class B VAUX2	blinkt Überlast Versorgung V
IO-Link Class B VAUX2	AUX1
IO-Link Class B VAUX2	aus V an Pin2 inaktiv
LED 9, 11, 13, 15	Grün an V an Pin2 aktiv

Digitaleingänge

Schaltschwelle	SIO: EN 61131-2 Typ 1, pnp
Schaltschwelle	DXP: EN 61131-2 Typ 3, pnp
Kanalanzahl	4 DXP + 8 SIO
Eingangsverzögerung	0.05 ms
Signalstrom Low-Pegel	<1.5 mA
Signalspannung Low-Pegel	<5 V
Potenzialtrennung	galvanische Trennung zum Feldbus
Potenzialtrennung	Spannungsfest bis 500V AC
Signalstrom High-Pegel	>2 mA
Eingangstyp	PNP
Art der Eingangsdiagnose	Kanaldiagnose
Signalspannung High-Pegel	>11 V
Anschlusstechnik Eingänge	M12, 5-polig

PROFINET

Version	2.35
Adressierung	DCP
Diagnosen	gemäß PROFINET Alarm Handling
Netzlastklasse	3
Topologie Erkennung	unterstützt
Fast Start-Up (FSU)	< 150 ms
MinCycleTime	1 ms
Automatische Adressierung	unterstützt
Systemredundanz	S2
Media Redundancy Protocol (MRP)	unterstützt
Konformitätsklasse	B (RT)

System Daten

ARGEE-Funktionalität	unterstützt
Protokollerkennung	automatisch
Übertragungsrate Feldbus	10/100 Mbit/s
Serviceschnittstelle	Ethernet via XF1 oder XF2
Anschlusstechnik Feldbus	2 x M12, 4-polig, D-codiert

IO-Link

Übertragungsrate	4,8 kBit/s (COM 1) / 38,4 kBit/s (COM 2) / 230 kBit/
Übertragungsrate	s (COM 3)
Kanalanzahl	8
IO-Link Porttyp	Class A & Class B
Frametyp	Unterstützt alle spezifizierten Frametypen
IO-Link	Pin 4 im IOL-Modus
Unterstützte Devices	max. 32 Byte In / 32 Byte Out pro Port
IO-Link Spezifikation	V 1.1

Modbus TCP

Adressierung	Static IP, DHCP
Anzahl TCP Verbindungen	8
Unterstützte Function Codes	FC1, FC2, FC3, FC4, FC6, FC15, FC16, FC23
Output Register Startadresse	2048 (0x0800 hex)
Input Register Startadresse	0 (0x0000 hex)

cc link

acyclic slmp communication	ja
Schnittstellen	CC-Link IE Field Basic
ip change mechanism	ja
message transmission	ja
max occupied stations	4
profile specification	CSP+

Spannungsversorgung

Zulässiger Bereich	18 ... 30 VDC
Zulässiger Bereich	Durchleitstrom XD1- XD2 max. 16A pro Spannungsgruppe
Zulässiger Bereich	Gesamtstrom max. 9 A pro Spannungsgruppe
Zulässiger Bereich	Gesamtstrom V1 + V2 max. 11 A
Fehlerausschluss	Ja, gemäß EN ISO 13849-2 Anhang D.2
Sensor/Aktuatorversorgung	Versorgung aus V1
Sensor/Aktuatorversorgung	kurzschlussfest, max 4 A pro X0 & X4, max 2 A pro
Sensor/Aktuatorversorgung	X1-X3, X5-X7
Sensor/Aktuatorversorgung	Class B Versorgung aus V2
Sensor/Aktuatorversorgung	kurzschlussfest, max 4 A pro Steckplatz X4 & X5,
Sensor/Aktuatorversorgung	max 2 A pro Steckplatz X6 & X7
Potenzialtrennung	galvanische Trennung von V1- und V2-Spannungsgruppe
Potenzialtrennung	Spannungsfest bis 500 VDC
Betriebsstrom	V1: max. 180 mA, min. 120 mA
Betriebsstrom	V2: min. 40 mA, max. 90 mA
Versorgungsspannung	24 VDC
Anschlusstechnik Spannungsversorgung	M12, L-codiert

Norm-/Richtlinienkonformität

Schockprüfung	gemäß EN 60068-2-27
Zulassungen und Zertifikate	CEUKCAATEX Zone 2/22
Zulassungen und Zertifikate	CCC-Ex
Zulassungen und Zertifikate	FCC statement,
Zulassungen und Zertifikate	UV-beständig nach DIN EN ISO 4892-2A (2013)
Schwingungsprüfung	gemäß EN 60068-2-6
Schwingungsprüfung	Beschleunigung bis 20 g
UL Zertifikat	cULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ.
Kippfallen und Umstürzen	gemäß IEC 60068-2-31/IEC 60068-2-32
Hinweis zu ATEX/IECEx	Die Kurzbetriebsanleitung mit Hinweisen zum Einsatz in Ex-Bereichen ist zu berücksichtigen.
Elektromagnetische Verträglichkeit (EMV)	gemäß EN 61131-2
