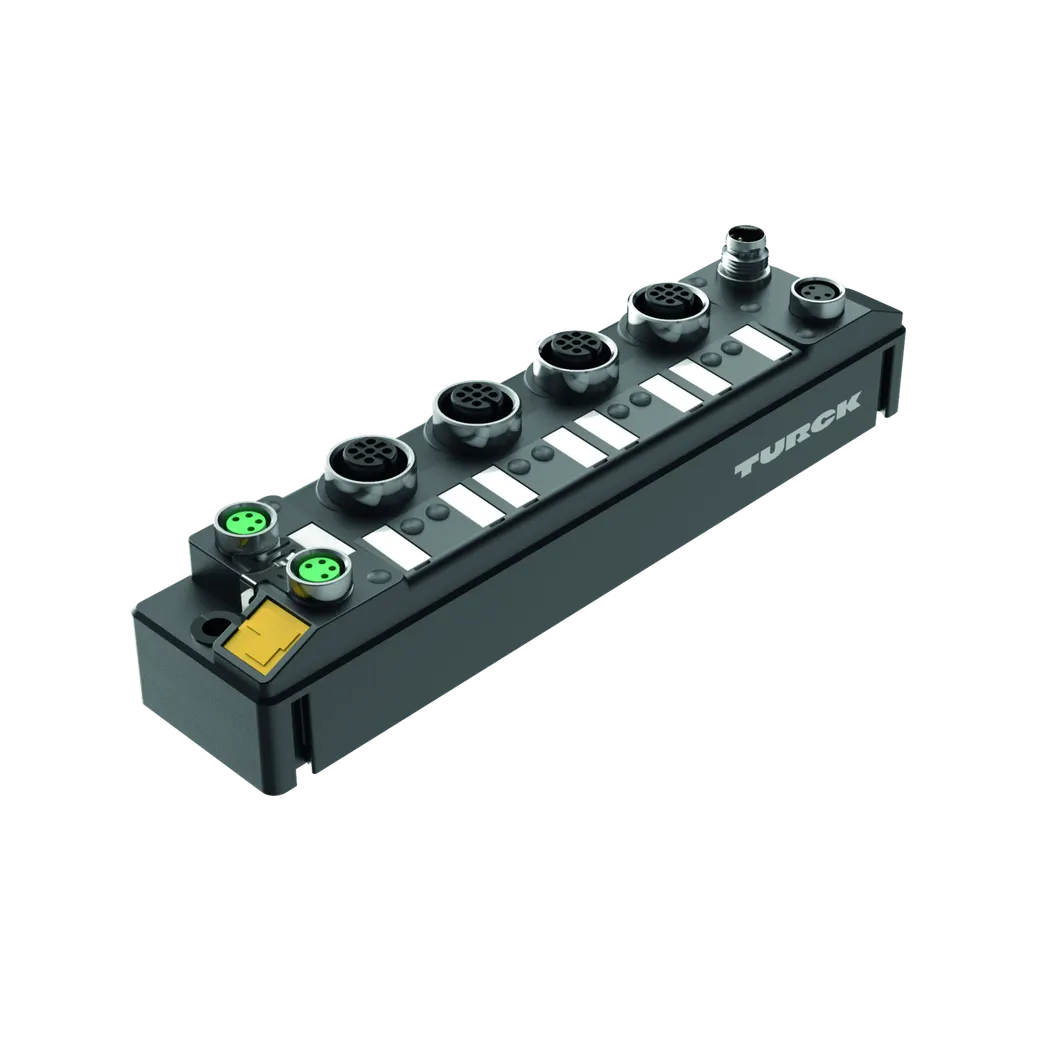

Kompaktes Multiprotokoll-I/O-Modul für Ethernet 4 IO-Link Master Kanäle 4 universelle digitale PNP-Kanäle, 0.5 A, Kanaldiagnose

Name: Kompaktes Multiprotokoll-I/O-Modul für Ethernet 4 IO-Link Master Kanäle 4 universelle digitale PNP-Kanäle, 0.5 A, Kanaldiagnose
Brand: Turck
SKU: 6814024
Price: 298.7 EUR
Availability: InStock

SKU: 6814024 Type: TBEN-S2-4IOL

Verfügbar3–5 Werktage Lieferzeit

€298,70 / Stück

€355,45 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

PROFINET Device, EtherNet/IP Device, Modbus TCP Server, CC-Link IE Field Basic
Integrierter Ethernet-Switch
Unterstützt 10 Mbps / 100 Mbps
2x M8, 4-pol, Ethernet-Feldbusverbindung
PROFINET S2 Systemredundanz
Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
Vollvergossene Modulelektronik
Schutzart IP65/IP67/IP69K
4-poliger M8 Steckverbinder zur Spannungsversorgung
Galvanisch isolierte Spannungsgruppen
ATEX Zone 2/22
CCC-Ex
Steckplätze M12, 5-polig für IO-Link Master
IO-Link Protokoll 1.1
ARGEE programmierbar

EtherNet/IP™

Class 3 Verbindungen (TCP)	3 TCP
Adressierung	gemäß EtherNet/IP-Spezifikation
Configuration Assembly Instance	106
Quick Connect (QC)	< 500 ms
Output Assembly Instance	104
Input Assembly Instance	103
min. RPI	2 ms
Class 1 Verbindungen (CIP)	10 CIP
Device Level Ring (DLR)	unterstützt

Allgemeine Information

Montage	2 Befestigungslöcher Ø 4,6 mm
Montage	Hinweis zur Nummerierung des IO-Bereichs:
Montage	Ab FW-Version 3.1.10.0 werden Steckplätze von C0
Montage	bis C3 und Kanäle von CH0 bis CH3 gezählt. Details
Montage	zur Umstellung finden sich im Handbuch.
ERR	grün an Keine Diagnose vorhanden
ERR	rot an Eine Diagnose liegt an
ERR	VerhaltenUnterspannungsdiagnose ist parameterabhängig
MTTF	260 Jahre nach SN 29500 (Ed. 99) 20 °C
Halogenfrei	ja
Umgebungstemperatur	von -40 bis 70 °C
Material Steckverbinder	Messing vernickelt
Abmessungen (L x B x H)	32 x 144 x 32 mm
Gehäusefarbe	schwarz
ETH1 / ETH2	grün an Ethernet Link (100 MBit/s)
ETH1 / ETH2	blinkt Ethernet Kommunikation (100 MBit/s)
ETH1 / ETH2	gelb an Ethernet Link (10 MBit/s)
ETH1 / ETH2	blinkt Ethernet Kommunikation (10 MBit/s)
ETH1 / ETH2	aus Kein Ethernet Link
Lagertemperatur	von -40 bis 85 °C
PWR	grün an Versorgung V und V sind OK
PWR	1 2
PWR	rot an Versorgung V fehlt oder Unterspannung V
PWR	2 2
PWR	aus Versorgung V fehlt oder Unterspannung V
PWR	1 1
Einsatzhöhe	max. 5000 m
LED	Farbe Status Beschreibung
Gehäusewerkstoff	PA6-GF30
Material Label	Polycarbonat
BUS	grün an Aktive Verbindung zu einem Master
BUS	blinkt gleichmäßiges blinken: Betriebsbereit
BUS	3er Blinksequenz in 2 Sekunden: FLC/ARGEE aktiv
BUS	rot an IP-Adressen Konflikt oder Restore Mode oder Modbus Timeout
BUS	blinkt Blink/Wink Kommando aktiv
BUS	rot/ alternierend Warten auf Zuweisung einer IP-Adresse, DHCP oder BootP
BUS	grün
BUS	aus Keine Spannungsversorgung
Schutzart (IP)	IP67
Schutzart (IP)	IP69K
Schutzart (IP)	IP65

EtherNet/IP Datenmapping

Diag 0x90 LSB	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT1 EVT2 PDINV HWER DSER CF- PPE -
Word	Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit3 Bit 2 Bit 1 Bit 0
0x0013 … 0x0022	IO-Link Port 2
0x0013 … 0x0022	Byte 0 …31
Eingänge (RO) 0x00 LSB	- - - - - - - - DXP7 SIO6 DXP5 SIO4 DXP3 SIO2 DXP1 SIO0
Diag 0x0047	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT1 EVT2 PDINV HWER DSER CF- PPE -
Diag 0x0045	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT1 EVT2 PDINV HWER DSER CF- PPE -
Diag 0x0046	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT1 EVT2 PDINV HWER DSER CF- PPE -
Diag 0x0044	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT1 EVT2 PDINV HWER DSER CF- PPE -
Eingangsdaten (Station -> S	canner)
Diag 0x84 LSB	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT1 EVT2 PDINV HWER DSER CF- PPE -
Ausgänge 0x0001	- - - - - - - - DXP7 - DXP5 - DXP3 - DXP1 -
Diag 0x0086 LSB Port2 0x0087 MSB	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT1 EVT2 PDINV HWER DSER CF- PPE -
Diag 0x0086 LSB Port2 0x0087 MSB	NER GER
Ausgangsdaten (Scanner ->	Station)
0x64 LSB … 0x83 MSB	IO-Link Port 4
0x64 LSB … 0x83 MSB	Byte 0 …31
Status (RO)	0x94 LSB - FCE - - - - V1 - V2 - - - - - - DIAG
Status (RO)	0x95 MSB
0x44 LSB … 0x63 MSB	IO-Link Port 3
0x44 LSB … 0x63 MSB	Byte 0 …31
Port1 0x85 MSB	NER GER
0x24 LSB … 0x43 MSB	IO-Link Port 2
0x24 LSB … 0x43 MSB	Byte 0 …31
Output	0x00 LSB - - - - - - - - DXP7 - DXP5 - DXP3 - DXP1 -
0x04 LSB … 0x23 MSB	IO-Link Port 1
0x04 LSB … 0x23 MSB	Byte 0 …31
Command 0x0000 Word	- - - - - - - - - - - - - - - -
0x02 LSB 0x03 MSB	- - - - - - - - - DVS6 - DVS4 - DVS2 - DVS0
Byte	Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit3 Bit 2 Bit 1 Bit 0
Status Word 0x0000	- FCE - - - - V1 - V2 - - - - - - Diag
PROFINET Register-Mappin	g
PROFINET Register-Mappin	MSB LSB
0x0003 … 0x0012	IO-Link Port 1
0x0003 … 0x0012	Byte 0 …31
(RO)	0x01 MSB C3P2 C2P2 C1P2 C0P2
(RO)	0x02 LSB - - - - - - - - - - - - - - - -
(RO)	0x03 MSB
(RO)	0x04 LSB IO-Link Port 1
(RO)	… Byte 0 …31
(RO)	0x23 MSB
(RO)	0x24 LSB IO-Link Port 2
(RO)	0x43 MSB
(RO)	0x44 LSB IO-Link Port 3
(RO)	0x63 MSB
(RO)	0x64 LSB IO-Link Port 4
(RO)	0x83 MSB
0x0002 … 0x0013	IO-Link Port 1
0x0002 … 0x0013	Byte 0 …31
0x0023 … 0x0032	IO-Link Port 3
0x0023 … 0x0032	Byte 0 …31
Diag 0x88 LSB	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT1 EVT2 PDINV HWER DSER CF- PPE -
IOL Events	0x94 LSB Port Qualifier
IOL Events	0x95 MSB
IOL Events	0x96 LSB eventCode MSB eventCode LSB
IOL Events	0x97 MSB
IOL Events	…
IOL Events	0xCA LSB Port Qualifier
IOL Events	0xCB MSB
IOL Events	0xCC LSB eventCode MSB eventCode LSB
IOL Events	0xCD MSB
0x0033 … 0x0042	IO-Link Port 4
0x0033 … 0x0042	Byte 0 …31
Port3 0x89 MSB	NER GER
Port4 0x91 MSB	NER GER
0x0002	- - - - - - - - - DVS6 - DVS4 - DVS2 - DVS0
Eingänge (RO) 0x0001	- - - - - - - - DXP7 SIO6 DXP5 SIO4 DXP3 SIO2 DXP1 SIO0
Eingänge (RO) 0x0001	C3P2 C3P4 C2P2 C2P4 C1P2 C1P4 C0P2 C0P4
Diag 0x0043 DXP	- - - - - - - - ERR7 - ERR5 - ERR3 - ERR1 -
0x01 MSB	C3P2 C3P4 C2P2 C2P4 C1P2 C1P4 C0P2 C0P4
0x0014 … 0x0022	IO-Link Port 2
0x0014 … 0x0022	Byte 0 …31

Digitalausgänge

Ausgangsstrom pro Kanal	0,5 A, kurzschlussfest
Kanalanzahl	4 DXP
Ausgangsspannung	24 VDC aus Potentialgruppe
Potenzialtrennung	galvanische Trennung zu P1/P2
Ausgangstyp	PNP
Lastart	ohmsch, induktiv, Lampenlast
Art der Ausgangsdiagnose	Kanaldiagnose
Anschlusstechnik Ausgang	M12, 5-polig

System Daten

Webserver	default: 192.168.1.254
ARGEE-Funktionalität	unterstützt
Protokollerkennung	automatisch
Übertragungsrate Feldbus	10/100 Mbit/s
Serviceschnittstelle	Ethernet via P1 oder P2
Anschlusstechnik Feldbus	2 x M8, 4-polig

Digitaleingänge

Schaltschwelle	SIO: EN 61131-2 Typ 1, pnp
Schaltschwelle	DXP: EN 61131-2 Typ 3, pnp
Kanalanzahl	4 DXP + 4 SIO
Eingangsverzögerung	0.05 ms
Signalstrom Low-Pegel	<1.5 mA
Signalspannung Low-Pegel	<5 V
Potenzialtrennung	galvanische Trennung zum Bus
Potenzialtrennung	Spannungsfest bis 500V AC
Signalstrom High-Pegel	>2 mA
Eingangstyp	PNP
Art der Eingangsdiagnose	Kanaldiagnose
Signalspannung High-Pegel	>11 V
Anschlusstechnik Eingänge	M12, 5-polig

PROFINET

Version	2.35
Adressierung	DCP
Diagnosen	gemäß PROFINET Alarm Handling
Netzlastklasse	3
Topologie Erkennung	unterstützt
Fast Start-Up (FSU)	< 500 ms
MinCycleTime	1 ms
Automatische Adressierung	unterstützt
Systemredundanz	S2
Media Redundancy Protocol (MRP)	unterstützt
Konformitätsklasse	B (RT)

IO-Link

Übertragungsrate	4,8 kBit/s (COM 1) / 38,4 kBit/s (COM 2) / 230 kBit/
Übertragungsrate	s (COM 3)
Kanalanzahl	4
IO-Link Porttyp	Class A
Frametyp	Unterstützt alle spezifizierten Frametypen
IO-Link	Pin 4 im IOL-Modus
Unterstützte Devices	max. 32 Byte In / 32 Byte Out pro Port
IO-Link Spezifikation	V 1.1

Modbus TCP

Adressierung	Static IP, DHCP
Anzahl TCP Verbindungen	8
Unterstützte Function Codes	FC1, FC2, FC3, FC4, FC6, FC15, FC16, FC23
Output Register Startadresse	2048 (0x0800 hex)
Input Register Startadresse	0 (0x0000 hex)

cc link

acyclic slmp communication	ja
Schnittstellen	CC-Link IE Field Basic
ip change mechanism	ja
message transmission	ja
max occupied stations	4
profile specification	CSP+

Spannungsversorgung

Zulässiger Bereich	18 ... 30VDC
Zulässiger Bereich	Gesamtstrom max. 4A pro Spannungsgruppe
Sensor/Aktuatorversorgung	Versorgung Steckplätze C0-C3 aus V2
Sensor/Aktuatorversorgung	nicht kurzschlussfest, max 4 A pro Gruppe C0-C3
Potenzialtrennung	galvanische Trennung von V1- und V2-Spannungsgruppe
Potenzialtrennung	Spannungsfest bis 500 VDC
Betriebsstrom	V1: min. 50 mA, max. 110 mA
Betriebsstrom	V2: min. 10 mA, max. 115 mA
Versorgungsspannung	24 VDC
Anschlusstechnik Spannungsversorgung	2 x M8, 4-polig, A-codiert

LED Status I/O

Ausgänge 0x0800	- - - - - - - - DXP7 - DXP5 - DXP3 - DXP1 -
Diag 0x0045	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT2 EVT1 PDINV HWER DSER CF- PPE -
Diag 0x0043	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT2 EVT1 PDINV HWER DSER CF- PPE -
Diag 0x0044	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT2 EVT1 PDINV HWER DSER CF- PPE -
Diag 0x0042	GE- OVL VHIGH VLOW ULVE LLVU OTMP PRMEREVT2 EVT1 PDINV HWER DSER CF- PPE -
0x0022 … 0x0031	IO-Link Port 3
0x0022 … 0x0031	Byte 0 …31
0x0012 … 0x0021	IO-Link Port 2
0x0012 … 0x0021	Byte 0 …31
0x0032 … 0x0041	IO-Link Port 4
0x0032 … 0x0041	Byte 0 …31
Eingänge (RO) 0x0000	- - - - - - - - DXP7 SIO6 DXP5 SIO4 DXP3 SIO2 DXP1 SIO0
Eingänge (RO) 0x0000	C3P2 C3P4 C2P2 C2P4 C1P2 C1P4 C0P2 C0P4
Status (RO) 0x0067	FCE V1 V2 DIAG
DXP 1, 3, 5, 7	grün an Digitaler Ein- bzw. Ausgang aktiv
DXP 1, 3, 5, 7	rot an Ausgang aktiv mit Überlast/Kurzschluss
DXP 1, 3, 5, 7	aus Ein- bzw. Ausgang inaktiv
(RO)	C3P2 C2P2 C1P2 C0P2
(RO)	IO-Link Port 1
(RO)	Byte 0 …31
(RO)	IO-Link Port 2
(RO)	IO-Link Port 3
(RO)	IO-Link Port 4
0x0002 … 0x0011	IO-Link Port 1
0x0002 … 0x0011	Byte 0 …31
DXP 7	Weiß blitzend Unterstüzung des Blink/Wink Kommandos
Port4	NER GER
Port2	NER GER
Port3	NER GER
Port1	NER GER
0x0001…	- - - - - - - - - DVS7 - DVS5 - DVS3 - DVS1
Reg	Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit3 Bit 2 Bit 1 Bit 0
Diag 0x0046 DXP	- - - - - - - - ERR7 - ERR6 - ERR4 - ERR1 -

Norm-/Richtlinienkonformität

Schockprüfung	gemäß EN 60068-2-27
Zulassungen und Zertifikate	CEUKCAATEX Zone 2/22
Zulassungen und Zertifikate	CCC-Ex
Zulassungen und Zertifikate	FCC statement,
Zulassungen und Zertifikate	UV-beständig nach DIN EN ISO 4892-2A (2013)
Schwingungsprüfung	gemäß EN 60068-2-6
Schwingungsprüfung	Beschleunigung bis 20 g
UL Zertifikat	cULus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ.
Kippfallen und Umstürzen	gemäß IEC 60068-2-31/IEC 60068-2-32
Hinweis zu ATEX/IECEx	Die Kurzbetriebsanleitung mit Hinweisen zum Einsatz in Ex-Bereichen ist zu berücksichtigen.
Elektromagnetische Verträglichkeit (EMV)	gemäß EN 61131-2
