IO-Link v1.1 Master mit integrierter USB Schnittstelle 1-kanaliger Betrieb im IOL oder SIO Modus
Eigenschaften
- • USB-fähiger IO-Link Master
- • Inbetriebnahme / Parametrierung von IOLink Geräten via FDT / DTM
- • Steuerungsumgebung nicht nötig
- • Übertragung von Prozess- und Servicedaten
- • Integrierte Anschlüsse: USB/B, M12x1, Stromversorgung
- • Energieversorgung via USB oder externem Steckernetzteil (im Set enthalten)
- • Kompaktes Aluminiumgehäuse
- • Schutzart IP40 M12 x 1
Funktionsprinzip
Mit dem IO-Link 1.1 Master lassen sich IO-Link Devices einfach und bequem in Betrieb nehmen und parametrieren. Unabhängig von der übergeordneten Steuerung können die angeschlossenen IO-Link Devices in Betrieb genommen, Prozessdaten (PD) gelesen und alle spezifizierten Servicedaten (SD) gelesen bzw. geschrieben werden. Der Pin 4 (C/Q) des Masters kann je nach DTM-Parametrierung sowohl im IO-Link (IOL) als auch im Standard IO (SIO) Modus betrieben werden. Unterstützt werden die Übertragungsgeschwindigkeiten 4,8 kBit/s (COM1), 38,4 kBit/s (COM2) und 230,4 kBit/s (COM3). Abhängig vom angeschlossenen IO-Link Device wird auch die Datensicherung via integriertem Parametrierserver unterstützt. Die USB-Schnittstelle sorgt für einen einfachen Anschluss an einen PC. Die aktuelle Version des DTM steht unter www.turck.com zum Download bereit. Die Energieversorgung der angeschlossenen IO-Link Devices erfolgt direkt über die integrierte USB-B-Mini Schnittstelle. Kommt es durch die angeschlossenen Devices zu einer erhöhten Stromaufnahme, muss das externe Steckernetzteil verwendet werden.

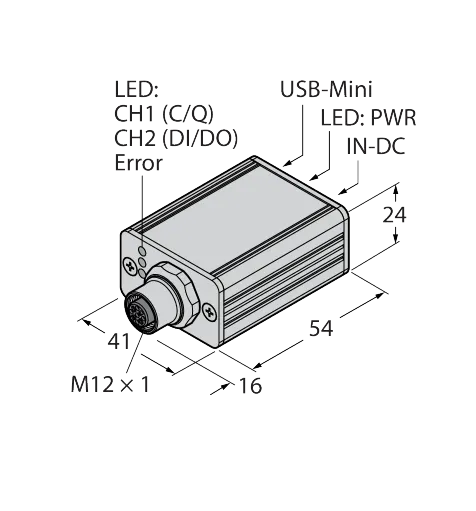

Mechanische Daten
| CH1(C/Q) | Grün Aus SIO-Modus aktiv |
| CH1(C/Q) | Blinkt langsam IO-Link Scan Mode aktiv, keine Kommunikation |
| CH1(C/Q) | Blinkt schnell IO-Link Preoperate Mode aktiv |
| CH1(C/Q) | An IO-Link Operate Mode aktiv |
| CH1(C/Q) | Gelb Aus Low Signal an Port 1 |
| CH1(C/Q) | An High Signal an Port 1 |
| CH2(DI/DO) | Gelb Aus Low Signal an Port 2 |
| CH2(DI/DO) | An High Signal an Port 2 |
| Error | Rot Aus Kein Fehler |
| Error | An Kurzschluss, Überlast, Kommunikationsfehler |
| Umgebungstemperatur | von -5 bis 55 °C |
| Gewicht | ca. 0.096 kg |
| Lagertemperatur | von -25 bis 70 °C |
| PWR | Gelb Aus Versorgungsspannung fehlt |
| PWR | Blinkt Unterspannung, Überlast bei Versorgung über USBAn Betriebsbereit |
| LED | Farbe Status Beschreibung |
| Schutzart (IP) | IP40 |
| Abmessung | 54 x 41 x 24 mm |
Elektrische Daten
| Anschluss Netzwerk | USB-B |
| Anschluss IO-Link Port | M12 x 1, A-codiert |
| Max. Laststrom über IO-Link Port | 40 mA über USB-B (1,6 A über Steckernetzteil) |
| Versorgungsspannung | 24 VDC |
IO-Link
| Anzahl IO-Link Ports | 1 |
| Funktion | SIO, COM1, COM2, COM3 |
| IO-Link | 1-kanaliger Betrieb im IOL oder SIO Modus |
| Netzwerk | USB |
