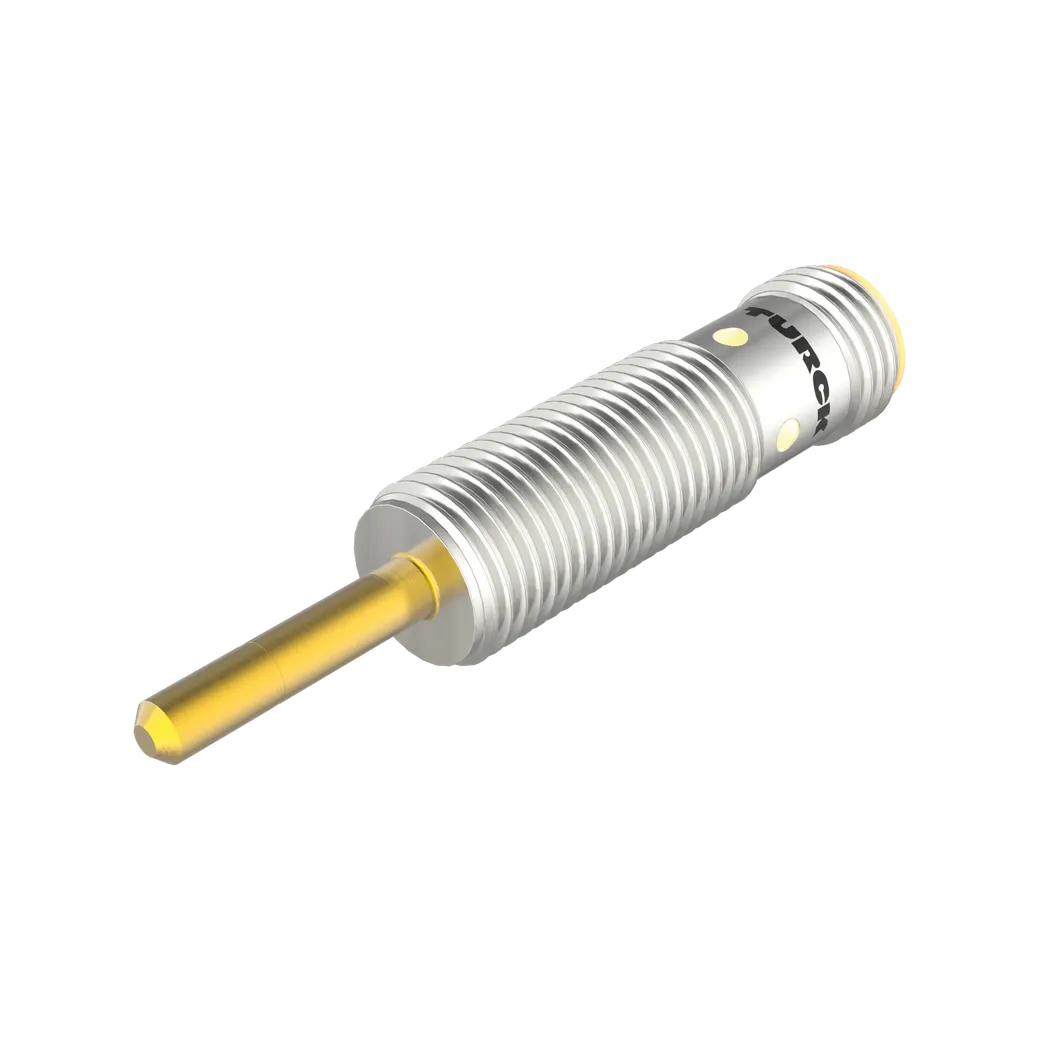

Turck NIMFE-EM12/4.0L61-UN6X-H1141/S1182 Magnetfeldsensor – mit TIN-Beschichtung zur Erkennung ferromagnetischer Bauteile – Bild 1
Turck

NIMFE-EM12/4.0L61-UN6X-H1141/S1182 Magnetfeldsensor – mit TIN-Beschichtung zur Erkennung ferromagnetischer Bauteile

SKU: 1600622 Type: NIMFE-EM12/4.0L61-UN6X-H1141/ S1182
Verfügbar 3–5 Werktage Lieferzeit
€329,00 / Stück
€391,51 inkl. MwSt.
Datenblatt

Eigenschaften

  • • DC 3‐Draht, 10…30 VDC
  • • parametrierbar (NC/NO) mittels Teachadapter VB2‐SP1
  • • Steckverbinder M12 x 1

Funktionsprinzip

Die „Schweißmutternsensoren“ sind in unterschiedlichen Ausführungen mit verschiedenen Sensorsignalstärken und Durchmessern erhältlich. So können ferromagnetische Bauteile mit stark unterschiedlichen Materialeigenschaften und Durchmessern detektiert werden. Ein zu erfassendes Bauteil muss sich innerhalb des sogenannten optimalen sensitiven Bereiches befinden, um detektiert zu werden. Dieser optimale sensitive Bereich hat eine Breite von 0,5mm und ist mittels einer Lasergravur an der Sensorspitze, 11,9mm oberhalb des M12-Gewindes, gekennzeichnet.

Elektrische Daten

DC Bemessungsbetriebsstrom Ie ≤ 100 mA
Drahtbruchsicherheit/Verpolungsschutz ja/vollständig
Isolationsprüfspannung 0.5 kV
Spannungsfall bei Ie ≤ 1 V
Kurzschlussschutz ja/taktend
Ausgangsfunktion Dreidraht, anschlussprogrammierbar,
Ausgangsfunktion NPN
Leerlaufstrom bis 15 mA
Reststrom ≤ 0.1 mA
Restwelligkeit Uss ≤ 10 % UBmax
Betriebsspannung UB von 10 bis 30 VDC

Umgebungsbedingungen

Schaltzustandsanzeige LED, gelb
Betriebsspannungsanzeige LED, grün
Schwingungsfestigkeit 55 Hz (1 mm)
MTTF 874 Jahre nach SN 29500 (Ed. 99) 40 °C
Umgebungstemperatur von -25 bis 70 °C
Schockfestigkeit 30 g (11 ms)
Schutzart (IP) IP67

Mechanische Daten

Material aktive Fläche Edelstahl, 1.4301 (AISI 304), TIN-beschichtet
Elektrischer Anschluss Steckverbinder, M12 x 1
Bauform Gewinderohr, M12 x 1
Max. Anziehdrehmoment Gehäusemutter 10 Nm
Gehäusewerkstoff Edelstahl, 1.4301 (AISI 304)
Abmessung 61 mm

Allgemein

Bemerkung zum Produkt optimiert zur Detektion von Schweißmuttern der Größe M5 bis M10
Spezielle Ausführung S1182 entspricht:TIN-Beschichtung
1600622 (DE)
EDB_1600622_ger_de.pdf
1600622 (EN)
EDB_1600622_gbr_en.pdf
D101697
D101697.pdf
