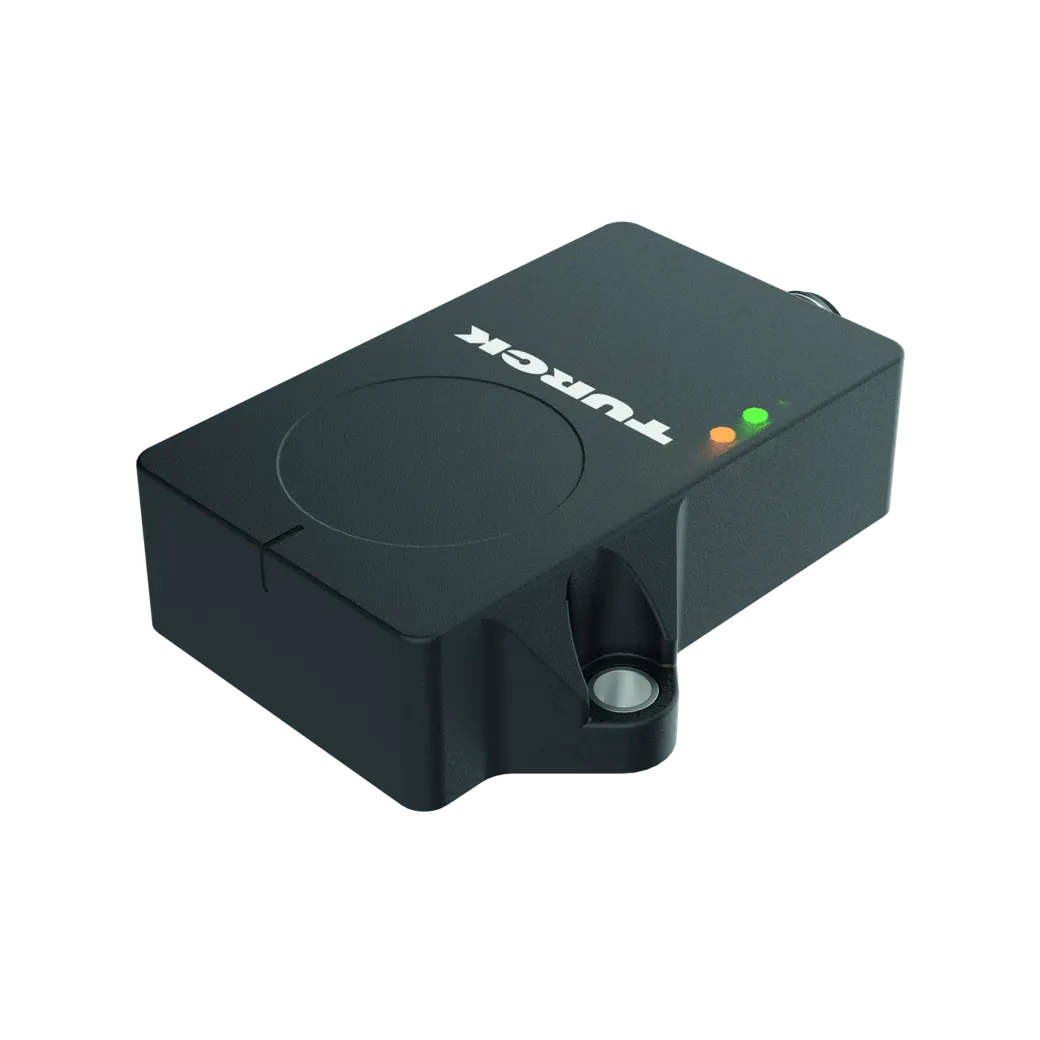

Dynamischer Neigungssensor mit Analogausgängen
Eigenschaften
- • Quader, Kunststoff, Ultem
- • Status Anzeige über LED
- • Winkelerfassung über 1 Achse mit 360° Messbereich
- • Hohe Schutzart IP68 / IP69K
- • Schutz gegen Salzsprühnebel und schnelle Temperaturwechsel
- • 15...30 VDC
- • Steckverbinder, M12 x 1, 5-polig
- • Zwei gegenläufige 4 ... 20 mA Analogausgänge ermöglichen aufgrund der Redundanz eine Verbesserung der Maschinensicherheit
- • Anfang und Ende des Messbereichs sowie Mittelpunkt einstellbar per Teachadapter TX1-Q20L60
- • Individuelle Parametrierung mit USB-2IOL-0002 möglich
Funktionsprinzip
Die dynamischen Neigungssensoren verwenden zur Winkelbestimmung nicht nur eine Beschleunigungsmesszelle, sondern darüber hinaus einen Gyroskopsensor. Durch einen intelligenten Fusionsalgorithmus aus den Beschleunigungsdaten und den Drehratenwerten werden Einflüsse durch Vibrationen oder Störbeschleunigungen minimiert. Dadurch wird ermöglicht, dass der Sensor auch in bewegten, dynamischen Anwendungen ein robustes Signal ausgibt, das durch Präzision und Schnelligkeit überzeugt. Die robusten Sensoren werden mit der Vergussseite auf eine ebene Fläche positioniert, so dass die Vergussmasse abgedeckt ist. Mit zwei Schrauben wird der Sensor anschließend befestigt.
Werkseinstellung
| Werkseinstellung wiederherstellen** | Brücke für 2…8s Nach 2s Blinken mit 1Hz |
Umgebungsbedingungen
| Teachsequenz für Mittelpunkt, | Messbereichsanfang –und Ende |
| Teachsequenz für Mittelpunkt, | Brücke zwischen Pin 5 und LED grün LED gelb |
| Teachsequenz für Mittelpunkt, | Pin 1 |
| Teach aktivieren | Vor Zuschalten der Versor- Teachprozess aktiv: |
| Teach aktivieren | gungsspannung Teachbrücke 700ms/100ms |
| Teach aktivieren | setzen, dann Spannung zuschalten, anschließend Brücke |
| Teach aktivieren | nach dem Start des Sensors |
| Teach aktivieren | sofort entfernen |
| Betriebsspannungsanzeige | LED, grün |
| Der Teach Prozess wird nach 3 | 0s automatisch verlassen. Die gelbe CENTER-LED und die grüne LED blinken im Wechsel und kehren |
| anschließend in den Normalbetr | ieb zurück. |
| MTTF | 297 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Messbereichsanfang setzen** | Brücke für 8…14s Nach 8s Blinken mit 2Hz |
| Umgebungstemperatur | von -40 bis 85 °C |
| Temperaturänderungen (EN60068-2-14) | -40...+85 °C; 20 Zyklen |
| Messbereichs-Anzeige | LED, gelb |
| Messbereichsende setzen** | Brücke für 14…20s Nach 14s Blinken mit 4Hz |
| UL Zertifikat | E351232 |
| UL Zertifikat | Brücke zwischen Pin 5 und LED grün LED gelb |
| UL Zertifikat | Pin 1 |
| Mittelpunkt setzen** | Brücke für 2…8s Nach 2s Blinken mit 1Hz |
| Schwingungsfestigkeit (EN 60068-2-6) | 20 g; 5 h/Achse; 3 |
| Sequenz aktivieren* | Brücke für 2…8s setzen Nach 2s Blinken mit 1Hz |
| Schockfestigkeit | 200 g; 4 ms ½ Sinus |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |
Elektrische Daten
| Drahtbruchsicherheit/Verpolungsschutz | ja/ja |
| Isolationsprüfspannung | 0.5 kV |
| Lastwiderstand Spannungsausgang | ≥ 4.7 kΩ |
| Stromausgang | 4…20 mA |
| Stromaufnahme | bis 80 mA |
| Kurzschlussschutz | ja |
| Ausgangsfunktion | 5-polig, Analogausgang |
| Lastwiderstand Stromausgang | ≤ 0.4 kΩ |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung UB | von 15 bis 30 VDC |
Allgemeine Daten
| Anzahl der Messachsen | 1 |
| Temperaturdrift | ≤ ± 0.006 %/K |
| Auflösung | 16 bit |
| Wiederholpräzision | ≤ 0.03 % v. E. |
| Messbereich | 0...360° |
| Linearitätsabweichung | ≤ 0.15 % |
Mechanische Daten
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Bauform | Quader, QR20 |
| Gehäusewerkstoff | Kunststoff, Ultem |
| Abmessung | 71.6 x 62.6 x 20 mm |
Allgemein
| Messprinzip | Fusion aus Gyroskop und Beschleunigung |
