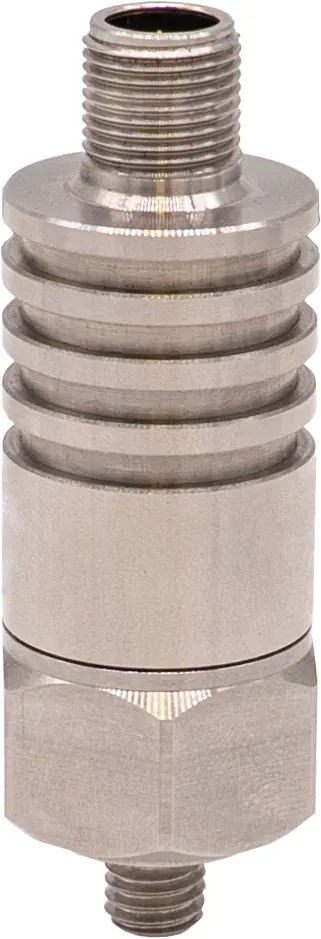

Wächter Frequenz, Schwingungssensor, Ø21mm 73hoch, 18-30V DC, -40-85°C, programmierbar/konfigurierbar, 2x PNP NC/NO, 4-20mA, IO-Link, M12-Steckverbinder 4polig, Edelstahl 1.4305, IP67, Parametrierung
SKU: WF210020
Verfügbar3–5 Werktage Lieferzeit
€445,00 / Stück
€529,55 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Integrierte Temperaturmessung
- Analogausgang 4-20mA Parametrierung über IO-Link
- Ein Schwingungssensor erfasst mechanische Schwingungen (Vibrationen) eines Objekts und wandelt diese in ein elektrisches Signal um. Das Signal kann in Bezug auf Beschleunigung (m/s² oder g) oder Geschwindigkeit (mm/s) ausgegeben werden.
Mechanische Eigenschaften
| Schwingungsgeschwindigkeit | 64 mm/s |
| Maximales Anzugsdrehmoment Anschluss A | 0.4 Nm |
| Höhe | 72.5 mm |
| Umgebungstemperatur | von -40 bis 80 °C |
| Prozessanschluss | M8x1,25mm |
| Gewicht | 90 g |
| Schlüsselweite | 24 mm |
| Werkstoff des Gehäuses | Edelstahl 1.4305 |
| Bauform | Zylinder glatt |
| Vibrationsfestigkeit Beschleunigung | 15 g |
| Maximales Anzugsmoment | 8 Nm |
| Durchmesser | 23.8 mm |
| Schutzart (IP) | IP67 |
| Schutzart (IP) | IP66 |
| Abmessung | Ø23,8mm, 72,5mm hoch |
Elektrische Eigenschaften
| Querempfindlichkeit | 5 % |
| Messfrequenz | 10 - 1000 Hz |
| Elektrischer Anschluss | Steckverbinder M12 |
| Elektrischer Anschluss | Steckverbinder M12 4polig |
| Strombelastbarkeiten | 100mA (Out 1) | 500mA (Out 2) |
| Einstellverfahren | Parametrierung über IO-Link |
| Polzahl | 4 |
| Ausführung des Analogausgangs | 4…20 mA |
| Ausführung des Schaltausgangs | PNP |
| Ausführung der Schaltfunktion | programmierbar/konfigurierbar |
| Leerlaufstrom | 120 mA |
| Schutzfunktionen | Überlastschutz | Kurzschlussschutz |
| Kalibrierpunkt | ohne IO-Link: 90% Messbereich @ 159,2 Hz | mit IO-Link: 1g (rms) @ 159,2 Hz |
| Betriebsspannung (DC) | 18 - 30 V |
| Betriebsspannung | von 18 bis 30 V |
| Messgenauigkeit | ±10 % (gemäß DIN ISO 2954) ±0,5 % am Kalibrierpunkt |
Weiteres
| IPF Produktgruppe | 730 Sondergeräte (diverse) |
| Verpackungsmaße | 107 x 85 x 67 mm |
| Zolltarifnummer | 85437090 |
| WEEE-Nummer | 40951076 |
| REACH-konform | Ja |
| RoHS konform | Ja |
| Bruttogewicht | 149 g |
Sonstige Eigenschaften
| Unterstützte Messgrößen | Schwinggeschwindigkeit (mm/s, rms) | Schwingbeschleunigung (g, rms) | Schwingbeschleunigung (g, peak) | Temperatur (°C) |
Einbau / Entsorgung
| Entsorgung | WEEE-Nummer gemäß § 6 Abs. 3 ElektroG: 40951076 |
| Einbau | Einbau / Installation darf nur durch eine Elektrofachkraft erfolgen! |
Sonstige
| Prozessanschluss | M8x1 |
| Polzahl | 4-polig |
| Bauform | Zylinder |
| Steckertyp | M12 |
| Schaltausgang | PNP |
