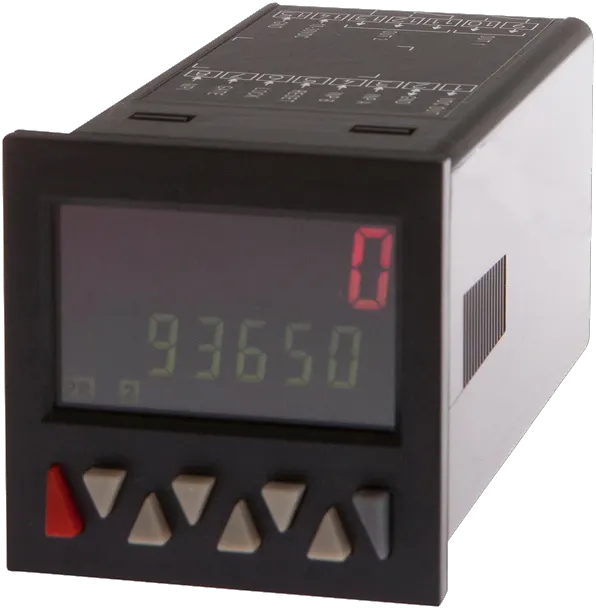

Zähler Multifunktion, 48x108x48mm, Anzeige LCD, 12 Dekaden, 55kHz, 2x Vorwahl, 10-30V DC, 2x Relaiskontakt Wechsler (NO/NC), Schraubanschluss 13polig, IP65, Kunststoff PC, Addierend, Subtrahierend, Hintergrundbeleuchtung der LC-Anzeige, Mit Reset-...
SKU: CM030980
Verfügbar3–5 Werktage Lieferzeit
€271,70 / Stück
€323,32 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenElektrische Eigenschaften
| Schaltspannung | 250 V |
| Mit 4-fach Auswertung | Ja |
| Elektrischer Anschluss | Klemmanschluss |
| Polzahl | 13 |
| Schaltleistung | 30 VA |
| Anzahl der Dekaden | 12 |
| Ausführung des Schaltausgangs | Relaiskontakt |
| Ausführung der Schaltfunktion | Wechsler (NO/NC) |
| Ausführung des 2. Schaltausgangs | Relaiskontakt |
| Wischkontaktzeit | 0,01 - 99,99 s |
| Anzahl der Schaltausgänge | 2 |
| Leistungsaufnahme | 4.5 VA |
| Anzeige | LCD-Display (Beleuchtet) |
| Ausführung des Signaleingangs A | PNP/NPN |
| Ausführung des Signaleingangs B | PNP/NPN |
| Mit Zeitzählfunktion | Ja |
| Ausführung der 2. Schaltfunktion | Wechsler (NO/NC) |
| Anzahl der einzustellenden Vorwahlen | 2 |
| Zählfrequenz | 55 kHz |
| Geberversorgungsspannung | 24 V |
| Betriebsspannung (DC) | 10 - 30 V |
| Geberversorgungsstrom | 80 mA |
| Bemessungsschaltstrom | 3000 mA |
| Mit Reset-Funktion | Ja |
Sonstige Eigenschaften
| Luftfeuchtigkeit im Betrieb (nicht kondensierend) | 93 % |
| Zählfunktionen | Addierend | Subtrahierend |
Weiteres
| IPF Produktgruppe | 500 Zähler |
| Verpackungsmaße | 210 x 138 x 95 mm |
| POP-konform | Ja |
| Zolltarifnummer | 90291000 |
| WEEE-Nummer | 40951076 |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| RoHS konform | Ja |
| Bruttogewicht | 196 g |
Einbau / Entsorgung
| Entsorgung | WEEE-Nummer gemäß § 6 Abs. 3 ElektroG: 40951076 |
| Einbau | Einbau / Installation darf nur durch eine Elektrofachkraft erfolgen! |
Klassifizierung
| ETIM 8 | EC002300 Einbau-Impulszähler |
Mechanische Eigenschaften
| Höhe | 48 mm |
| Breite | 48 mm |
| Montageart | Fronttafeleinbau |
| Umgebungstemperatur | von -20 bis 65 °C |
| Länge | 108 mm |
| Werkstoff des Gehäuses | Kunststoff (PC) |
| Lagertemperatur | von -25 bis 75 °C |
| Einbautiefe | 101 mm |
| Schutzart (IP) | IP65 |
