TTM150C-206A-G1/2-LI6-H1140-L460-50/150C Temperaturerfassung – mit Stromausgang
SKU: 100002533 Type: TTM150C-206A-G1/2-LI6-H1140-
L460-50/150C
Verfügbar 3–5 Werktage Lieferzeit
€146,10 / Stück
€173,86 inkl. MwSt.
Eigenschaften
- • Miniatur-Bauform
- • Analogausgang 4…20 mA
- • Werkseinstellung -50…150°C (andere auf Anfrage)
- • Prozessanschluss G1/2“ Außengewinde
- • Biegbarer Fühler (min. Biegeradius: 3x Außendurchmesser; ausgenommen 30 mm Fühlerspitze)
Funktionsprinzip
Die Miniaturtransmitter der TTM Serie gibt es in den Varianten mit integriertem Fühler. Durch die integrierte Elektronik muß der eingeschränkte Temperaturbereich im Bereich des M12 Steckers beachtet werden.
Analogausgang
| Bürde | ≤ 0.84 kΩ @24 VDC [R =(V – 5.5 |
| Bürde | Load Supply |
| Bürde | V) / 22 mA] |
| Stromausgang | 4…20 mA |
| Genauigkeit | ± 0.2 K |
Referenzbedingungen nach IEC 61298-1
| Hilfsenergie | 24 VDC |
| Luftfeuchtigkeit | von 45 bis 75 % |
| Luftdruck | von 860 bis 1060 hPa |
| Temperatur (-) | 15…+25 °C |
Spannungsversorgung
| Kurzschluss-/Verpolungsschutz | ja / ja |
| Stromaufnahme | bis 20 mA |
| Betriebsspannung UB | von 5.5 bis 32 VDC |
| Schutzart (IP) | IP67 |
| Schutzklasse (elektrisch) | III |
Temperaturverhalten
| Temperaturkoeffizient Nullpunkt TK0 | ± 0.1 % v.E./10 K |
| Temperaturkoeffizient Spanne TKs | ± 0.1 % v.E./10 K |
Tests/Zulassungen
| MTTF | 162 Jahre nach SN 29500 (Ed. 99) 40 °C |

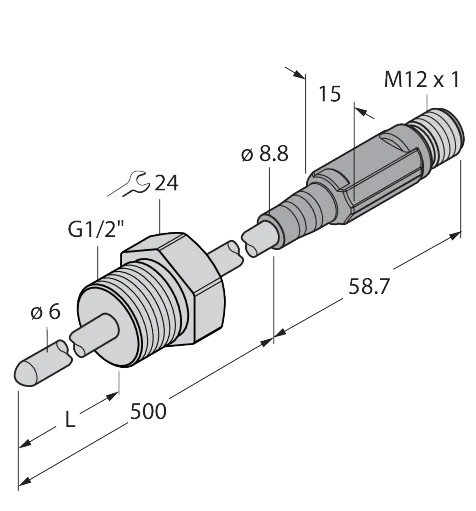

Mechanische Daten
| Fühlermaterial | Edelstahl, 1.4404 (AISI 316L) |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Druckfestigkeit | 100 bar |
| Prozessanschluss | G 1/2'' Außengewinde |
| Gehäusewerkstoff | Edelstahl/Kunststoff, 1.4404 (AISI 316L) |
Temperaturbereich
| Außendurchmesser | 6 mm |
| Eintauchtiefe L | 460 mm |
| Bemerkung | Max. Temperatur Elektronik: 80 °C / 176 |
| Bemerkung | °F |
| Messbereich | -50…150 °C |
| Messbereich | -58…302 °F |
| Messelement (nach DIN IEC 751) | Pt1000, DIN EN 60751, Klasse A |
| Ansprechzeit (bei ruhender Luft) | t₀₅ = 6 s / t₀₉ = 15 s in Wasser @ 0,2 m/s |
Umgebungsbedingungen
| Umgebungstemperatur | von -40 bis 80 °C |
| Lagertemperatur | von -40 bis 80 °C |
