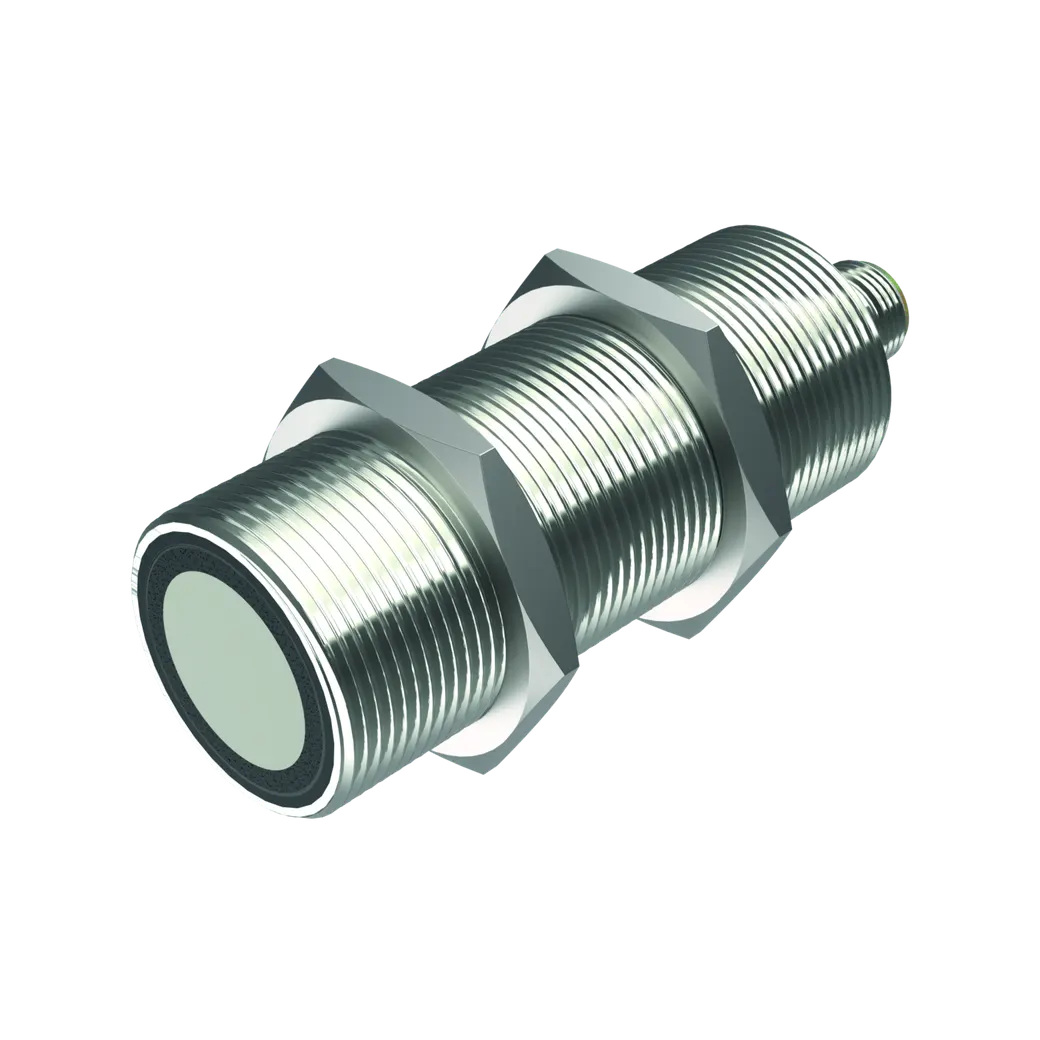

Ultraschallsensor – Reflexionstaster

Eigenschaften

• •Glatte Schallwandlerfront
• •Zylindrische Bauform M30, vergossen
• •Anschluss über M12x1 Steckverbinder
• •Temperaturkompensation
• •Blindzone: 30cm
• •Reichweite: 300cm
• •Auflösung: 1mm
• •Öffnungswinkel der Schallkeule: +/- 15°
• •Frequenzausgang mit 300…2000 Hz (150…1000 Hz)
• •Frequenzbereich wählbar durch Steuerleitung FS (siehe

Funktionsprinzip

Ultraschallsensoren erfassen mit Hilfe von Schallwellen berührungslos und verschleißfrei eine Vielfalt von Objekten. Dabei spielt es keine Rolle, ob das Objekt durchsichtig oder undurchsichtig, metallisch oder nichtmetallisch, fest, flüssig oder pulverförmig ist. Auch Umgebungseinflüsse wie Sprühnebel, Staub oder Regen beeinträchtigen die Funktion kaum. Über den Steuereingang lässt sich der Frequenzbereich wählen. Liegt dieser auf Masse (-) ist der niedrigere Frequenzbereich gewählt. Ist er nicht oder an die Versorgungsspannung angeschlossen, so arbeitet der Ausgang im höheren Frequenzbereich.
