Turck
Turck

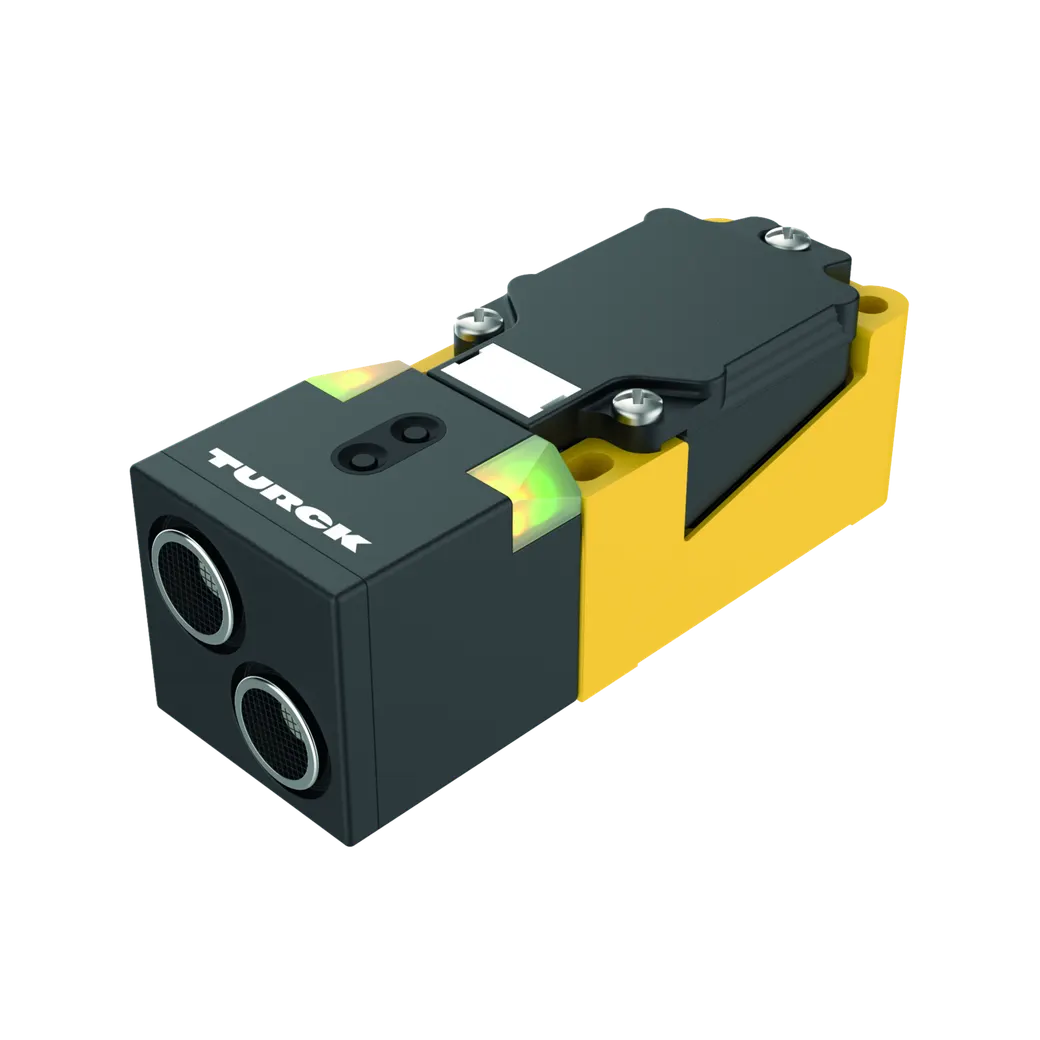

Ultraschallsensor – Reflexionstaster
SKU: 100002505 Type: RU200-CP40-LIU2P8X2T/S968
Verfügbar3–5 Werktage Lieferzeit
€365,80 / Stück
€435,30 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Getrennte Schallwandler für Sender und Empfänger
- Quader Bauform 40x40x166 mm
- Anschluss über Schraubklemmen
- Klemmenraum für Kabelverschraubung M20x1.5
- Teachbereich über Taster einstellbar
- Blindzone: 5cm
- Reichweite: 200cm
- Auflösung: 1mm
- Öffnungswinkel der Schallkeule: +/- 60°
- 1xSchaltausgang, PNP
- Programmierbar Schließer/Öffner
- 1xAnalogausgang, 4..20mA / 0..10V
- Invertiertes Verhalten bei Echoverlust 0V
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 150 mA |
| Bereitschaftsverzögerung | ≤ 300 ms |
| Lastwiderstand Spannungsausgang | ≥ 1 kΩ |
| Ansprechzeit typisch | < 160 ms |
| Stromausgang | 4…20 mA |
| Lastwiderstand (Stromausgang) | ≤ 1000 Ω |
| Drahtbruchsicherheit | ja |
| Schaltfrequenz | bis 3 Hz |
| Spannungsfall bei Ie | ≤ 2.5 V |
| Einstellmöglichkeit | Drucktaster |
| Hysterese | ≤ 20 mm |
| Kurzschlussschutz | ja/einrastend |
| Verpolungsschutz | ja |
| Ausgangsfunktion | Schließer/Öffner, PNP |
| Lastwiderstand Stromausgang | ≤ 0.5 kΩ |
| Ausgang 1 | Schaltausgang |
| Ausgang 2 | Analogausgang |
| Restwelligkeit | 10 % Uss |
| Leerlaufstrom | bis 50 mA |
| Reststrom | ≤ 0.1 mA |
| Betriebsspannung | von 15 bis 30 V |
| Spannungsausgang | von 0 bis 10 V |
Mechanische Daten
| Schaltzustandsanzeige | LED, gelb |
| Elektrischer Anschluss | Klemmenraum, Klemmkasten mit Kabelverschraubung, Vierdraht |
| Druckfestigkeit | 0,5…5 Bar |
| Objekt erfasst | LED, grün |
| Umgebungstemperatur | von 0 bis 70 °C |
| Bauform | Quader, CP40 |
| Abstrahlrichtung | gerade |
| Gehäusewerkstoff | Kunststoff, PBT-GF30-V0 |
| Schutzart (IP) | IP40 |
| Abmessung | 166 x 40 x 40 mm |
Ultraschall Daten
| Kantenlänge des Nennbetätigungselement | 100 mm |
| Funktion | Näherungsschalter |
| Auflösung | 1 mm |
| Annäherungsgeschwindigkeit | ≤ 3 m/s |
| Überfahrgeschwindigkeit | ≤ 3 m/s |
| Ultraschall-Frequenz | 120 kHz |
| Reichweite | von 0.05 bis 2 m |
| Mindestgröße Schaltbereich | 20 mm |
| Wiederholpräzision | ≤ 0.25 % v. E. |
| Mindestgröße Messbereich | 200 mm |
Tests/Zulassungen
| Schwingungsfestigkeit | 20g, 10…55 Hz, Sinus, 3 Achsen, 30min/ |
| Schwingungsfestigkeit | Achse gemäß IEC 60068-2-6 |
| Konformitätserklärung EN ISO/IEC | EN 60947-5-7 |
| Schockprüfung | 30 g, 11 ms , Halbsinus, 3 Achsen gemäß IEC 60068-2-27 |
| Zulassungen | cULus |
| Zulassungen | CE |
Allgemein
| Spezielle Ausführung | S968 entspricht:Messbereich nach Kundenwunsch |
Sonstige
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Analogausgang | 4…20 mA |
| Steckertyp | Klemme |
| Schaltausgang | Schließer/Öffner |
| Schaltausgang | PNP |
