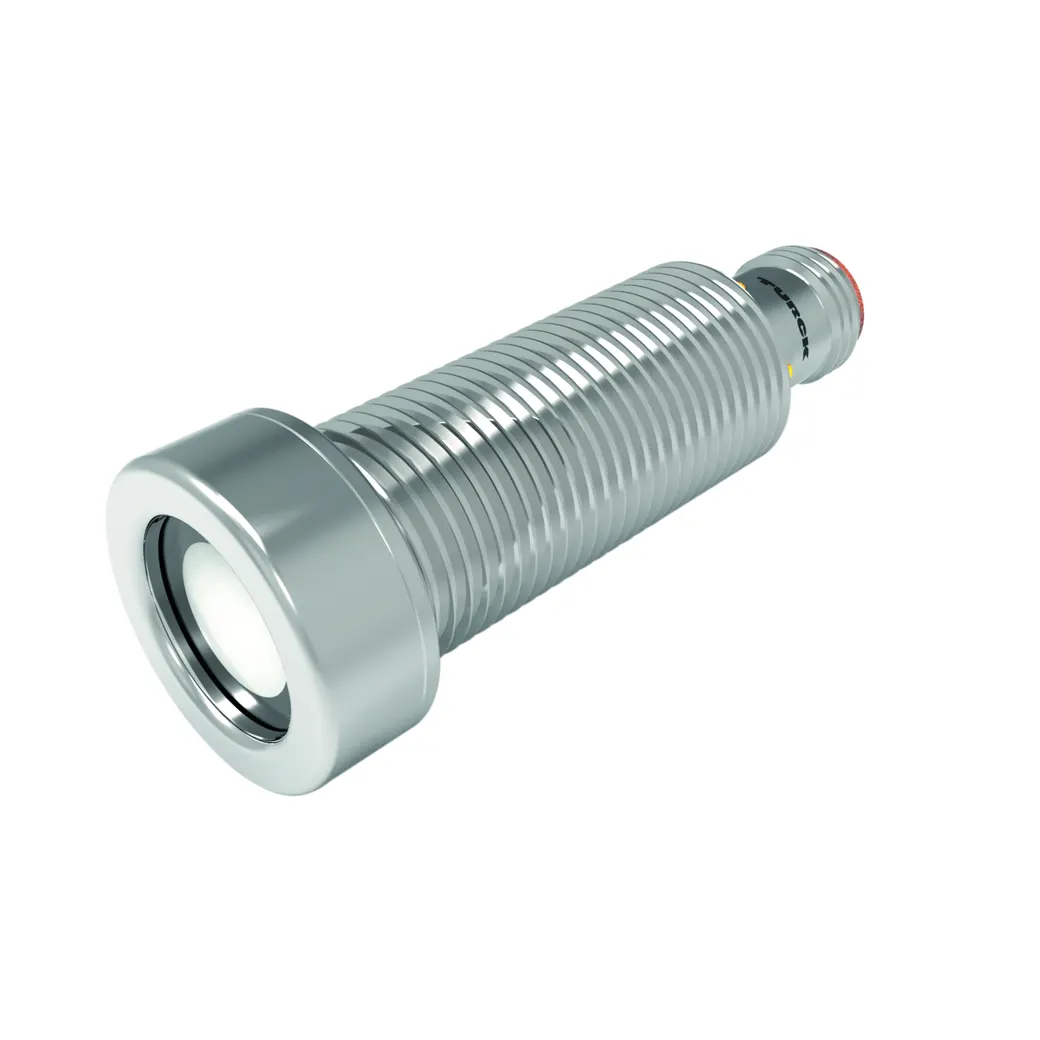

Ultraschallsensor – Reflexionstaster
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Schallwandlerfront mit PTFE-Schicht
- Edelstahl-Frontaufsatz
- Zylindrische Bauform M18, vergossen
- Anschluss über M12x1 Steckverbinder
- Temperaturkompensation
- Blindzone: 15cm
- Reichweite: 100cm
- Auflösung: 1mm
- Öffnungswinkel der Schallkeule: +/- 16°
- Analogausgang, 4…20 mA, zusätzlicher Schaltausgang PNP
Funktionsprinzip
Ultraschallsensoren erfassen mit Hilfe von Schallwellen berührungslos und verschleißfrei eine Vielfalt von Objekten. Dabei spielt es keine Rolle, ob das Objekt durchsichtig oder undurchsichtig, metallisch oder nichtmetallisch, fest, flüssig oder pulverförmig ist. Auch Umgebungseinflüsse wie Sprühnebel, Staub oder Regen beeinträchtigen die Funktion kaum. Das Schallkeulen-Diagramm zeigt den Erfassungsbereich des Sensors. Nach Norm EN 60947-5-7 werden quadratische Targets in den Größen 20 x 20 mm, 100 x 100 mm und ein Rundstab mit einem Durchmesser von 27 mm verwendet. Wichtig: Die Erfassungsbereiche für andere Targets können aufgrund der unterschiedlichen Reflexionseigenschaften und Geometrien zu den Normtargets verschieden sein.
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 150 mA |
| Bereitschaftsverzögerung | ≤ 300 ms |
| Ansprechzeit typisch | < 90 ms |
| Stromausgang | 4…20 mA |
| Lastwiderstand (Stromausgang) | ≤ 1000 Ω |
| Drahtbruchsicherheit | ja |
| Schaltfrequenz | bis 6.9 Hz |
| Einstellmöglichkeit | Remote-Teach |
| Kurzschlussschutz | ja/taktend |
| Verpolungsschutz | ja |
| Ausgangsfunktion | Analogausgang |
| Lastwiderstand Stromausgang | ≤ 0.5 kΩ |
| Ausgang 1 | Analogausgang |
| Restwelligkeit | 10 % Uss |
| Leerlaufstrom | bis 50 mA |
| Betriebsspannung | von 15 bis 30 V |
Mechanische Daten
| Schaltzustandsanzeige | LED, gelb |
| Elektrischer Anschluss | Steckverbinder, M12 x 1, Fünfdraht |
| Druckfestigkeit | 0,5…5 Bar |
| Objekt erfasst | LED, grün |
| Umgebungstemperatur | von -5 bis 50 °C |
| Lagertemperatur | von -40 bis 50 °C |
| Schallwandlerwerkstoff | Kunststoff, Epoxyd-Harz und PU-Schaum |
| Schallwandlerwerkstoff | mit PTFE-Beschichtung |
| Bauform | Gewinderohr, M18 |
| Max. Anziehdrehmoment Gehäusemutter | 20 Nm |
| Abstrahlrichtung | gerade |
| Gehäusewerkstoff | Edelstahl, 1.4404 (AISI 316L), PTFE beschichtet |
| Schutzart (IP) | IP67 |
| Abmessung | Ø 18 x 75 mm |
Ultraschall Daten
| Kantenlänge des Nennbetätigungselement | 100 mm |
| Temperaturdrift | ± 1.5 % v. E. |
| Funktion | Näherungsschalter |
| Auflösung | 1 mm |
| Annäherungsgeschwindigkeit | ≤ 8 m/s |
| Überfahrgeschwindigkeit | ≤ 2 m/s |
| Ultraschall-Frequenz | 200 kHz |
| Reichweite | von 0.15 bis 1 m |
| Mindestgröße Schaltbereich | 100 mm |
| Linearitätsfehler | ≤ ± 0.5 % |
| Wiederholpräzision | ≤ 0.15 % v. E. |
| Mindestgröße Messbereich | 100 mm |
Tests/Zulassungen
| Schwingungsfestigkeit | 20g, 10…55 Hz, Sinus, 3 Achsen, 30min/ |
| Schwingungsfestigkeit | Achse gemäß IEC 60068-2-6 |
| MTTF | nach SN 29500 (Ed. 99) 40 °C |
| Konformitätserklärung EN ISO/IEC | EN 60947-5-7 |
| Schockprüfung | 30 g, 11 ms , Halbsinus, 3 Achsen gemäß IEC 60068-2-27 |
| Zulassungen | cULus |
| Zulassungen | CE |
Sonstige
| Bauform | Gewinderohr |
| Gehäusewerkstoff | Edelstahl |
| Gehäusewerkstoff | PTFE |
| Analogausgang | 4…20 mA |
| Steckertyp | M12 |
