Induktiv oder kapazitiv: Näherungsschalter richtig auswählen
Ein induktiver Sensor soll den Kunststoffdeckel auf der Flasche erkennen und meldet nichts. Der Sensor ist in Ordnung, er kann diese Aufgabe nur nicht lösen: induktive Näherungsschalter erfassen ausschließlich Metall. Fälle wie dieser sind der häufigste Grund, warum in der Instandhaltung nachträglich auf ein anderes Messprinzip gewechselt wird.
Die Entscheidung zwischen induktiv und kapazitiv fällt nicht über den Preis, sondern über zwei Größen: den Werkstoff des zu erfassenden Objekts und die Umgebung am Einbauort. Dieser Beitrag ordnet beide Prinzipien gegeneinander ein, nennt die Kriterien in der Reihenfolge, in der sie in der Praxis entscheiden, und zeigt, wo das jeweils andere Prinzip die bessere Wahl ist.
Die Entscheidung in Kurzform

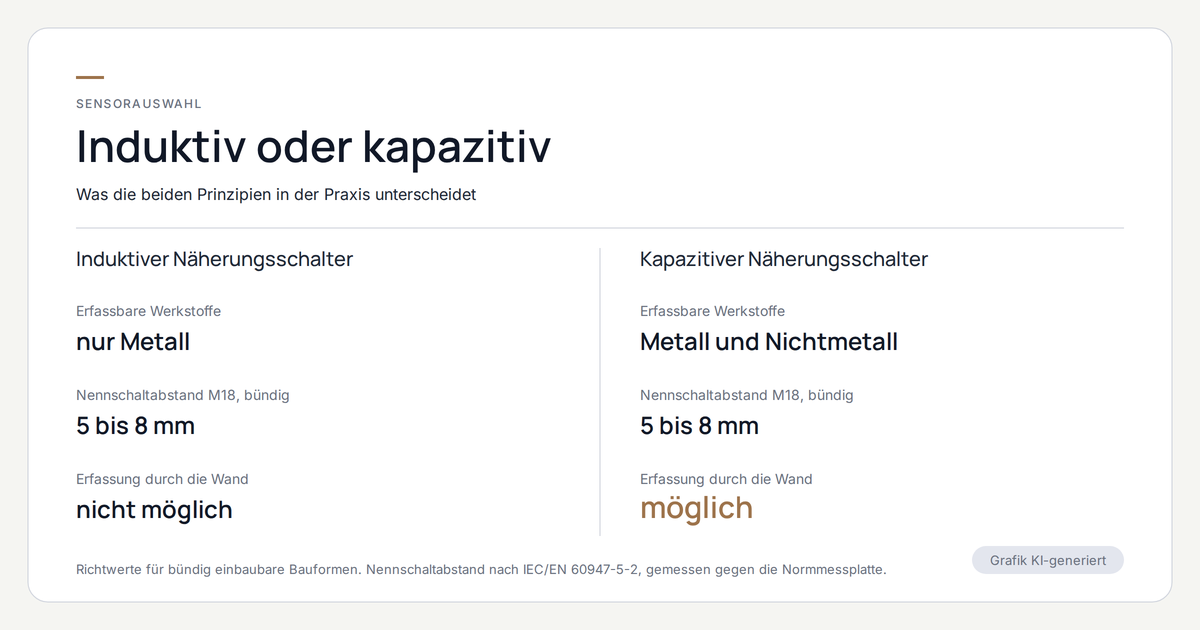

Die folgende Matrix fasst zusammen, was die beiden Prinzipien unterscheidet. Wer eine konkrete Aufgabe vor sich hat, findet die Vorauswahl bereits hier; die Abschnitte danach begründen die Werte und nennen die Randbedingungen.
| Kriterium | Induktiver Näherungsschalter | Kapazitiver Näherungsschalter | Hinweis für die Auswahl |
|---|---|---|---|
| Erfassbare Werkstoffe | nur elektrisch leitfähige Werkstoffe, also Metalle | Metalle, Kunststoff, Glas, Holz, Papier, Flüssigkeiten, Schüttgut | Ist das Objekt aus Metall und bleibt es das, fällt die Wahl auf induktiv |
| Typischer Nennschaltabstand, bündig | M12 rund 2 bis 4 mm, M18 rund 5 bis 8 mm | M12 rund 2 bis 4 mm, M18 rund 5 bis 8 mm, auf Kunststoff deutlich weniger | Katalogwerte gelten für die Normmessplatte, nicht für Ihr Objekt |
| Abhängigkeit vom Werkstoff | Reduktionsfaktor je Metall, Stahl am höchsten | Dielektrizitätszahl des Objekts, Wasser hoch, Kunststoff niedrig | In beiden Fällen sinkt der reale Schaltabstand gegenüber dem Katalogwert |
| Staub, Wasser, Anhaftungen | unempfindlich, Verschmutzung ohne Metallanteil stört kaum | empfindlich, Kondensat, Schaum und Anhaftungen können auslösen | In nasser oder stark verschmutzter Umgebung ist induktiv robuster |
| Erfassung durch eine Wand hindurch | nicht möglich | möglich bei dünner, nichtleitender Wand | Für Füllstand an geschlossenen Behältern das entscheidende Merkmal |
| Einstellaufwand | keiner, Schaltpunkt liegt fest | Empfindlichkeit über Potentiometer oder Teach einstellen | Kapazitiv braucht Inbetriebnahmezeit und gelegentliche Kontrolle |
| Temperaturverhalten | geringe Drift über den zulässigen Bereich | größere Drift, Nachjustierung kann nötig werden | Bei kalt anfahrenden, heiß laufenden Anlagen mitbedenken |
| Typische Bauformen | M8 bis M30, Quaderbauformen, Ringsensoren | M12 bis M30, Quaderbauformen, aufklebbare Bauformen | Bauraum vor dem Prinzip prüfen, er begrenzt den Schaltabstand |
| Typische Einsatzgebiete | Endlagen, Positionierung, Zählen von Metallteilen | Füllstand, Anwesenheit nichtmetallischer Teile, Behälterüberwachung | Beide Prinzipien schließen sich in einer Anlage nicht aus |
So arbeiten induktive Näherungsschalter
Ein induktiver Sensor erzeugt an seiner aktiven Fläche ein hochfrequentes elektromagnetisches Wechselfeld. Nähert sich ein metallisches Objekt, entstehen darin Wirbelströme, die dem Schwingkreis Energie entziehen. Diese Bedämpfung wertet der Sensor aus und schaltet den Ausgang. Nichtleitende Stoffe bedämpfen das Feld nicht und bleiben für ihn unsichtbar - Kunststoff, Glas oder Papier lösen keinen Schaltvorgang aus.
Wie stark ein Metall bedämpft, hängt von seiner Leitfähigkeit und seinen magnetischen Eigenschaften ab. Baustahl bedämpft am stärksten, Edelstahl, Messing und Aluminium deutlich schwächer. Der Katalogwert gilt für eine Normmessplatte aus Baustahl nach IEC/EN 60947-5-2; auf anderen Metallen sinkt der Schaltabstand um den jeweiligen Reduktionsfaktor. Wie sich daraus der Wert ergibt, mit dem konstruiert werden darf, zeigt der Beitrag zum Schaltabstand induktiver Sensoren.
So arbeiten kapazitive Näherungsschalter
Ein kapazitiver Sensor bildet mit seiner aktiven Fläche einen offenen Kondensator. Tritt ein Objekt in das Streufeld, ändert sich dessen Kapazität, und der Sensor schaltet. Entscheidend ist dabei nicht die Leitfähigkeit, sondern die Dielektrizitätszahl des Objekts. Deshalb erfasst ein kapazitiver Sensor auch nichtleitende Stoffe - und Metall ohnehin, weil dieses die stärkste Änderung bewirkt.
Der Nennschaltabstand wird ebenfalls nach IEC/EN 60947-5-2 gemessen, bei kapazitiven Ausführungen gegen eine geerdete Metallplatte. Auf Wasser liegt der reale Schaltabstand nahe an diesem Wert, auf trockenem Kunststoff deutlich darunter, häufig bei der Hälfte oder weniger.
Wasser wird leichter erkannt als Kunststoff
Die Dielektrizitätszahl beschreibt, wie stark ein Stoff das elektrische Feld beeinflusst. Wasser liegt bei rund 80 und ist damit für kapazitive Sensoren gut erfassbar. Glas erreicht etwa 5 bis 10, trockene Kunststoffe nur 2 bis 4, trockenes Holz und Papier liegen ähnlich niedrig und steigen mit der Feuchte deutlich an. Je niedriger der Wert, desto näher muss das Objekt an die aktive Fläche.
Für die Auslegung bedeutet das: der Katalogwert ist eine Obergrenze, die in der Anwendung nur bei gut erfassbaren Medien erreicht wird. Bei trockenem Schüttgut in dünnwandigen Behältern bleibt oft nur ein Bruchteil davon übrig.
Erfassung durch die Behälterwand
Kapazitive Sensoren können ein Medium durch eine Wand hindurch erkennen, solange diese nichtleitend und dünn ist und das Medium eine höhere Dielektrizitätszahl hat als die Wand. In der Praxis heißt das: Kunststoff- oder Glaswand statt Metall, Wandstärke im Millimeterbereich, und ein Medium wie Wasser, Lauge oder feuchtes Granulat. Der Sensor wird dabei außen montiert und auf das leere Behälterteil eingelernt.
Grenzen setzen Anhaftungen an der Innenwand, Schaum auf der Flüssigkeit und Kondensat außen: alle drei können einen Füllstand vortäuschen. Unter welchen Bedingungen die Messung durch die Wand trägt und wann sie an ihre Grenze kommt, ist in der FAQ zusammengefasst - dort steht, wann ein kapazitiver Sensor durch die Behälterwand misst.
Die sieben Kriterien im Vergleich
Objektwerkstoff. Das erste und in den meisten Fällen bereits entscheidende Kriterium. Metall lässt beide Prinzipien zu, alles andere nur das kapazitive. Wechseln die Werkstoffe an derselben Position, ist das kapazitive Prinzip im Vorteil, weil es beide Gruppen erfasst.
Schaltabstand. Bei gleicher Baugröße liegen beide Prinzipien im ähnlichen Bereich. Der Unterschied entsteht durch den Werkstoff: induktiv über den Reduktionsfaktor, kapazitiv über die Dielektrizitätszahl. In beiden Fällen ist der Katalogwert eine Obergrenze unter Laborbedingungen.
Verschmutzung und Feuchtigkeit. Hier trennen sich die Prinzipien am deutlichsten. Ein induktiver Sensor ignoriert Staub, Öl und Wasserfilm, solange kein Metall im Spiel ist. Ein kapazitiver Sensor bewertet all das als Objekt.
Einbausituation. Beide Prinzipien gibt es bündig und nicht bündig einbaubar. Bündige Ausführungen dürfen vollständig in Metall eingelassen werden und haben den kleineren Schaltabstand; nicht bündige erreichen mehr, brauchen aber einen freien Bereich rund um die aktive Fläche. Bei kapazitiven Sensoren ist zusätzlich der Abstand zu geerdeten Metallteilen zu beachten.
Temperatur und Schutzart. Beide Prinzipien sind in IP67 verbreitet, für Reinigungsprozesse auch in IP68 und IP69K nach IEC 60529 beziehungsweise ISO 20653. Kapazitive Sensoren driften über den Temperaturbereich stärker, was bei eng eingestellter Empfindlichkeit zu Fehlschaltungen führen kann.
Störfestigkeit. Für den Industriebereich gilt IEC 61000-6-2. Praktisch relevanter ist die gegenseitige Beeinflussung: werden mehrere Sensoren nebeneinander oder gegenüber montiert, sind die Mindestabstände aus dem Datenblatt einzuhalten. Kapazitive Sensoren reagieren zusätzlich auf bewegte Metallteile und auf Personen in unmittelbarer Nähe der aktiven Fläche.
Einstellaufwand. Der induktive Sensor wird montiert und arbeitet. Der kapazitive wird auf die Anwendung eingestellt, im Idealfall mit gefülltem und leerem Behälter als Referenz. Dieser Aufwand fällt einmal an, sollte aber in der Inbetriebnahme eingeplant werden.
Typische Anwendungsfälle
Die folgende Zuordnung deckt die Aufgaben ab, die in Maschinenbau, Verpackung, Lebensmittelproduktion und Fördertechnik regelmäßig vorkommen.
| Aufgabe | Empfehlung | Begründung |
|---|---|---|
| Metallteil auf dem Förderband erkennen und zählen | induktiv | unempfindlich gegen Staub und Spritzwasser, kein Einstellaufwand |
| Kunststoffdeckel auf der Glasflasche prüfen | kapazitiv, alternativ optisch | Kunststoff ist induktiv nicht erfassbar; bei hoher Taktzahl kann optisch schneller sein |
| Füllstand von Granulat im Kunststoffsilo | kapazitiv | Erfassung durch die Wand, kein Eingriff in den Behälter nötig |
| Endlage eines Pneumatikzylinders | induktiv am Anschlag oder Magnetfeldsensor in der Zylindernut | metallischer Kolben oder Anschlag, Position eindeutig und wiederholbar |
| Karton auf der Rollenbahn erkennen | optisch, kapazitiv bei kurzem Abstand | Papier hat eine niedrige Dielektrizitätszahl, der Abstand muss klein bleiben |
| Flüssigkeitsstand durch die Schlauchwand | kapazitiv | dünne, nichtleitende Wand und ein Medium mit hoher Dielektrizitätszahl |
Fehlerquellen in der Praxis
Anhaftungen und Kondensat bei kapazitiven Sensoren. Produktreste an der aktiven Fläche oder an der Behälterinnenwand werden als Objekt bewertet. Der Sensor meldet dauerhaft belegt, obwohl der Behälter leer ist. In Reinigungsprozessen kommt Schaum als Ursache hinzu. In der FAQ steht ausführlicher, warum kapazitive Sensoren bei Feuchtigkeit von selbst schalten und mit welchen Maßnahmen sich das eingrenzen lässt.
Zu empfindliche Einstellung. Wird die Empfindlichkeit auf den maximal möglichen Schaltabstand gedreht, arbeitet der Sensor am Rand seines Bereichs. Temperaturdrift oder eine leichte Verschmutzung genügen dann für sporadische Fehlschaltungen. Die Einstellung sollte Reserve zur Schaltschwelle lassen.
Dünne Bleche bei induktiven Sensoren. Unter etwa 1 mm Materialstärke können sich die Wirbelströme nicht vollständig ausbilden, der Schaltabstand sinkt gegenüber dem Tabellenwert.
Beschichtungen. Lack und Pulverbeschichtung wirken bei induktiven Sensoren wie ein zusätzlicher Luftspalt. Bei kapazitiven Sensoren gehen sie als eigenes Dielektrikum in die Messung ein und verändern den Schaltpunkt.
Gegenseitige Beeinflussung. Zu eng montierte Sensoren stören sich, das Schaltverhalten wird unregelmäßig. Die Mindestabstände stehen im Datenblatt und gelten für beide Prinzipien.
Wenn beide Prinzipien ausscheiden
Reicht der erreichbare Schaltabstand nicht aus oder ist die Umgebung für ein kapazitives System zu nass, kommen andere Prinzipien in Betracht. Optische Sensoren arbeiten über deutlich größere Entfernungen und sind unabhängig vom Werkstoff, brauchen aber freie Sicht und saubere Optik. Ultraschall erfasst ebenfalls berührungslos und kommt mit Staub und Nebel besser zurecht, ist dafür langsamer und temperaturabhängiger.
Den passenden Sensor auswählen
Für die Auslegung werden vier Angaben gebraucht: Werkstoff des Objekts, dessen Größe, der mechanisch mögliche Abstand und der Temperaturbereich am Einbauort. Daraus ergibt sich das Prinzip, danach die Baugröße und zuletzt die Bauform. Wer diese Angaben bei einer Anfrage mitliefert, bekommt eine belastbare Empfehlung statt einer Katalogliste.
Eine Übersicht der Bauformen finden Sie bei den induktiven Sensoren und den kapazitiven Sensoren. Weitere Prinzipien und ihre Einsatzbereiche sind im Überblick zu den Sensortypen beschrieben, Kennwerte wie Schaltabstand, Hysterese und IP-Schutzklasse im Glossar.
Weiterführende Antworten
Einzelfragen zur Auswahl zwischen beiden Prinzipien - vom erreichbaren Schaltabstand kapazitiver Sensoren bis zum Verhalten induktiver Sensoren auf Aluminium und Edelstahl - sind an einer Stelle gesammelt. Die Antworten zu Näherungsschaltern in der FAQ werden fortlaufend ergänzt.
