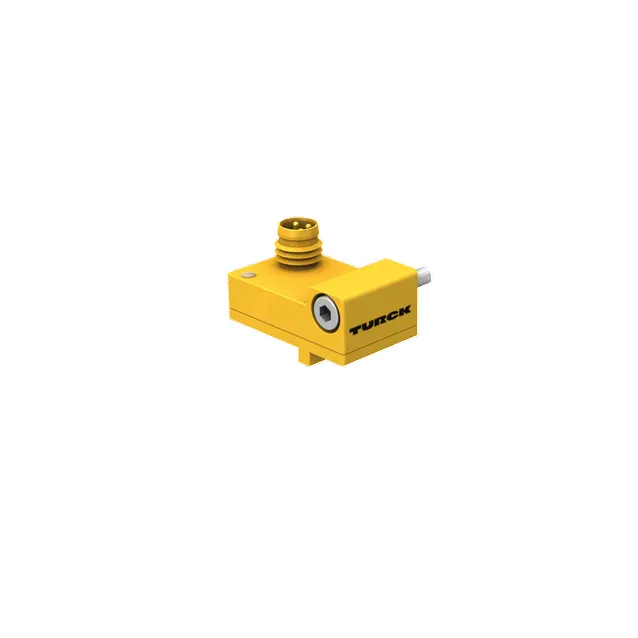

Magnetfeldsensor – für Pneumatikzylinder

Name: Magnetfeldsensor – für Pneumatikzylinder
Brand: Turck
SKU: 1058600
Price: 68.6 EUR
Availability: InStock

SKU: 1058600 Type: BIM-NST-Y1X-H1141

Verfügbar3–5 Werktage Lieferzeit

€68,60 / Stück

€81,63 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

Kunststoff, PA12‐GF30
magnet‐induktiver Sensor
DC 2‐Draht, nom. 8,2 VDC
Ausgang gemäß EN 60947‐5‐6 (NAMUR)
Steckverbinder M12 x 1
ATEX Kategorie II 2 G, Ex Zone 1
ATEX Kategorie II 1 D, Ex Zone 20
SIL2 (Low Demand Mode) gemäß IEC 61508, PL c gemäß ISO 13849-1 bei HFT0
SIL3 (All Demand Mode) gemäß IEC 61508, PL e gemäß ISO 13849-1 bei redundantem Aufbau HFT1

Funktionsprinzip

Magnetfeld-Sensoren werden durch Magnetfelder betätigt und insbesondere zur Erfassung der Kolbenposition in Pneumatikzylindern eingesetzt. Da Magnetfelder nichtmagnetisierbare Metalle durchdringen können, ist es möglich, mit dem Sensor einen am Kolben angebrachten Dauermagneten durch die AluminiumZylinderwand hindurch zu detektieren.

Montage auf folgende Profile

Schaltzustandsanzeige	LED, gelb
Im Lieferumfang	1 x Schraube M3x20, 1 x Zugbolzen, 1 x
Im Lieferumfang	Federring
Zylinderbauform	N K # # #

Elektrische Daten

Schaltfrequenz	1 kHz
Kennzeichnung des Gerätes	EX II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia IIIC T135 °C Da
Kennzeichnung des Gerätes	(max. U = 20 V, I = 60 mA, P = 130 mW)
Kennzeichnung des Gerätes	i i i
Stromaufnahme betätigt	≥ 2.1 mA
Ausgangsfunktion	Zweidraht, NAMUR
Zulassung gemäß	KEMA 02 ATEX 1090X
Stromaufnahme unbetätigt	≤ 1.2 mA
Spannung	nom. 8.2 VDC

Mechanische Daten

Material aktive Fläche	Kunststoff, PA12-GF30
Elektrischer Anschluss	Steckverbinder, M12 x 1
Bauform	Quader, NST
Gehäusewerkstoff	Kunststoff, PA12-GF30
Abmessung	28 x 17 x 14 mm

Umgebungsbedingungen

Schwingungsfestigkeit	55 Hz (1 mm)
MTTF	6198 Jahre nach SN 29500 (Ed. 99) 40
MTTF	°C
Umgebungstemperatur	von -25 bis 70 °C
Schockfestigkeit	30 g (11 ms)
Schutzart (IP)	IP67
