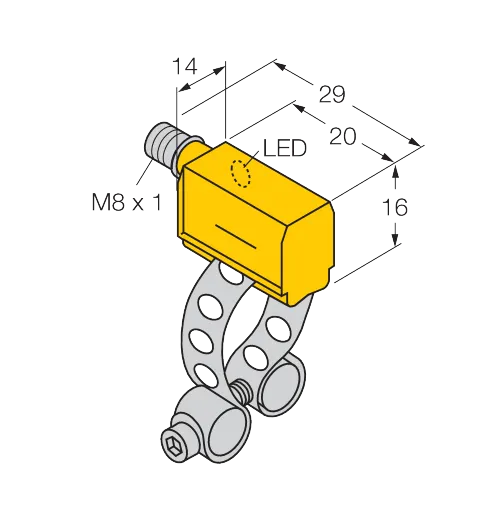

Turck Magnetfeldsensor – für Pneumatikzylinder – Bild 1
Turck

Magnetfeldsensor – für Pneumatikzylinder

SKU: 46250 Type: BIM-PST-AP6X-V1131
Verfügbar 3–5 Werktage Lieferzeit
€61,90 / Stück
€73,66 inkl. MwSt.
Datenblatt

Eigenschaften

  • • quaderförmig, Höhe 16 mm
  • • aktive Fläche vorne
  • • Kunststoff, PA12‐GF30
  • • magnet‐induktiver Sensor
  • • DC - 3‐Draht, 10…30 VDC
  • • Schließer, PNP‐Ausgang
  • • Steckverbinder, M8 x 1

Funktionsprinzip

Magnetfeld-Sensoren werden durch Magnetfelder betätigt und insbesondere zur Erfassung der Kolbenposition in Pneumatikzylindern eingesetzt. Da Magnetfelder nichtmagnetisierbare Metalle durchdringen können, ist es möglich, mit dem Sensor einen am Kolben angebrachten Dauermagneten durch die AluminiumZylinderwand hindurch zu detektieren.

Elektrische Daten

DC Bemessungsbetriebsstrom Ie ≤ 200 mA
Schaltfrequenz 1 kHz
Drahtbruchsicherheit/Verpolungsschutz ja/vollständig
Isolationsprüfspannung 0.5 kV
Spannungsfall bei Ie ≤ 1.8 V
Kurzschlussschutz ja/taktend
Ausgangsfunktion Dreidraht, Schließer, PNP
Leerlaufstrom bis 15 mA
Reststrom ≤ 0.1 mA
Restwelligkeit Uss ≤ 10 % UBmax
Betriebsspannung UB von 10 bis 30 VDC

Montage auf folgende Profile

Schaltzustandsanzeige LED, gelb
Im Lieferumfang KLP25
Zylinderbauform E

Mechanische Daten

Material aktive Fläche Kunststoff, PA12-GF30
Elektrischer Anschluss Steckverbinder, M8 x 1
Bauform Quader, PST
Gehäusewerkstoff Kunststoff, PA12-GF30
Abmessung 23 x 14 x 16 mm

Umgebungsbedingungen

Schwingungsfestigkeit 55 Hz (1 mm)
MTTF 2283 Jahre nach SN 29500 (Ed. 99) 40
MTTF °C
Umgebungstemperatur von -25 bis 70 °C
Schockfestigkeit 30 g (11 ms)
Schutzart (IP) IP67

Allgemeine Daten

Temperaturdrift ≤ 0.1 mm
Überfahrgeschwindigkeit ≤ 10 m/s
Hysterese ≤ 1 mm
Wiederholpräzision ≤ ± 0.1 mm
