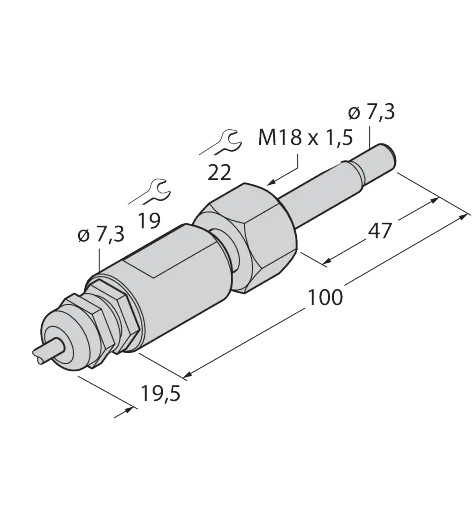

Turck Strömungsüberwachung – Überwachungsumfang gemäß Flow Modul Remote-Probe – Bild 1
Turck

Strömungsüberwachung – Überwachungsumfang gemäß Flow Modul Remote-Probe

SKU: 100002579 Type: FCST-A4-NA/D100 10M
Verfügbar 3–5 Werktage Lieferzeit
€316,10 / Stück
€376,16 inkl. MwSt.
Datenblatt

Eigenschaften

  • • Thermodynamisches Arbeitsprinzip
  • • Funktionsumfang gemäß Flow Modul
  • • Erweiterter Temperaturbereich
  • • Medientemperatur +10…+120 °C
  • • Frei ausrichtbare Sensoreinheit
  • • Einsteckmontage via Adapter
  • • Einschraub-Adapter M18 x 1,5

Funktionsprinzip

Die Strömungssensoren der FCST-Reihe arbeiten nach dem thermodynamischen Prinzip. Das Einsteckmontage-Konzept erlaubt eine freie Ausrichtung der Sensoreinheit innerhalb des Strömungskanals, unabhängig von der Montage des Prozessanschlusses. Neben der so gewonnenen Modularität erleichtert das zusätzlich den gerichteten Einbau, der für eine zuverlässige und präzise Strömungsüberwachung von großer Bedeutung ist. Die Einschraubadapter existieren in gängigen industriellen Gewindegrößen. Dadurch kann sich das System, bestehend aus Sensoreinheit und Einschraubadapter, problemlos an die unterschiedlichen Applikationsanforderungen anpassen. Aufgrund der modularen Einsteckmontage hält das System zudem hohen Prozessdrücken stand. Die Remote-Probes werden an die Applikations- und Gerätestatus direkt am Flow Modul an.

Allgemein

Arbeitsbereich Wasser 1…150 cm/s
Arbeitsbereich Öl 3…300 cm/s
Einschaltzeit typ. 2 s (1…13 s)
Bereitschaftszeit typ. 8 s (2…15 s)
Spezielle Ausführung D100 entspricht:Temperaturbereich 10…
Spezielle Ausführung 120 °C
Mediumtemperatur von 10 bis 120 °C
Einbaubedingungen Eintauchsensor
Temperaturgradient ≤ 250 K/min

Mechanische Daten

Dichtung FPM
Fühlermaterial Edelstahl, 1.4571 (AISI 316Ti)
Elektrischer Anschluss Kabel
Gerichteter Einbau Um das volle Leistungspotential des Sensors abzurufen, kann der Sensor gerichtet
Gerichteter Einbau eingebaut werden. Insbesondere bei der Überwachung von schlecht wärmeleitenden Medien wie bspw. Öle, Flüssigkeiten mit hohen Feststoffanteilen, abrasive Medien, etc., in Prozessen mit schnellen Temperaturänderugen (K/min) sowie generell bei
Gerichteter Einbau Komponenten mit analogem Ausgang ist auf den gerichteten Einbau des Sensors zu
Gerichteter Einbau achten.
Gerichteter Einbau Der gerichtete Einbau ist sichergestellt, sobald die effektive Strömungsrichtung der
Gerichteter Einbau Applikation mit der auf dem Sensor vorhandenen Markierung Flow Direction übereinstimmt.
Werkstoff Kabelmantel FEP
Druckfestigkeit 100 bar
Leitungslänge 10 m
Montageadapter Der Einbau der frei ausrichtbaren Strömungssensoren erfolgt über Montageadapter des Typs FCA-FCST. Der Adapter wird in ein T-Stück bzw. in eine Schweißmuffe eingeschraubt und je nach Typ gedichtet. Bei der Montage von Adaptern mit zylindrischem Gewinde ist grundsätzlich die beiliegende Dichtung zu verwenden (bspw.
Montageadapter G1/4, G1/2, G3/4, etc.). Montageadapter mit NPT-Gewinde werden generell ohne
Montageadapter Dichtung ausgeliefert (bspw. N1/2). Hier ist Hanf bzw. Teflonband zu verwenden.
Montageadapter Mit der unverlierbar zwischen oberem Gehäuseteil und Konusabschnitt angebracht
Montageadapter Überwurfmutter wird der Sensor anschließend im Adapter fixiert.
Prozessanschluss M18 x 1.5 Innengewinde
Bauform Eintauch
Adernquerschnitt 4 x 0.25 mm2
Gehäusewerkstoff Edelstahl, 1.4571 (AISI 316Ti)
Einbauposition Um potentielle Fehlinterpretationen durch Störgrößen zu minimieren, ist es empfehlenswert, den Sensor in einem Mindestabstand von 3 x di vor und 5 x di nach Krümmungen, Querschnittsänderungen, Ventilen, etc. zu positionieren.
Einbauposition ■Wird der Strömungskanal nicht komplett vom Medium durchströmt, wird empfohlen,
Einbauposition den Sensor von unten zu montieren.
Einbauposition ■Sind Ablagerungen nicht auszuschließen, wird empfohlen, den Sensor seitlich zu
Einbauposition montieren. Dabei ist zu beachten, dass sich Ablagerungen auch an der Sensorspitze bilden können, was das Überwachungsergebnis beeinflussen kann. Daher wird
Einbauposition empfohlen, den Sensor in regelmäßigen Abständen zu reinigen und das damit verbundene Wartungsintervall entsprechend zu wählen.
Einbauposition ■Ist mit Blasenbildung zu rechnen, muss durch den Einbau sichergestellt sein, dass
Einbauposition sich kein Luftpolster im Bereich der Sensorspitze befindet.
Einbauposition ■Sofern der Sensor in einer senkrechten Rohrleitungen montiert wird, wird empfohlen, den Sensor innerhalb der Steigleitung zu positionieren.

Elektrische Daten

Schutzart (IP) IP68
