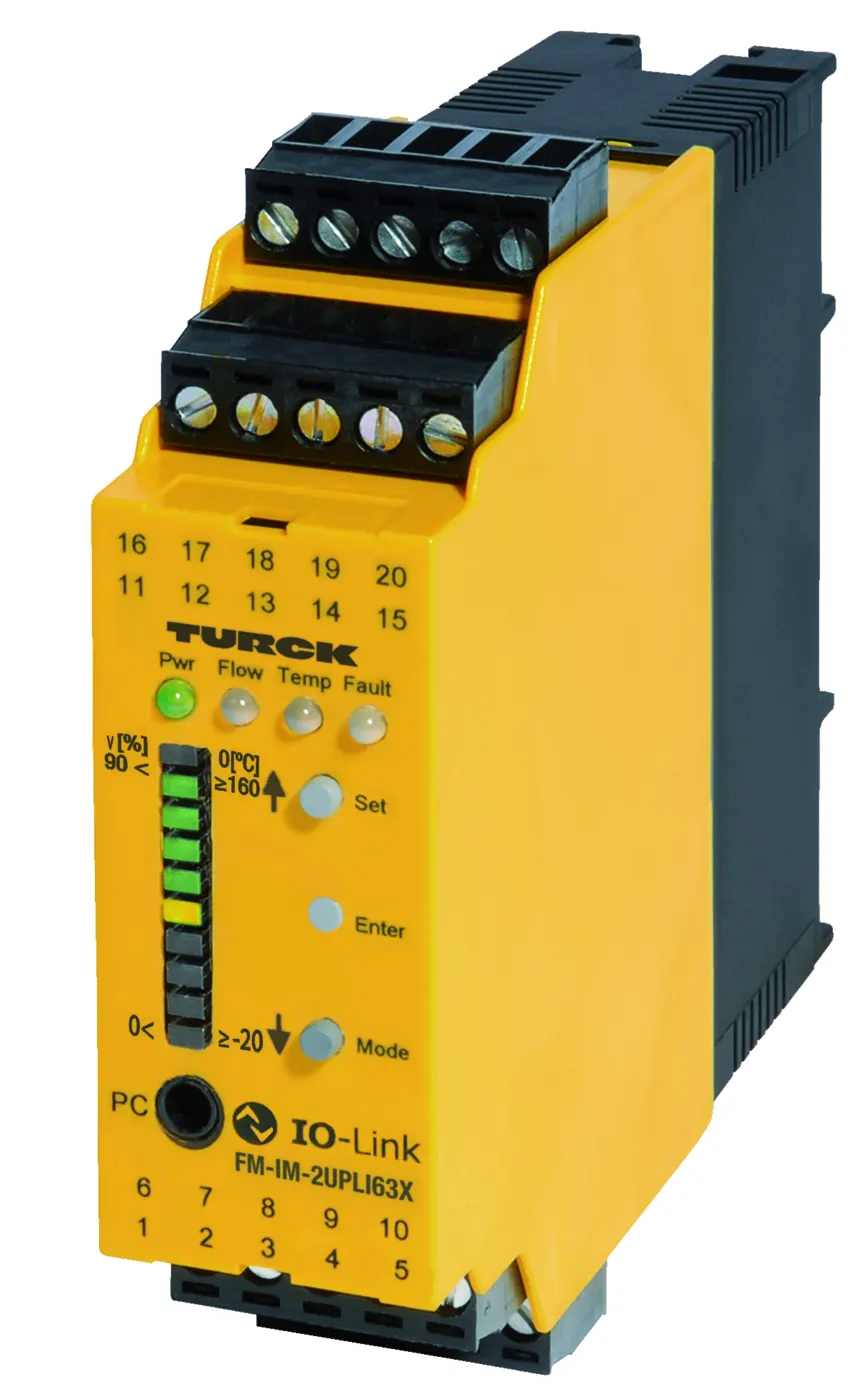

Auswerteeinheit – Für den Anschluss von Strömungssensoren der Serie FCS und FCI IO-Link Device mit Strom- und Transistorschaltausgängen

Name: Auswerteeinheit – Für den Anschluss von Strömungssensoren der Serie FCS und FCI IO-Link Device mit Strom- und Transistorschaltausgängen
Brand: Turck
SKU: 7525104
Price: 302.2 EUR
Availability: InStock

SKU: 7525104 Type: FM-IM-2UPLI63X

Verfügbar3–5 Werktage Lieferzeit

€302,20 / Stück

€359,62 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

Analogausgang für Strömung
Transistorschaltausgänge für Temperatur und Fehler
Einlernen von Strömungsober- und untergrenze
Segment-LED Band zur Anzeige von Strömungsgeschwindigkeit und Medientemperatur
Überwachung des Arbeits- und Anzeigebereiches
Sensorseitige Drahtbruch- und Kurzschlusserkennung
Betrieb wahlweise im Standard IO oder IOLink Mode
Parametrierung via Touch Button und softwareunterstützt via IO-Link

Mechanische Daten

Flow	gelb an Stromausgang Strömung aktiv
Flow	blinkt Teachmodus bzw. Diagnoseanzeige
Flow	(Spezifikation gemäß Handbuch)
Flow	Value 10 Bit (Bit 15 = MSB, Bit 6 = LSB) nicht belegt Out 3 Out 2 Out1
Flow	(Fault) (Temp) (Flow)
Temp	gelb aus Schaltausgang Medientemperatur [low]
Temp	an Schaltausgang Medientemperatur [high]
Temp	blinkt Teachmodus bzw. Diagnoseanzeige
Temp	(Spezifikation gemäß Handbuch)
MTBF	117 Jahre
Montageart	Hutschienenmontage und Montageplatte
Betriebsan	leitung FM-IM / FMX-IM
Betriebsan	14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Umgebungstemperatur	von -25 bis 70 °C
IO-Link Pr	ozessdatenabbild (Process Data Objects)
Bauform	Auswertegerät
PWR	grün an Betriebsspannung liegt an
PWR	Gerät ist betriebsbereit
PWR	blinkt Betriebsspannung liegt an
PWR	IO-Link Kommunikation aktiv
PWR	(invertierter Flash mit T on 900 ms und T off 100 ms)
LED Anzei	ge
LED	Farbe Status Beschreibung
Gehäusewerkstoff	Kunststoff, Polycarbonat/ABS
Fault	rot aus Schaltausgang Fault [high]
Fault	an Schaltausgang Fault [low]
Fault	(Fehlerbild in Kombination mit weiteren LEDs gemäß Handbuch)
Ausführlich	e Beschreibung der Anzeigemuster und Blinkcodes gemäß Handbu
Schutzart (IP)	IP20
Abmessung	89 x 110 x 27 mm

Ausgangsfunktionen

Bürde	< 600 Ω
Fehlerüberwachung	Transistorausgang
Schaltzustand	active high / active low parametrierbar
Schaltzustand	(Transistorausgang Fehlerüberwachung
Schaltzustand	ausschließlich active low)
Charakteristik	Ausgabe des Fühlersignals, keine Linearisierung
Strömungsüberwachung	Analogausgang
Temperaturüberwachung	Transistorausgang
Anschlussart	Schraubanschlüsse
Schaltstrom	100 mA
Anschlussquerschnitt	≥ 1.5…≤ 2.5 mm²
Schalteigenschaft	PNP
Strombereich	4…20 mA / 20…4 mA parametrierbar
Fehlererkennung	NAMUR Fehlergrenzen
Schaltspannung	von 20 bis 30 V
Elektrische Anschlüsse	5-polige abziehbare verpolsichere
Elektrische Anschlüsse	Klemmblöcke

IO-Link

Übertragungsrate	38.4 kBit/s (COM 2)
Übertragungsphysik	Übertragungsphysik 3-Leiter Physik (PHY
Übertragungsphysik	2)
Kommunikationsarten	Toolbasiertes Engineering via DTM,
Kommunikationsarten	IODD. Azyklische Kommunikation via OnRequest Data Objects
In SIDI GSDML enthalten	Ja
Kommunikationskanal	Klemme 12 und über Klinkenbuchse
Kommunikationskanal	COM (PC)
IO-Link Spezifikation	V 1.0

Elektrische Daten

Messfrequenz	5 Hz (alle 200 ms mit Softwarefilterung)
Sensorstrombegrenzung	ca. 110 mA
Wiederholgenauigkeit Medientemperatur	typisch ± 1 K
Mediumtemperatur	[°C] während Drücken der Set-Taste
Mediumtemperatur	(temporär)
Messgenauigkeit Medientemperatur	typisch ± 7 K
Sensorstrom	≤ 35 mA
Sensorspannung	≤ 15 VDC
Leerlaufstrom I0	≤ 63 mA
Teachmodi	Min-/Max Abgleich. Teachvorgänge inkl.
Teachmodi	DeltaFlow Überwachung (Automatisches
Teachmodi	Freischalten der Teachvorgänge erst mit
Teachmodi	dem Erreichen einer hinreichend kleinen
Teachmodi	Änderung der Strömungsgeschwindigkeit)
Eingangsfunktion	Anschluss von Strömungssensoren (Nur
Eingangsfunktion	für Nicht-Ex Sensoren der FCS/FCI Serie!)
Strömungsgeschwindigkeit	[%] nach Min-/Max Abgleich (permanent)
Schaltpunkthysterese Medientemperatur	2 K
Betriebsspannung	von 20 bis 30 V
Wiederholgenauigkeit Strömungsgeschwindigkeit	typisch ± 1 % (vom Messbereich)
Leistungsaufnahme	bis 4.5 VA
