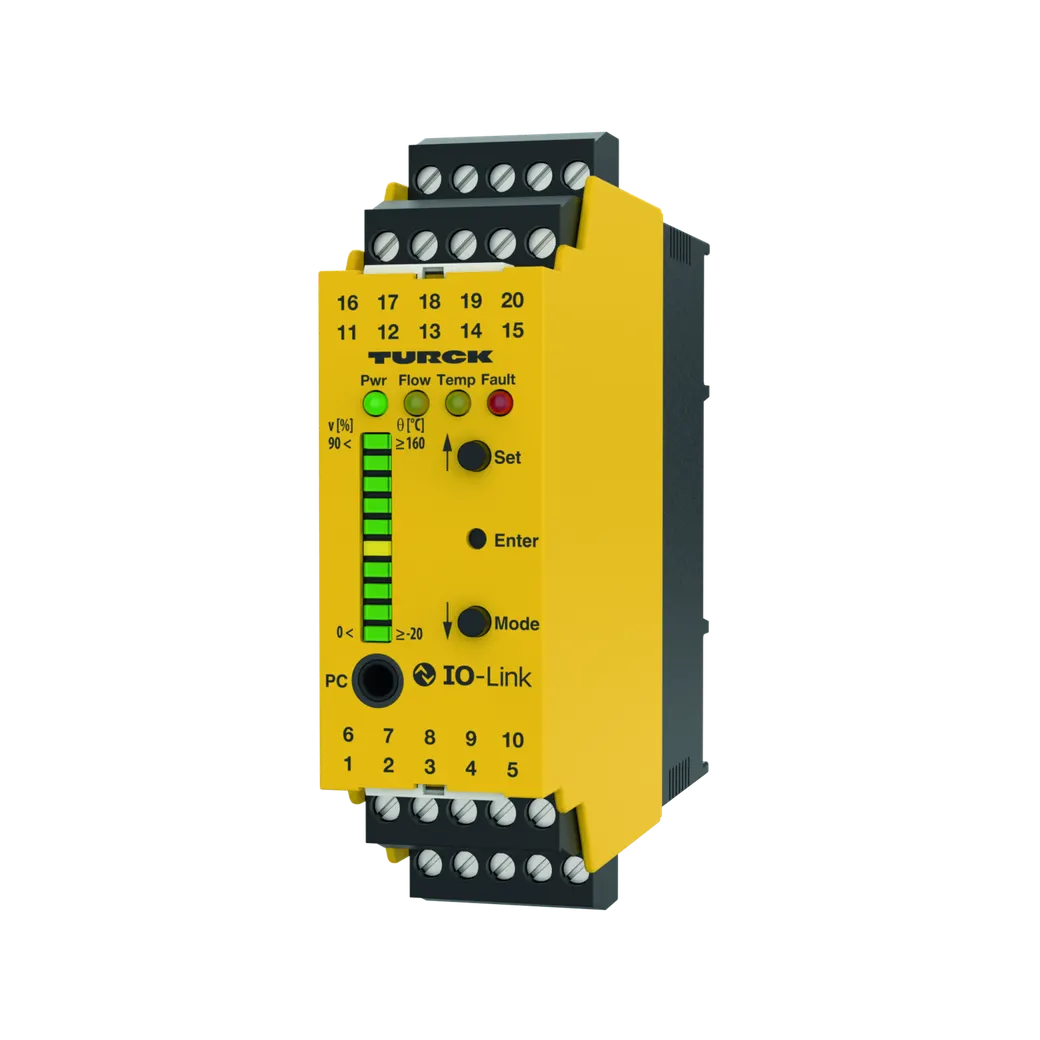

Auswerteeinheit – Für den Anschluss von Strömungssensoren der Serie FCS und FCI IO-Link Device mit Transistorschaltausgängen
Eigenschaften
- • Transistorausgänge für Strömung, Temperatur und Fehler
- • Schaltpunkteinstellung ohne Einlernen der Strömungsgrenzen (QuickTeach)
- • LED Band zur Anzeige von Strömungsgeschwindigkeit und Medientemperatur
- • Überwachung des Arbeits- und Anzeigebereiches
- • Sensorseitige Drahtbruch- und Kurzschlusserkennung
- • Betrieb wahlweise im Standard IO oder IOLink Mode
- • Parametrierung via Touch Button und softwareunterstützt via IO-Link
Funktionsprinzip
Mit dem externen Auswertegerät des Typs FM-IM können alle Nicht-ExStrömungssensoren der Serie FCS (Eintauchsensoren) und FCI (Inline-Sensoren) betrieben werden. Das Flow-Modul verfügt über vier Status LEDs sowie über eine 10-Segment-LED Bandanzeige zur visuellen Beobachtung vor Ort. Zusätzlich stehen SoftwareDiagnosemöglichkeiten wie bspw. das Erkennen von sensorseitigen Drahtbrüchen und Kurzschlüssen als auch das Überwachen des Arbeits- und Anzeigebereiches für die Strömungsgeschwindigkeit und die Medientemperatur zur Verfügung. Das Einlernen der Ober- und Untergrenze der Strömungsgeschwindigkeit auch die Medientemperatur erfasst. Über die integrierte IO-Link Schnittstelle kann das Flow-Modul sowohl im IO-Link (IOL) als auch im Standard IO (SIO) Mode betrieben werden. Im SIO Mode werden die Schaltausgänge im klassischen Sinn genutzt. Im IOL Mode wird der aktuelle Prozesswert zyklisch als digitaler 10-Bit-Wert seriell übertragen. Die Parametrierung kann via TouchButtons oder softwareunterstützt über die Kommunikationsschnittstelle IO-Link vorgenommen werden. Die Parametrierung via IO-Link erfolgt toolbasierend via DTM oder IODD innerhalb des FDT-Frames PACTware oder steuerungsnah azyklisch via On-Request Data Objects.
Mechanische Daten
| Flow | gelb aus Schaltausgang Strömung [low] |
| Flow | an Schaltausgang Strömung [high] |
| Flow | blinkt Teachmodus bzw. Diagnoseanzeige |
| Flow | (Spezifikation gemäß Handbuch) |
| Flow | Value 10 Bit (Bit 15 = MSB, Bit 6 = LSB) nicht belegt Out 3 Out 2 Out1 |
| Flow | (Fault) (Temp) (Flow) |
| Temp | gelb aus Schaltausgang Medientemperatur [low] |
| Temp | an Schaltausgang Medientemperatur [high] |
| Temp | blinkt Teachmodus bzw. Diagnoseanzeige |
| Temp | (Spezifikation gemäß Handbuch) |
| MTBF | 109 Jahre |
| Montageart | Hutschienenmontage und Montageplatte |
| Betriebsan | leitung FM-IM / FMX-IM |
| Betriebsan | 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 |
| Umgebungstemperatur | von -25 bis 70 °C |
| IO-Link Pr | ozessdatenabbild (Process Data Objects) |
| Bauform | Auswertegerät |
| PWR | grün an Betriebsspannung liegt an |
| PWR | Gerät ist betriebsbereit |
| PWR | blinkt Betriebsspannung liegt an |
| PWR | IO-Link Kommunikation aktiv |
| PWR | (invertierter Flash mit T on 900 ms und T off 100 ms) |
| LED Anzei | ge |
| LED | Farbe Status Beschreibung |
| Gehäusewerkstoff | Kunststoff, Polycarbonat/ABS |
| Fault | rot aus Schaltausgang Fault [high] |
| Fault | an Schaltausgang Fault [low] |
| Fault | (Fehlerbild in Kombination mit weiteren LEDs gemäß Handbuch) |
| Ausführlich | e Beschreibung der Anzeigemuster und Blinkcodes gemäß Handbu |
| Schutzart (IP) | IP20 |
| Abmessung | 89 x 110 x 27 mm |
IO-Link
| Übertragungsrate | 38.4 kBit/s (COM 2) |
| Übertragungsphysik | Übertragungsphysik 3-Leiter Physik (PHY |
| Übertragungsphysik | 2) |
| Kommunikationsarten | Toolbasiertes Engineering via DTM, |
| Kommunikationsarten | IODD. Azyklische Kommunikation via OnRequest Data Objects |
| In SIDI GSDML enthalten | Ja |
| Kommunikationskanal | Klemme 12 und über Klinkenbuchse |
| Kommunikationskanal | COM (PC) |
| IO-Link Spezifikation | V 1.0 |
Ausgangsfunktionen
| Fehlerüberwachung | Transistorausgang |
| Schaltzustand | active high / active low parametrierbar |
| Schaltzustand | (Transistorausgang Fehlerüberwachung |
| Schaltzustand | ausschließlich active low) |
| Strömungsüberwachung | Transistorausgang |
| Temperaturüberwachung | Transistorausgang |
| Anschlussart | Schraubanschlüsse |
| Schaltstrom | 100 mA |
| Anschlussquerschnitt | ≥ 1.5…≤ 2.5 mm² |
| Schalteigenschaft | PNP |
| Schaltspannung | von 20 bis 30 V |
| Elektrische Anschlüsse | 5-polige abziehbare verpolsichere |
| Elektrische Anschlüsse | Klemmblöcke |
Elektrische Daten
| Messfrequenz | 5 Hz (alle 200 ms mit Softwarefilterung) |
| Sensorstrombegrenzung | ca. 110 mA |
| Wiederholgenauigkeit Medientemperatur | typisch ± 1 K |
| Mediumtemperatur | [°C] während Drücken der Set-Taste |
| Mediumtemperatur | (temporär) |
| Messgenauigkeit Medientemperatur | typisch ± 7 K |
| Sensorstrom | ≤ 35 mA |
| Sensorspannung | ≤ 15 VDC |
| Leerlaufstrom I0 | ≤ 63 mA |
| Teachmodi | QuickTeach und Min-/Max Abgleich. Teachvorgänge inkl. DeltaFlow Überwachung (Automatisches Freischalten der |
| Teachmodi | Teachvorgänge erst mit dem Erreichen |
| Teachmodi | einer hinreichend kleinen Änderung der |
| Teachmodi | Strömungsgeschwindigkeit) |
| Eingangsfunktion | Anschluss von Strömungssensoren (Nur |
| Eingangsfunktion | für Nicht-Ex Sensoren der FCS/FCI Serie!) |
| Strömungsgeschwindigkeit | [%] nach Min-/Max Abgleich (permanent) |
| Strömungsgeschwindigkeit | [%] nach QuickTeach (permanent) |
| Schaltpunkthysterese Medientemperatur | 2 K |
| Wiederholgenauigkeit Strömungsgeschwindigkeit | typisch ± 1 % (vom Messbereich) |
| Betriebsspannung UB | von 20 bis 30 VDC |
| Leistungsaufnahme | bis 4.5 VA |
Tests/Zulassungen
| Relative Luftfeuchte | EN 60068-2-38 |
| Zulassungen | CE |
| Zulassungen | C-UL U.S. beantragt |
| Elektromagnetische Verträglichkeit (EMV) | gemäß NE21 |
Anpassbare Ausgangsfunktionen
| Schaltstrom | 100 mA |
| Schaltspannung | von 20 bis 30 V |
-
