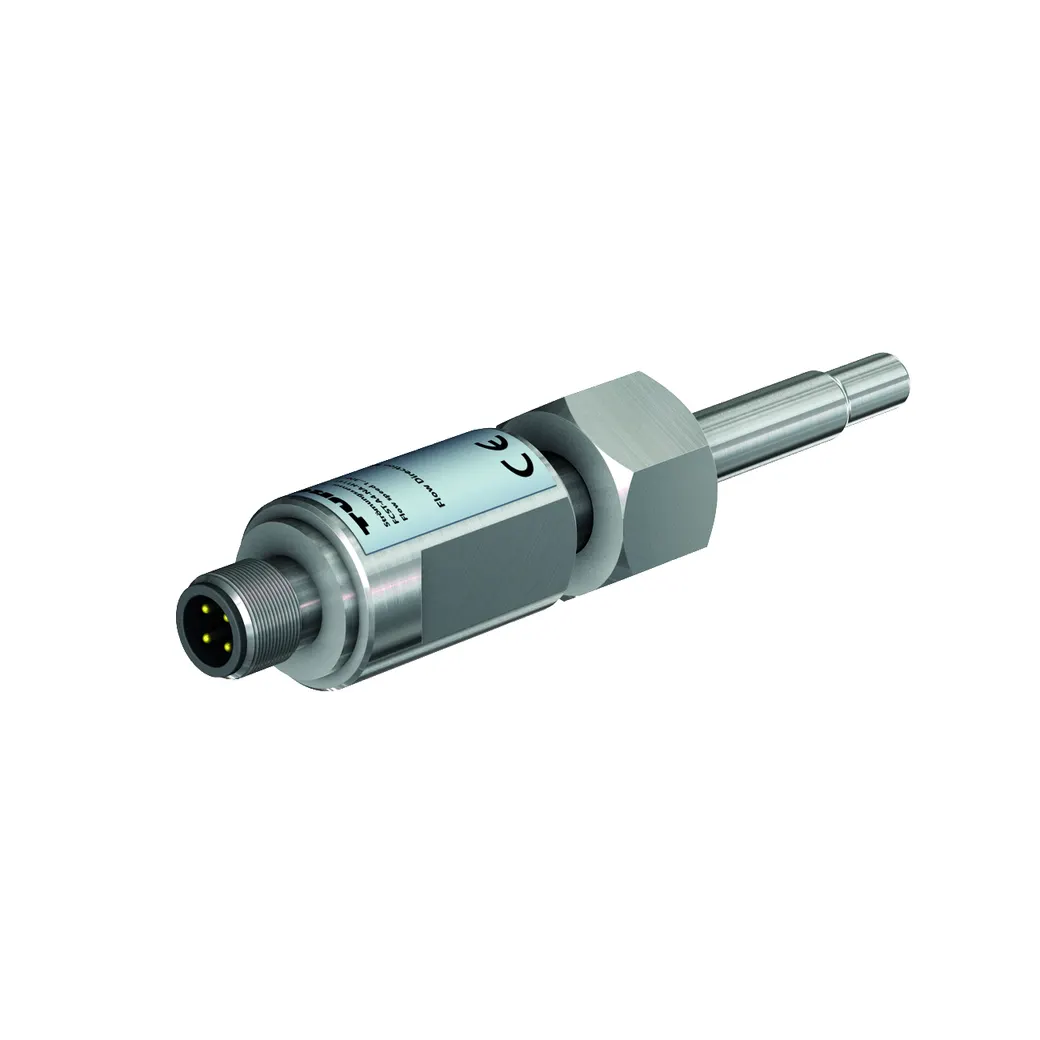

Strömungsüberwachung – Überwachungsumfang gemäß Flow Modul Remote-Probe

Name: Strömungsüberwachung – Überwachungsumfang gemäß Flow Modul Remote-Probe
Brand: Turck
SKU: 6870266
Price: 189.5 EUR
Availability: InStock

SKU: 6870266 Type: FCST-A4-NA-H1141

Verfügbar 3–5 Werktage Lieferzeit

€189,50 / Stück

€225,51 inkl. MwSt.

Datenblatt

Eigenschaften

• Thermodynamisches Arbeitsprinzip
• Funktionsumfang gemäß Flow Modul
• Frei ausrichtbare Sensoreinheit
• Einsteckmontage via Adapter
• Einschraub-Adapter M18 x 1,5

Funktionsprinzip

Die Strömungssensoren der FCST-Reihe arbeiten nach dem thermodynamischen Prinzip. Das Einsteckmontage-Konzept erlaubt eine freie Ausrichtung der Sensoreinheit innerhalb des Strömungskanals, unabhängig von der Montage des Prozessanschlusses. Neben der so gewonnenen Modularität erleichtert das zusätzlich den gerichteten Einbau, der für eine zuverlässige und präzise Strömungsüberwachung von großer Bedeutung ist. Die Einschraubadapter existieren in gängigen industriellen Gewindegrößen. Dadurch kann sich das System, bestehend aus Sensoreinheit und Einschraubadapter, problemlos an die unterschiedlichen Applikationsanforderungen anpassen. Aufgrund der modularen Einsteckmontage hält das System zudem hohen Prozessdrücken stand. Die Remote-Probes werden an die IO-Link-fähigen Flow Module FM angeschlossen. So werden zusätzlich zur Strömungsgeschwindigkeit kontinuierlich die Medientemperatur sowie etwaige Diagnosen erfasst. Insbesondere der innovative QuickTeach sowie die Möglichkeit, Prozesswerte und Geräteparamter via IO-Link zu übertragen sowie die Implementierung zahlreicher Diagnosefunktionen sind auf eine einfache Bedienung und umfassende Funktionalität zugeschnitten. Umfangreiche Indikations-LEDs sowie ein 10-Segment-LED-Band zeigen den aktuellen Applikations- und Gerätestatus direkt am Flow Modul an.

Allgemein

Arbeitsbereich Wasser	1…150 cm/s
Arbeitsbereich Öl	3…300 cm/s
Einschaltzeit	typ. 2 s (1…13 s)
Bereitschaftszeit	typ. 8 s (2…15 s)
Mediumtemperatur	von -20 bis 80 °C
Einbaubedingungen	Eintauchsensor
Temperaturgradient	≤ 250 K/min

Mechanische Daten

Dichtung	FPM
Fühlermaterial	Edelstahl, 1.4571 (AISI 316Ti)
Elektrischer Anschluss	Steckverbinder, M12 x 1
Gerichteter Einbau	Um das volle Leistungspotential des Sensors abzurufen, kann der Sensor gerichtet
Gerichteter Einbau	eingebaut werden. Insbesondere bei der Überwachung von schlecht wärmeleitenden Medien wie bspw. Öle, Flüssigkeiten mit hohen Feststoffanteilen, abrasive Medien, etc., in Prozessen mit schnellen Temperaturänderugen (K/min) sowie generell bei
Gerichteter Einbau	Komponenten mit analogem Ausgang ist auf den gerichteten Einbau des Sensors zu
Gerichteter Einbau	achten.
Gerichteter Einbau	Der gerichtete Einbau ist sichergestellt, sobald die effektive Strömungsrichtung der
Gerichteter Einbau	Applikation mit der auf dem Sensor vorhandenen Markierung Flow Direction übereinstimmt.
Druckfestigkeit	100 bar
Montageadapter	Der Einbau der frei ausrichtbaren Strömungssensoren erfolgt über Montageadapter des Typs FCA-FCST. Der Adapter wird in ein T-Stück bzw. in eine Schweißmuffe eingeschraubt und je nach Typ gedichtet. Bei der Montage von Adaptern mit zylindrischem Gewinde ist grundsätzlich die beiliegende Dichtung zu verwenden (bspw.
Montageadapter	G1/4, G1/2, G3/4, etc.). Montageadapter mit NPT-Gewinde werden generell ohne
Montageadapter	Dichtung ausgeliefert (bspw. N1/2). Hier ist Hanf bzw. Teflonband zu verwenden.
Montageadapter	Mit der unverlierbar zwischen oberem Gehäuseteil und Konusabschnitt angebracht
Montageadapter	Überwurfmutter wird der Sensor anschließend im Adapter fixiert.
Prozessanschluss	M18 x 1.5 Innengewinde
Bauform	Eintauch
Gehäusewerkstoff	Edelstahl, 1.4571 (AISI 316Ti)
Einbauposition	Um potentielle Fehlinterpretationen durch Störgrößen zu minimieren, ist es empfehlenswert, den Sensor in einem Mindestabstand von 3 x di vor und 5 x di nach Krümmungen, Querschnittsänderungen, Ventilen, etc. zu positionieren.
Einbauposition	■Wird der Strömungskanal nicht komplett vom Medium durchströmt, wird empfohlen,
Einbauposition	den Sensor von unten zu montieren.
Einbauposition	■Sind Ablagerungen nicht auszuschließen, wird empfohlen, den Sensor seitlich zu
Einbauposition	montieren. Dabei ist zu beachten, dass sich Ablagerungen auch an der Sensorspitze bilden können, was das Überwachungsergebnis beeinflussen kann. Daher wird
Einbauposition	empfohlen, den Sensor in regelmäßigen Abständen zu reinigen und das damit verbundene Wartungsintervall entsprechend zu wählen.
Einbauposition	■Ist mit Blasenbildung zu rechnen, muss durch den Einbau sichergestellt sein, dass
Einbauposition	sich kein Luftpolster im Bereich der Sensorspitze befindet.
Einbauposition	■Sofern der Sensor in einer senkrechten Rohrleitungen montiert wird, wird empfohlen, den Sensor innerhalb der Steigleitung zu positionieren.

Elektrische Daten

Schutzart (IP)

IP67
