Induktiver Sensor – IO-Link Kommunikation
SKU: 100000266 Type: BI15U-EM30WD-IOL6X2-H1141
Verfügbar3–5 Werktage Lieferzeit
€132,90 / Stück
€158,15 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Gewinderohr, M30x1,5
- Edelstahl, 1.4301
- Frontkappe aus Flüssigkristallpolymer
- Faktor 1 für alle Metalle
- magnetfeldfest
- für Temperaturen von ‐40°C bis +100°C
- hohe Schutzart IP69K für extreme Umgebungsbedingungen
- spezielle Doppellippenabdichtung
- Schutz gegen alle handelsüblichen sauren und alkalischen Reinigungsmittel
- dauerhaft lesbares Typenschild durch Lasergravur
- DC 4‐Draht, 10…30 VDC
- Steckverbinder, M12 x 1
- Konfiguration und Kommunikation über IOLink v1.1 oder über standard I/O
- Elektrische Ausgänge unabhängig voneinander konfigurierbar
- Schaltabstand pro Ausgang und Hysterese parametrierbar
- Identifikation über 32 Byte Speicher
- Temperaturüberwachung mit einstellbaren Grenzen
- Diverse Timer- und Impulsüberwachungsfunktionen
Funktionsprinzip
Induktive Sensoren erfassen berührungslos und verschleißfrei metallische Objekte. uprox +-Sensoren haben aufgrund ihres patentierten Multispulen‐Systems erhebliche Vorteile. Sie überzeugen durch höchste Schaltabstände, durch maximale Flexibilität, durch größte Betriebssicherheit und durch eine effiziente Standardisierung.
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 150 mA |
| Schaltfrequenz | 1 kHz |
| Drahtbruchsicherheit/Verpolungsschutz | ja/vollständig |
| Isolationsprüfspannung | 0.5 kV |
| Wechselfeldfestigkeit | 300 mTSS |
| Spannungsfall bei Ie | ≤ 1.8 V |
| Kurzschlussschutz | ja/taktend |
| Ausgangsfunktion | Vierdraht, Schließer/Öffner, PNP/NPN |
| Ausgang 1 | Schaltausgang oder IO-Link Modus |
| Ausgang 2 | Schaltausgang |
| Kommunikationsprotokoll | IO-Link |
| Gleichfeldfestigkeit | 300 mT |
| Leerlaufstrom | bis 27 mA |
| Reststrom | ≤ 0.1 mA |
| Restwelligkeit Uss | ≤ 10 % UBmax |
| Betriebsspannung | von 10 bis 30 V |
| Schutzklasse (elektrisch) | III |
Allgemeine Daten
| Bemessungsschaltabstand | 15 mm |
| Gesicherter Schaltabstand | ≤ (0,81 x Sn) mm |
| Temperaturdrift | ≤ ±10 % |
| Temperaturdrift | ≤ ± 20 %, ≤ ‐25 °C , ≥ +70 °C |
| Hysterese | 3…15 % |
| Wiederholpräzision | ≤ 2 % v. E. |
| Einbaubedingungen | bündig |
Umgebungsbedingungen
| Schaltzustandsanzeige | LED, gelb |
| Betriebsspannungsanzeige | LED, grün |
| Schwingungsfestigkeit | 55 Hz (1 mm) |
| MTTF | 874 Jahre nach SN 29500 (Ed. 99) 40 °C |
| Umgebungstemperatur | von -40 bis 100 °C |
| Schockfestigkeit | 100 g (11 ms) |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |

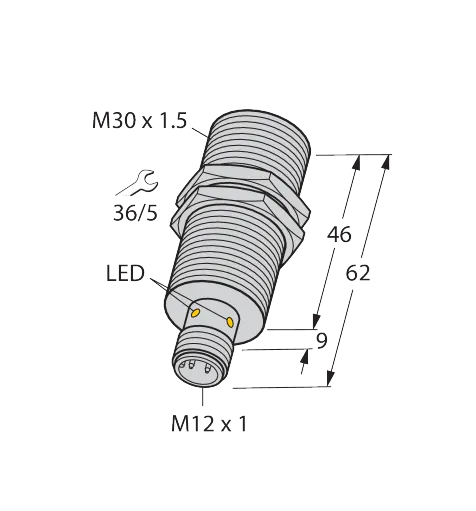

Mechanische Daten
| Zulässiger Druck auf Frontkappe | ≤ 10 bar |
| Material aktive Fläche | Kunststoff, LCP |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Bauform | Gewinderohr, M30 x 1.5 |
| Max. Anziehdrehmoment Gehäusemutter | 75 Nm |
| Gehäusewerkstoff | Edelstahl, 1.4301 (AISI 304) |
| Abmessung | 62 mm |
IO-Link
| Maximale Leitungslänge | 20 m |
| IO-Link Porttyp | Class A |
| Kommunikationsmodus | COM 2 (38.4 kBaud) |
| Funktion Pin 4 | IO-Link |
| Funktion Pin 2 | DI |
| Frametyp | 2.2 |
| Prozessdatenbreite | 16 bit |
| Mindestzykluszeit | 8 ms |
| Statusbitinformation | 3 bit |
| In SIDI GSDML enthalten | Ja |
| Schaltpunktinformation | 2 bit |
| IO-Link Spezifikation | V 1.1 |
Sonstige
| Bauform | Gewinderohr |
| Gehäusewerkstoff | Edelstahl |
| Steckertyp | M12 |
| Schaltausgang | Schließer/Öffner |
| Schaltausgang | PNP |
| Schaltausgang | NPN |
