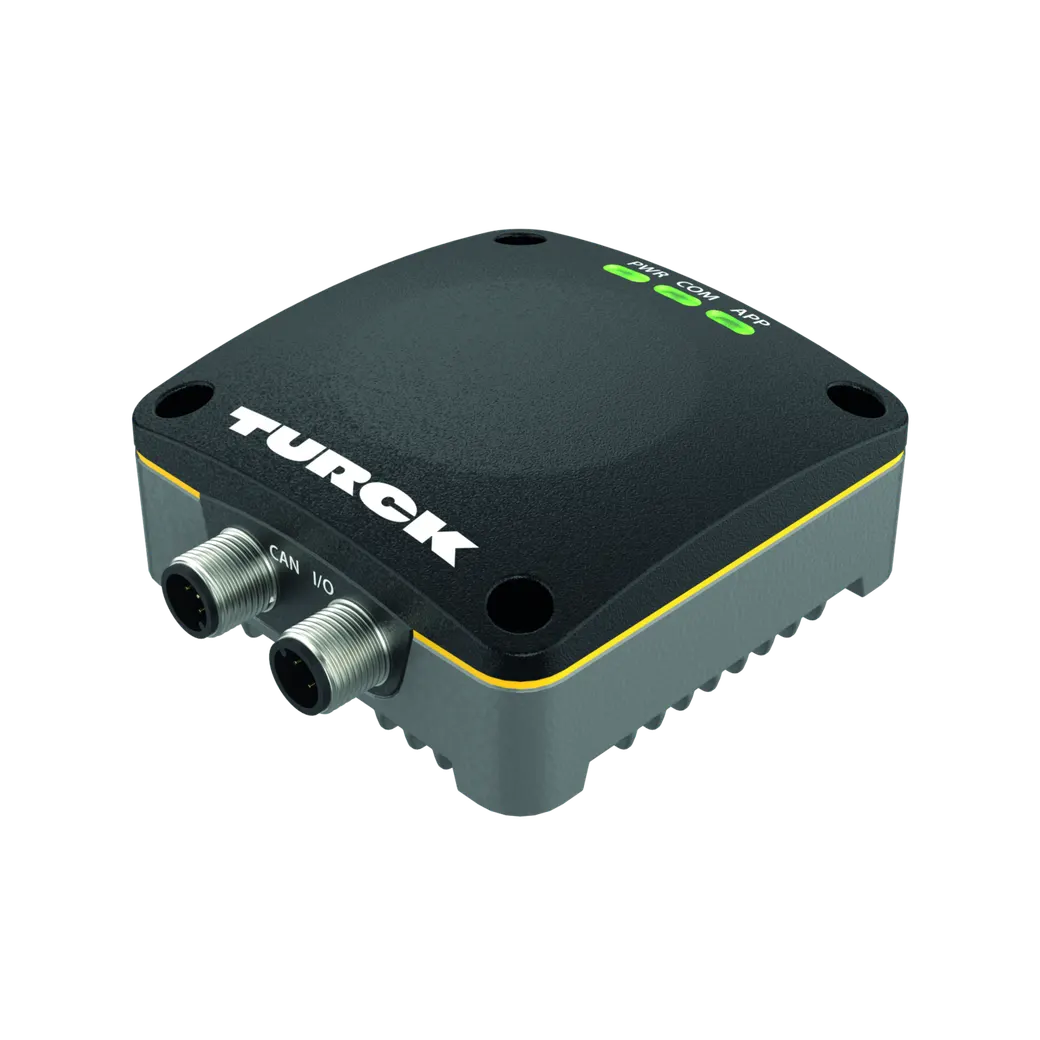

Radarsensor – Scanner zur Objekt- und Positionserfassung
SKU: 100041054 Type: MR15-Q80-IOLCJ-H1141
Verfügbar3–5 Werktage Lieferzeit
€849,00 / Stück
€1.010,31 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Blindzone: 35 cm
- Reichweite: 15 m
- Abstandsgenauigkeit: ±2 mm
- Winkelgenauigkeit: ±5°
- 3D Erfassungsbereich: Einstellbar max. 120°x100°
- Abstands-, Winkel- und Objektgeschwindigkeitsinformation
- Radien- und Zonenauswertung
- Datenvisualisierung via Turck Radar Monitor
- Zugelassen nach ETSI 305550-2
- Zugelassen nach FCC /CFR. 47 Part 15.
- 2x M12x1, 1x 4-polig, 1x 5-polig
- Betriebsspannung 9…33 VDC
- Schaltausgang umschaltbar PNP / NPN
- IO-Link, SSP 4
- SAE J1939
- Quaderförmig 80x80
- Gehäusematerial PBT, AlSi10Mg
Elektrische Daten
| DC Bemessungsbetriebsstrom Ie | ≤ 250 mA |
| Bereitschaftsverzögerung | ≤ 300 ms |
| Ansprechzeit typisch | < 70 ms |
| Schaltfrequenz | bis 10 Hz |
| Spannungsfall bei Ie | ≤ 2 V |
| Kurzschlussschutz | ja/taktend |
| Verpolungsschutz | ja |
| Ausgangsfunktion | Öffner/Schließer programmierbar, PNP/ |
| Ausgangsfunktion | NPN |
| Ausgang 2 | Schaltausgang |
| Kommunikationsprotokoll | IO-Link |
| Kommunikationsprotokoll | SAE J1939 |
| Restwelligkeit | < 10 % Uss |
| Leerlaufstrom | bis 400 mA |
| Betriebsspannung | von 9 bis 33 V |
Mechanische Daten
| Schaltzustandsanzeige | 3-Farben-LED, gelb |
| Betriebsspannungsanzeige | LED, grün |
| EMV | EN 61000-6-2:2019 |
| EMV | ETSI EN 301489-3 v.1.6.1 |
| Schwingungsfestigkeit | 20 g (10…2000Hz), EN 60068-2-6 |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Umgebungstemperatur | von -40 bis 85 °C |
| Schockprüfung | EN 60068-2-27 |
| Zulassungen | cULus |
| Zulassungen | CE |
| Zulassungen | FCC |
| Zulassungen | ETSI |
| Lagertemperatur | von -40 bis 85 °C |
| Bauform | Quader, Q80 |
| Gehäusewerkstoff | Kunststoff, PBT-GF20 |
| Gehäusewerkstoff | Aluminiumlegierung Druckguss |
| Schockfestigkeit | 100 g (11 ms) |
| Schutzart (IP) | IP67 |
| Schutzart (IP) | IP69K |
| Schutzart (IP) | IP68 |
| Abmessung | 90.6 x 80 x 34.6 mm |
IO-Link
| Maximale Leitungslänge | 20 m |
| IO-Link Porttyp | Class A |
| Kommunikationsmodus | COM 3 (230.4 kBaud) |
| Funktion Pin 4 | IO-Link |
| Funktion Pin 2 | DI |
| Frametyp | 2.2 |
| Prozessdatenbreite | 128 bit |
| Mindestzykluszeit | 3 ms |
| Profilunterstützung | Smart Sensor Profil |
| Schaltpunktinformation | 17 bit |
| IO-Link Spezifikation | V 1.1 |
| Messwertinformation | 128 bit |
Radar Daten
| Kantenlänge des Nennbetätigungselement | 100 mm |
| Funktion | Radartaster |
| Auflösung | 1 mm |
| Abstrahlleistung ERP | 10 dBm |
| Reichweite | von 0.35 bis 15 m |
| Mindestgröße Schaltbereich | 50 mm |
| Linearitätsfehler | ≤ ± 0.3 % |
| Öffnungswinkel | 120 ° |
| Wiederholpräzision | 4 mm |
| Frequenzbereich | von 60000000000 bis 64000000000 Hz |
| Abstrahlleistung EIRP | 20 dBm |
Sonstige
| Bauform | Quader |
| Gehäusewerkstoff | Kunststoff |
| Gehäusewerkstoff | Aluminium |
| Steckertyp | M12 |
| Schaltausgang | Schließer/Öffner |
| Schaltausgang | PNP |
| Schaltausgang | NPN |
