Auswerteeinheit – Für den Anschluss von nicht EX Strömungssensoren der Serie FP IO-Link Device mit Transistorschaltausgängen
SKU: 100000818 Type: FM-IM-3UP63FX
Verfügbar3–5 Werktage Lieferzeit
€259,80 / Stück
€309,16 inkl. MwSt.
Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.
Angebot anfragenEigenschaften
- Transistorausgänge für Strömung, Temperatur und Fehler
- Schaltpunkteinstellung ohne Einlernen der Strömungsgrenzen (QuickTeach)
- LED Band zur Anzeige von Strömungsgeschwindigkeit und Medientemperatur
- Überwachung des Arbeits- und Anzeigebereiches
- Sensorseitige Drahtbruch- und Kurzschlusserkennung
- Betrieb wahlweise im Standard IO oder IOLink Mode
- Parametrierung via Touch Button und softwareunterstützt via IO-Link
Funktionsprinzip
Mit dem externen Auswertegerät des Typs FM-IM-…FX können alle Nicht-ExStrömungssensoren der Serie FP100 (Eintauchsensoren) betrieben werden. Das Flow-Modul verfügt über vier Status LEDs sowie über eine 10-Segment-LED Bandanzeige zur visuellen Beobachtung vor Ort. Zusätzlich stehen SoftwareDiagnosemöglichkeiten wie bspw. das Erkennen von sensorseitigen Drahtbrüchen und Kurzschlüssen als auch das Überwachen des Arbeits- und Anzeigebereiches für die Strömungsgeschwindigkeit und die Medientemperatur zur Verfügung. Das Einlernen der Ober- und Untergrenze
Mechanische Daten
| Flow | gelb aus Schaltausgang Strömung [low] |
| Flow | an Schaltausgang Strömung [high] |
| Flow | blinkt Teachmodus bzw. Diagnoseanzeige |
| Flow | (Spezifikation gemäß Handbuch) |
| Flow | Value 10 Bit (Bit 15 = MSB, Bit 6 = LSB) nicht belegt Out 3 Out 2 Out1 |
| Flow | (Fault) (Temp) (Flow) |
| Temp | gelb aus Schaltausgang Medientemperatur [low] |
| Temp | an Schaltausgang Medientemperatur [high] |
| Temp | blinkt Teachmodus bzw. Diagnoseanzeige |
| Temp | (Spezifikation gemäß Handbuch) |
| MTBF | 109 Jahre |
| Montageart | Hutschienenmontage und Montageplatte |
| Betriebsan | leitung FM-IM / FMX-IM |
| Betriebsan | 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 |
| Umgebungstemperatur | von -25 bis 70 °C |
| IO-Link Pr | ozessdatenabbild (Process Data Objects) |
| Bauform | Auswertegerät |
| PWR | grün an Betriebsspannung liegt an |
| PWR | Gerät ist betriebsbereit |
| PWR | blinkt Betriebsspannung liegt an |
| PWR | IO-Link Kommunikation aktiv |
| PWR | (invertierter Flash mit T on 900 ms und T off 100 ms) |
| LED Anzei | ge |
| LED | Farbe Status Beschreibung |
| Gehäusewerkstoff | Kunststoff, Polycarbonat/ABS |
| Fault | rot aus Schaltausgang Fault [high] |
| Fault | an Schaltausgang Fault [low] |
| Fault | (Fehlerbild in Kombination mit weiteren LEDs gemäß Handbuch) |
| Ausführlich | e Beschreibung der Anzeigemuster und Blinkcodes gemäß Handbu |
| Schutzart (IP) | IP20 |

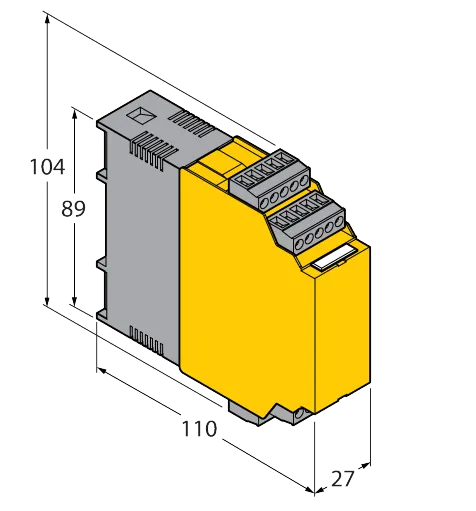

| Abmessung | 89 x 110 x 27 mm |
IO-Link
| Übertragungsrate | 38.4 kBit/s (COM 2) |
| Übertragungsphysik | Übertragungsphysik 3-Leiter Physik (PHY |
| Übertragungsphysik | 2) |
| Kommunikationsarten | Toolbasiertes Engineering via DTM, |
| Kommunikationsarten | IODD. Azyklische Kommunikation via OnRequest Data Objects |
| In SIDI GSDML enthalten | Ja |
| Kommunikationskanal | Klemme 12 und über Klinkenbuchse |
| Kommunikationskanal | COM (PC) |
| IO-Link Spezifikation | V 1.1 |
Ausgangsfunktionen
| Fehlerüberwachung | Transistorausgang |
| Schaltzustand | active high / active low parametrierbar |
| Schaltzustand | (Transistorausgang Fehlerüberwachung |
| Schaltzustand | ausschließlich active low) |
| Strömungsüberwachung | Transistorausgang |
| Temperaturüberwachung | Transistorausgang |
| Anschlussart | Schraubanschlüsse |
| Schaltstrom | 100 mA |
| Anschlussquerschnitt | ≥ 1.5…≤ 2.5 mm² |
| Schalteigenschaft | PNP |
| Schaltspannung | von 20 bis 30 V |
| Elektrische Anschlüsse | 5-polige abziehbare verpolsichere |
| Elektrische Anschlüsse | Klemmblöcke |
Elektrische Daten
| Messfrequenz | 5 Hz (alle 200 ms mit Softwarefilterung) |
| Sensorstrombegrenzung | ca. 110 mA |
| Wiederholgenauigkeit Medientemperatur | typisch ± 1 K |
| Mediumtemperatur | [°C] während Drücken der Set-Taste |
| Mediumtemperatur | (temporär) |
| Messgenauigkeit Medientemperatur | typisch ± 7 K |
| Sensorstrom | ≤ 35 mA |
| Sensorspannung | ≤ 15 VDC |
| Leerlaufstrom I0 | ≤ 63 mA |
| Teachmodi | QuickTeach und Min-/Max Abgleich. Teachvorgänge inkl. DeltaFlow Überwachung (Automatisches Freischalten der |
| Teachmodi | Teachvorgänge erst mit dem Erreichen |
| Teachmodi | einer hinreichend kleinen Änderung der |
| Teachmodi | Strömungsgeschwindigkeit) |
| Eingangsfunktion | Anschluss von Strömungssensoren (Nur |
| Eingangsfunktion | für Nicht-Ex Sensoren der FP100/FP150 |
| Eingangsfunktion | Serie!) |
| Strömungsgeschwindigkeit | [%] nach Min-/Max Abgleich (permanent) |
| Strömungsgeschwindigkeit | [%] nach QuickTeach (permanent) |
| Schaltpunkthysterese Medientemperatur | 2 K |
| Betriebsspannung | von 20 bis 30 V |
| Wiederholgenauigkeit Strömungsgeschwindigkeit | typisch ± 1 % (vom Messbereich) |
| Leistungsaufnahme | bis 4.5 VA |
Tests/Zulassungen
| Relative Luftfeuchte | EN 60068-2-38 |
| Zulassungen | CE |
| Zulassungen | C-UL U.S. beantragt |
| Elektromagnetische Verträglichkeit (EMV) | gemäß NE21 |
Anpassbare Ausgangsfunktionen
| Schaltstrom | 100 mA |
| Schaltspannung | von 20 bis 30 V |
Sonstige
| Gehäusewerkstoff | Kunststoff |
