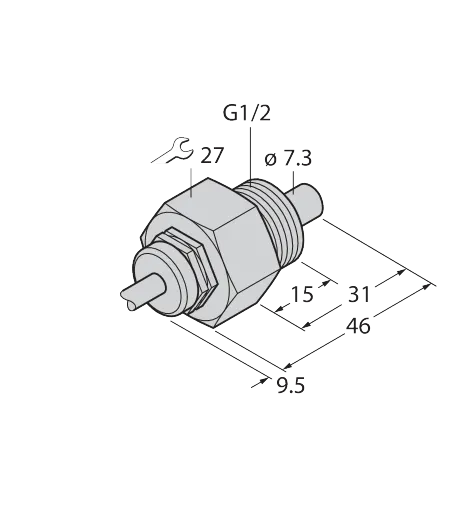

Strömungsüberwachung – Eintauchsensor ohne integrierte Auswerteelektronik

Eigenschaften

• •Sensor für flüssige Medien
• •Kalorimetrische Funktionsweise
• •Abgleich via Auswertegerät
• •Anzeige via LED‐Kette am Auswertegerät
• •10 m Kabel
• •Kabelgerät
• •4‐Drahtanschluss an ein Auswertegerät

Funktionsprinzip

Die Funktion der Eintauch‐ Strömungssensoren basiert auf dem thermodynamischen Prinzip. Der Messfühler wird um einige °C gegenüber dem Strömungsmedium aufgeheizt. Fließt das Medium an dem Fühler vorbei, so wird die in dem Fühler erzeugte Wärme abgeführt. Die sich einstellende Temperatur wird gemessen und mit der Medientemperatur verglichen. Aus der gewonnenen Temperaturdifferenz kann für jedes Medium der Strömungszustand abgeleitet werden. Somit überwachen TURCK Strömungssensoren zuverlässig und verschleissfrei die Strömung von flüssigen oder gasförmigen Medien. Auswertegerät für Nicht-Ex Strömungssensoren der Familie FC….-NA…; Betriebsspannung 20… 30 VDC;LED-Band zur Anzeige von Strömungsgeschwindigkeit und Medientemperatur; IO-Link Device mit Transistorausgängen für Strömung, Temperatur und Fehler
