Turck

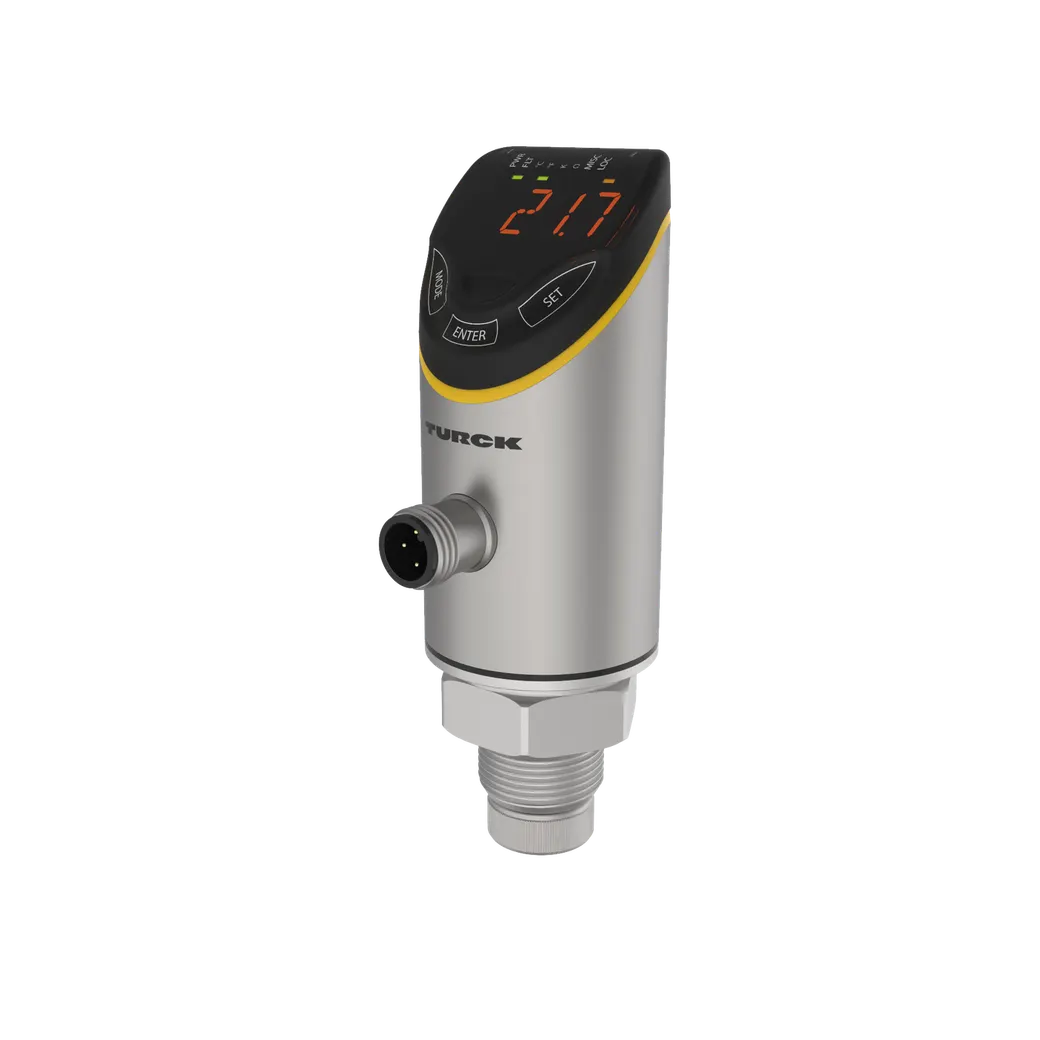

Temperaturerfassung – mit 2 Transistorschaltausgängen PNP/NPN

Name: Temperaturerfassung – mit 2 Transistorschaltausgängen PNP/NPN
Brand: Turck
SKU: 100003633
Price: 263.9 EUR
Availability: InStock

SKU: 100003633 Type: TS720-2UPN8-H1141

Verfügbar3–5 Werktage Lieferzeit

€263,90 / Stück

€314,04 inkl. MwSt.

Sie sehen unsere Listenpreise.Individuelles Angebot innerhalb von 24 h.

Angebot anfragen

Datenblatt

Eigenschaften

Auswerteeinheit zum Anschluss von Sensoren der TP-Serie
Automatische Erkennung des verwendeten Messelements
4-stelliges, zweifarbiges 12-Segment Display um 180° drehbar
Gehäuseoberteil um 340° drehbar
10…33 VDC
Schließer/Öffner, PNP/NPN‐Ausgang, IOLink
Diverse IO-Link Mapping Profile wählbar

Funktionsprinzip

Die TS+ ‐Serie ist eine kompakte Auswerte‐ und Anzeigeeinheit mit 4‐stelliger 12 Segment‐Anzeige, frei ausrichtbar um 340°. Es gibt kompakte Einheiten mit (TS700) und ohne (TS720) Temperaturfühler sowie unterschiedlichen Ausgangsvarianten.

Tests/Zulassungen

C	grün an Temperatur in °C
FLT	rot an Fehler angezeigt
FLT	(Fehlerbild in Kombination mit weiteren LEDs gemäß Handbuch)
FLT	aus Kein Fehler angezeigt
°FKΩ	grün an Temperatur in °Fgrün an Temperatur in Kgrün an Widerstand in Ω
I und II (Schaltpunkt LEDs)	gelb an Schaltausgang
I und II (Schaltpunkt LEDs)	-NO: Schaltpunkt überschritten/innerhalb des Fensters (aktiver Ausgang)
I und II (Schaltpunkt LEDs)	-NC: Schaltpunkt unterschritten/ außerhalb des Fensters (aktiver Ausgang)
I und II (Schaltpunkt LEDs)	aus Schaltausgang
I und II (Schaltpunkt LEDs)	-NO: Schaltpunkt unterschritten/ außerhalb des Fensters (inaktiver Ausgang)
I und II (Schaltpunkt LEDs)	-NC: Schaltpunkt überschritten/innerhalb des Fensters (inaktiver Ausgang)
Status LED	s
IO-Link Pro	zessdatenabbild
LOC	gelb an Gerät gesperrt
LOC	blinkt Prozess “Sperren/Entsperren” aktiv
LOC	aus Gerät entsperrt
Byte n	14 Bit Process Value (TEMP) State Out 2 State Out 1
Zulassungsnummer UL	E516036
Ausführliche	Beschreibung der Anzeigemuster und Blinkcodes gemäß Handbuch
Zulassungen	cULus
PWR	grün an Betriebsspannung liegt an
PWR	Gerät ist betriebsbereit
PWR	blinkt Betriebsspannung liegt an
PWR	IO-Link Kommunikation aktiv
PWR	(invertierter Flash mit T on 900 ms und T off 100 ms)
LED	Farbe Status Beschreibung
Bit	15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

Referenzbedingungen nach IEC 61298-1

Hilfsenergie	24 VDC
Luftfeuchtigkeit	von 10 bis 95 %
Luftdruck	von 860 bis 1060 hPa
Temperatur (-)	15…+25 °C

IO-Link

Übertragungsrate	COM 2 (38,4 kBaud)
Schwingungsfestigkeit	20 g (10…3000Hz), DIN EN 60068-2-6
Übertragungsphysik	entspricht der 3-Leiter Physik (PHY2)
Elektrischer Anschluss	Steckverbinder, M12 x 1
Frametyp	2.2
Umgebungstemperatur	von -40 bis 80 °C
In SIDI GSDML enthalten	Ja
Lagertemperatur	von -40 bis 85 °C
IO-Link Spezifikation	V 1.1
Gehäusewerkstoff	Edelstahl/Kunststoff, 1.4404 (AISI 316L)/
Gehäusewerkstoff	Grilamid TR90 UV
Schockfestigkeit	50 g (11 ms) , DIN EN 60068-2-27
Genauigkeit	± 0.1 K
Parametrierung	FDT/DTM/Auswahl diverser Mappingprofile

Temperaturbereich

Kurzschluss-/Verpolungsschutz	ja / ja
Schutzmaßnahme	SELV, PELV nach DIN EN 61140
Ansprechzeit	100 ms
Spannungsfall bei Ie	≤ 2 V
Schutzart und -klasse	IP66
Schutzart und -klasse	IP67
Schutzart und -klasse	IP69K / III
Betriebsspannung	von 10 bis 33 V
Schutzklasse (elektrisch)	III
Messelement (nach DIN IEC 751)	Anschluss an Fühler der Serie TP

Programmierung

Schwingungsfestigkeit	20 g (10…3000Hz), DIN EN 60068-2-6
Umgebungstemperatur	von -40 bis 80 °C
Lagertemperatur	von -40 bis 85 °C
Programmiermöglichkeiten	Schaltlogik (PNP, NPN, Auto*), Schalt-/
Programmiermöglichkeiten	Rückschaltpunkte; Hysterese-/Fenstermodus; Schließer/Öffner; Einheit; IO-Link
Programmiermöglichkeiten	Mapping Profile; * Werkseinstellung
Schutzart (IP)	IP67
Schutzart (IP)	IP66
Schutzart (IP)	IP69K

Schaltausgänge

Schaltpunktgenauigkeit	± 0.2 K
Schaltzyklen	≥ 100 Mio.
Schaltpunkt(e)	fühlerabhängig: (min. Messbereich)…
Schaltpunkt(e)	(max. Messbereich - 0,2 K)
Ausgangsfunktion	Öffner/Schließer programmierbar, PNP/
Ausgangsfunktion	NPN
Rückschaltpunkt(e)	fühlerabhängig: (min. Messbereich - 0,2
Rückschaltpunkt(e)	K )… (max. Messbereich)
Schaltpunktabstand	≥ 0.2 K
Wiederholpräzision	0.1 K
Kommunikationsprotokoll	IO-Link
Schaltstrom	bis 0.25 A
Bemessungsbetriebsstrom	0.25 A

Output

Ausgang 1	Schaltausgang oder IO-Link Modus
Ausgang 2	Schaltausgang

Sonstige

Gehäusewerkstoff	Edelstahl
Gehäusewerkstoff	Kunststoff
Steckertyp	M12
Schaltausgang	Schließer/Öffner
Schaltausgang	PNP
Schaltausgang	NPN

100003633(DE)

EDB_100003633_ger_de.pdf

EDB_100003633_gbr_en.pdf

Schaltzustandsanzeige	2 x LED, gelb
Anzeige der Einheit	4 x LED grün (°C, °F, K, Ohm)
Anzeige	4-stelliges, zweifarbiges (grün/rot) 12Segment Display um 180 ° drehbar
