HM120
SKU: 41.052 Type: HM120
Available 3–5 business days delivery
€48.45 / pieces
€57.66 incl. VAT
Application
| Application | Das Hygromodul HM120 ist ein feuchteabhängiger Schalter, der zum Einbau in Geräte wie Hygrostaten, Befeuchter, Entfeuchter, Lüfter, Trockner uvm. eingebaut werden kann. Das Modul stellt einen Zweipunktregler mit Umschaltkontakt dar. Der Anschluss des Schalters erfolgt über eine Anschlussklemme, kann aber auch konfektioniert mit Kabelanschlüssen geliefert werden. Als Achse stehen mehrere Versionen mit verschiedenen Längen zur Verfügung. Die Schutzart des Moduls beträgt IP00. |
Technische Daten
| Lifetime | > 6.000 Schaltzyklen |
| Connection | Anschlussklemmen |
| Weight | ca. 25 Gramm |
| Befestigung | nur mit Kunststoff-Schrauben M3 |
| Degree of protection (IP) | IP00 |
| Messelement (nach DIN IEC 751) | Polyga ® -Messelement, wasserresistent |
| Zulässige Einsatztemperatur | 0…60°C |
| Typ. Reaktionsszeit t bei v=2m/s | 1,2min |
| Luftgeschwindigkeit | 0,2…8 m/s |
| Abmessung | siehe technische Zeichnung |
| bezogen auf 23 °C | ≤ +/- 0,2 % r.F. / K |
| Zulässige Lagertemperatur | -40…60°C |
| Aufstellhöhe | ≤ 4.000m NN |
| Regelbereich | 40…90%rF |
Variant
| Output | Umschaltkontakt: 1 x max. 5 A |
| Switching voltage | up to 250 V |
| Measuring range | 40…90 % rF |
Beschreibung des Hygromoduls

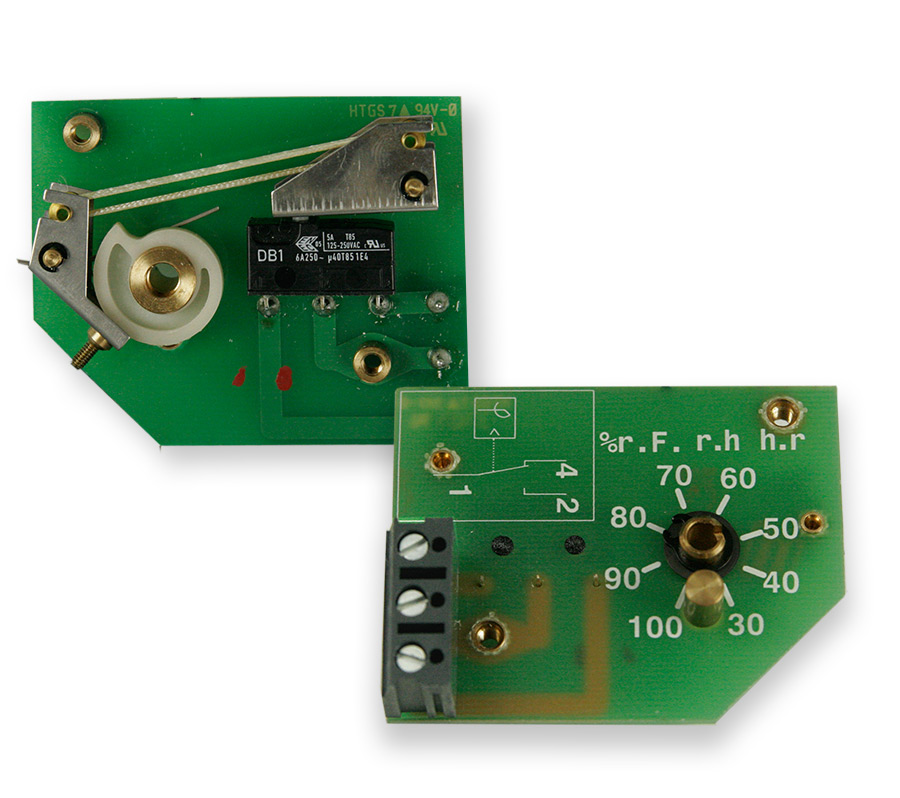

| Beschreibung des Hygromoduls | Das Feuchtigkeitsmesselement, das von Galltec unter dem Na- men Polyga ® hergestellt wird, besteht aus mehreren Kunststoff- gewebebändern mit je 90 Einzelfasern, deren Durchmesser je 3 µm beträgt. Durch ein spezielles Verfahren erhält die Faser hygroskopische Eigenschaften. Das Messelement absorbiert und desorbiert Feuchtigkeit. Der vorwiegend in Längsrichtung quellende Effekt wird über ein geeignetes Hebelsystem einem Mikroschalter mit extrem kleinem Umschaltweg zugeführt. Das Messelement reagiert schnell und exakt auf die Veränderung der Luftfeuchtigkeit. Durch Drehen der Einstellachse wird so in das Hebelsystem eingegriffen, dass bei Erreichen der einge- stellten Luftfeuchtigkeit der Mikroschalter betätigt wird. Das harfenförmige Messelement ist vor grobem Staub, Schmutz und Wasser zu schützen. Das Hygro-Modul ist für drucklose Systeme ausgelegt. |
Other
| 70 % r.F. 4 % r.F. | +/- 1,5 % r.F. |
| 80 % r.F. 3 % r.F. | +/- 1 % r.F. |
| 60 % r.F. 4 % r.F. | +/- 1,5 % r.F. |
| 50 % r.F. 5 % r.F. | +/- 1,5 % r.F. |
| 90 % r.F. 3 % r.F. | +/- 1 % r.F. |
